Пила Milwaukee M12FCOT-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M12FCOT-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FCOT-0Артикул инструмента: 4933464618Код схемы: 400046798524 позицииКатегория: Пилы, лобзики и инструмент для резки

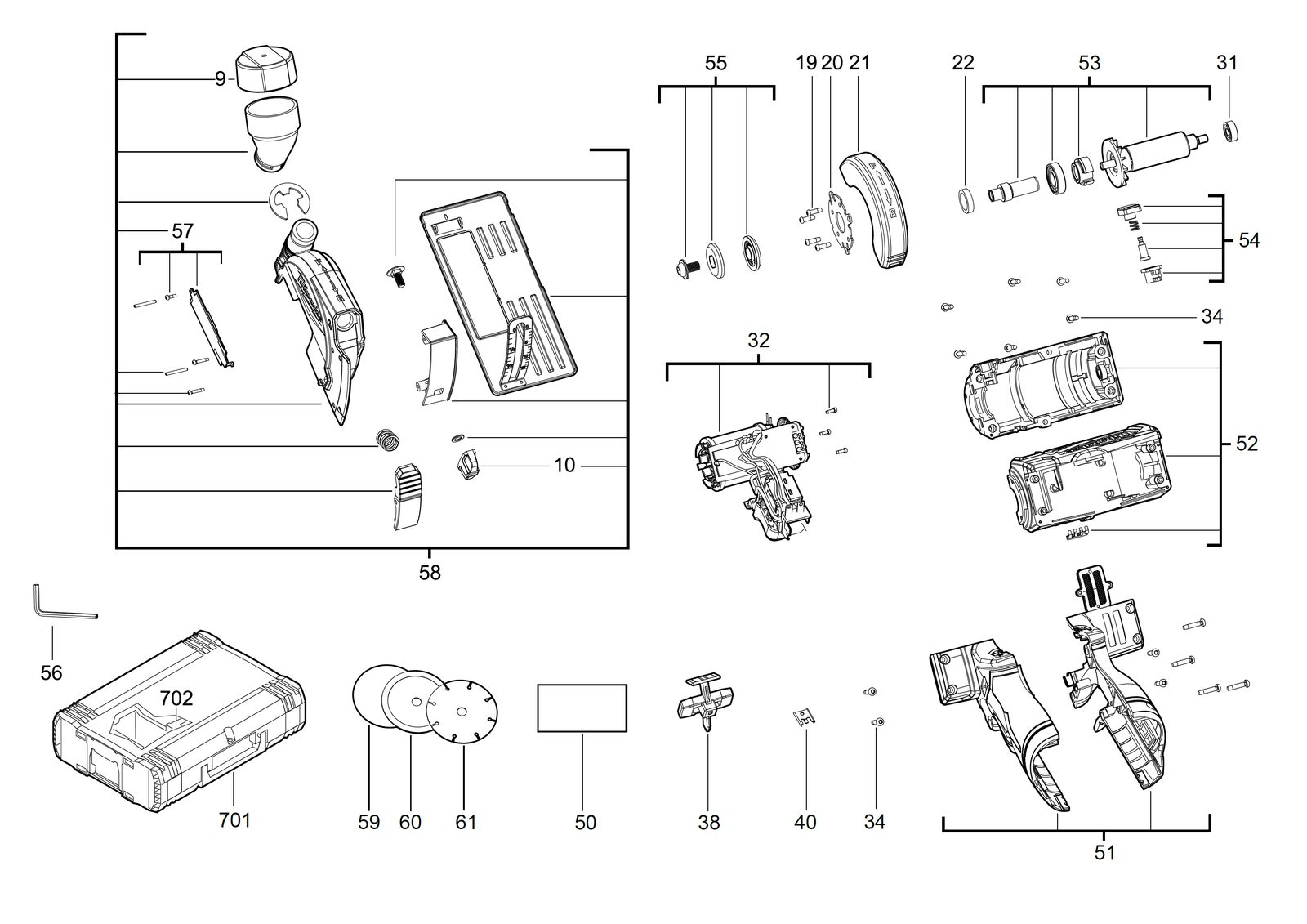

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0009 | Крышка колпачокCOVER CAP | 4931466149товар | 1 | 4058546273668 | |
| 2 | 0010 | Adjusting buttonADJUSTING BUTTON | 4931466150товар | 1 | 4058546273675 | |
| 3 | 0019 | ВинтSCREW | 4931466151товар | 4 | 4058546273682 | |
| 4 | 0020 | Фиксирующий пластинаLOCKING PLATE | 4931466152товар | 1 | 4058546273699 | |
| 5 | 0021 | Защитный кожухGUARD | 4931466153товар | 1 | 4058546273705 | |
| 6 | 0022 | Felt шайбаFELT WASHER | 4931466154товар | 1 | 4058546273712 | |
| 7 | 0031 | ПодшипникBEARING | 4931465281товар | 1 | 4058546233815 | |
| 8 | 0032 | ЭлектронныйELECTRONIC | 4931466155товар | 1 | 4058546273729 | |
| 9 | 0034 | ВинтSCREW | 660570005товар | 16 | 4002395827329 | |
| 10 | 0038 | ВыключательSWITCH | 4931466156товар | 1 | 4058546273736 | |
| 11 | 0040 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 12 | 0050 | Шильдик / табличка данныхRATING PLATE | 4931466157товар | 1 | 4058546273743 | |
| 13 | 0051 | КорпусHOUSING | 4931466158товар | 1 | 4058546273750 | |
| 14 | 0052 | Комплект корпуса в сбореHOUSING SET ASSY | 4931466159товар | 1 | 4058546273767 | |
| 15 | 0053 | Ротор / якорьARMATURE | 4931466160товар | 1 | 4058546273774 | |
| 16 | 0054 | Шпиндель lockSPINDLE LOCK | 4931466161товар | 1 | 4058546273781 | |
| 17 | 0055 | ФланецFLANGE | 4931466162товар | 1 | 4058546273798 | |
| 18 | 0056 | КлючKEY | 4931436125товар | 1 | 4002395878734 | |
| 19 | 0057 | КрышкаCOVER | 4931466163товар | 1 | 4058546273804 | |
| 20 | 0058 | Guide shoeGUIDE SHOE | 4931466164товар | 1 | 4058546273811 | |
| 21 | 0702 | ВставкаINSERT | 4931466165товар | 1 | 4058546273828 | |
| 22 | 0059 | Cut.w pro+ scs41 76x1mm-5pcCut.W Pro+ SCS41 76x1mm-5pc | 4932464717товар | 1 | 4058546226626 | |
| 23 | 0060 | Dia. disc dhts 76mm-1pcDia. Disc DHTS 76mm-1pc | 4932464715товар | 1 | 4058546226602 | |
| 24 | 0061 | Carbide disc cb 76mm-1pcCarbide Disc CB 76mm-1pc | 4932464716товар | 1 | 4058546226619 |
