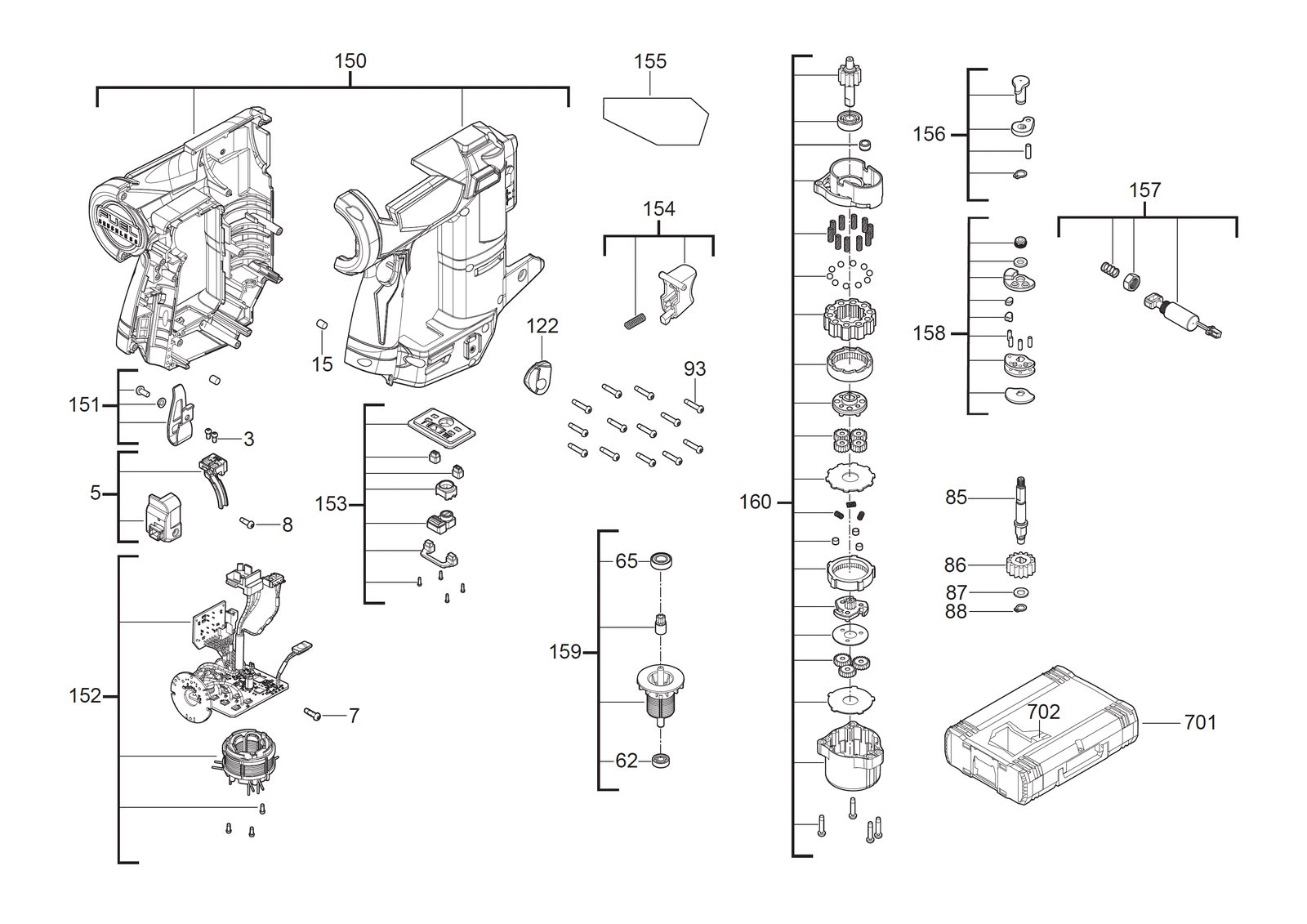

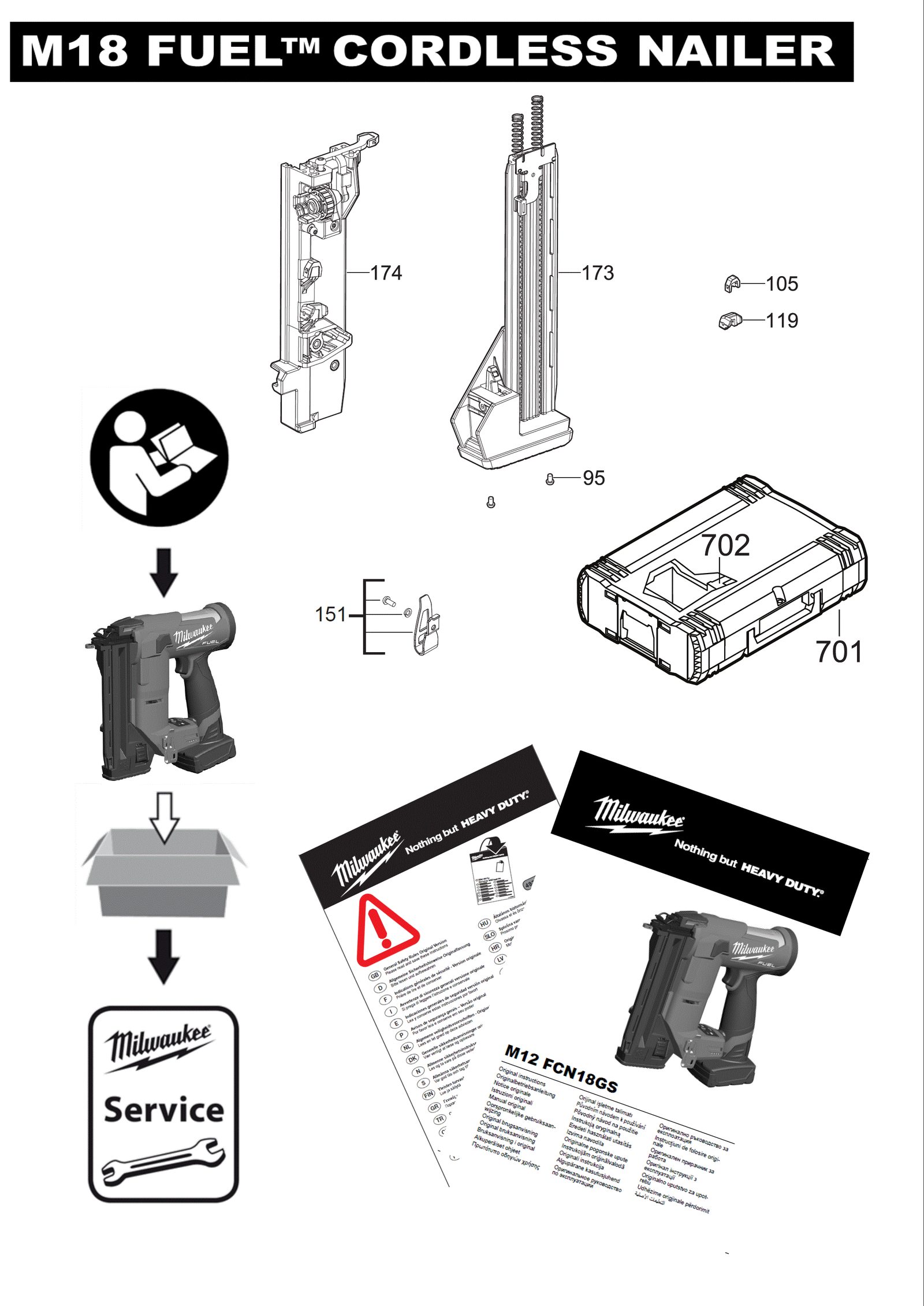

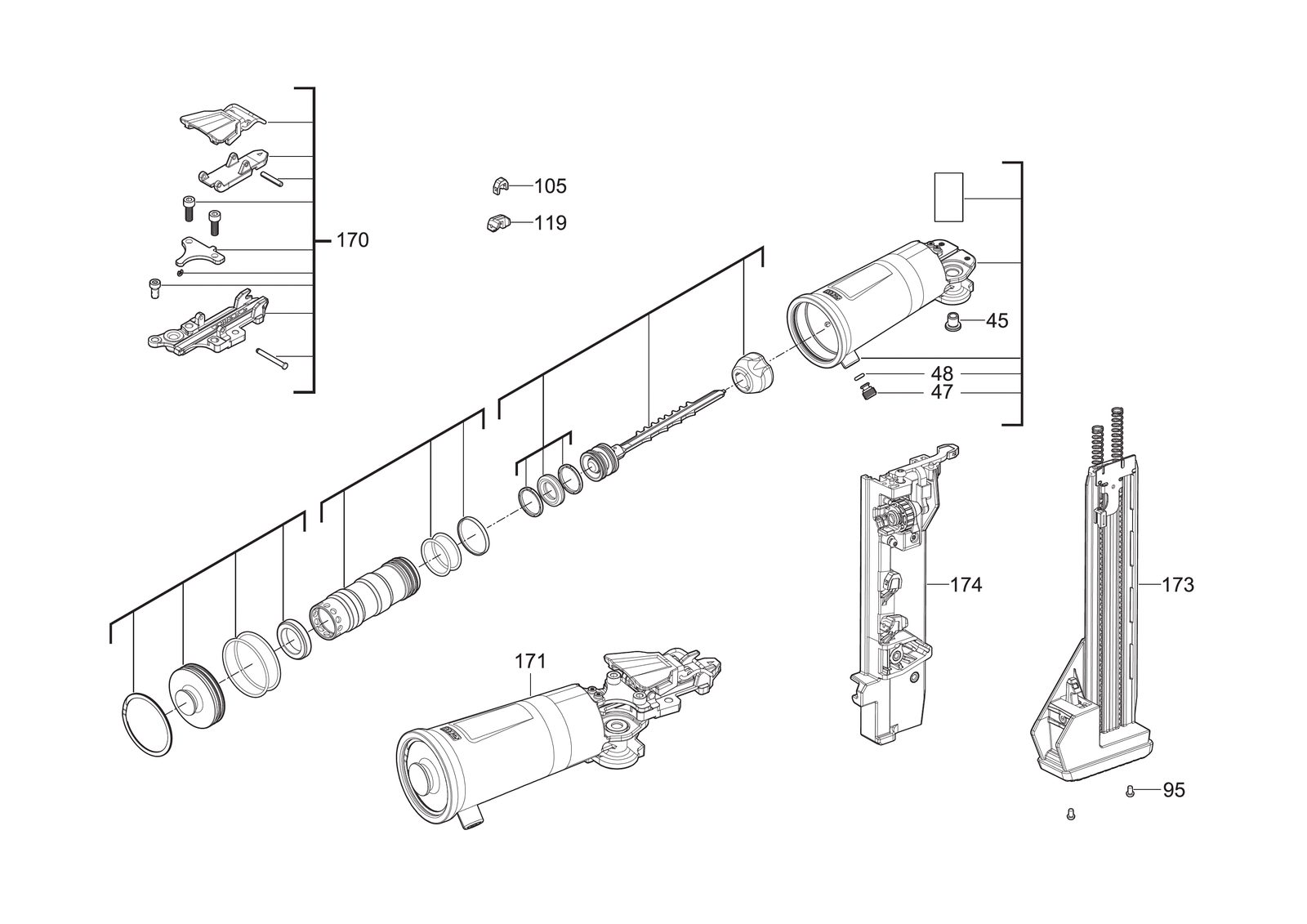

Гвоздезабиватель или степлер Milwaukee M12FCN18GS-202X — взрыв-схема
Сервисная страница: Гвоздезабиватель или степлер Milwaukee M12FCN18GS-202X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FCN18GS-202XАртикул инструмента: 4933493356Код схемы: 400050300930 позицийКатегория: Гвоздезабиватели и степлеры
Таблица деталей — 30 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 4931472311товар | 2 | 4058546285289 | |
| 2 | 0005 | Lifter в сбореLIFTER ASSEMBLY | 4931496512товар | 1 | 4058546536497 | |
| 3 | 0007 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 4 | 0008 | ВинтSCREW | 660230016товар | 2 | 4002395849840 | |
| 5 | 0015 | Резиновый stopRUBBER STOP | 4931453340товар | 2 | 4002395163861 | |
| 6 | 0062 | Шариковый подшипникBALL BEARING | 4931453971товар | 1 | 4002395282586 | |
| 7 | 0065 | ПодшипникBEARING | 4931496521товар | 1 | 4058546536589 | |
| 8 | 0093 | ВинтSCREW | 4931473367товар | 13 | 4058546336691 | |
| 9 | 0095 | ВинтSCREW | 4931479102товар | 2 | 4058546366704 | |
| 10 | 0105 | NosepieceNOSEPIECE | 4931480255товар | 1 | 4058546422707 | |
| 11 | 0119 | NosepieceNOSEPIECE | 4931480248товар | 2 | 4058546422639 | |
| 12 | 0122 | Рукоятка крышкаHANDLE COVER | 4931496522товар | 1 | 4058546536596 | |
| 13 | 0150 | КорпусHOUSING | 4931496523товар | 1 | 4058546536602 | |
| 14 | 0151 | КрюкHOOK | 4931496524товар | 1 | 4058546536619 | |
| 15 | 0152 | ЭлектронныйELECTRONIC | 4931496525товар | 1 | 4058546536626 | |
| 16 | 0153 | Выключатель boardSWITCH BOARD | 4931496526товар | 1 | 4058546536633 | |
| 17 | 0154 | Курок / выключательTRIGGER | 4931496527товар | 1 | 4058546536640 | |
| 18 | 0155 | Шильдик / табличка данныхRATING PLATE | 4931496528товар | 1 | 4058546536657 | |
| 19 | 0156 | СобачкаPAWL | 4931496529товар | 1 | 4058546536664 | |
| 20 | 0157 | Solenoid в сбореSOLENOID ASSEMBLY | 4931496530товар | 1 | 4058546536671 | |
| 21 | 0158 | Lifter в сбореLIFTER ASSEMBLY | 4931506569товар | 1 | 4058546558833 | |
| 22 | 0159 | РоторROTOR | 4931496532товар | 1 | 4058546536695 | |
| 23 | 0160 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931506570товар | 1 | 4058546558840 | |
| 24 | 0161 | Шестерня валGEAR SHAFT | 4931496534товар | 1 | — | |
| 25 | 0170 | StrikerSTRIKER | 4931496542товар | 1 | — | |
| 26 | 0171 | Pre filled canisterPRE FILLED CANISTER | 4931496543товар | 1 | 4058546536800 | |
| 27 | 0173 | Moveable magazineMOVEABLE MAGAZINE | 4931496544товар | 1 | 4058546536817 | |
| 28 | 0174 | Stationary magazineSTATIONARY MAGAZINE | 4931496545товар | 1 | 4058546536824 | |
| 29 | 0701 | Hd редуктор 3 - 1pcHD Box 3 - 1pc | 4932453386товар | 1 | 4002395143634 | |
| 30 | 0702 | ВставкаINSERT | 4931496546товар | 1 | 4058546536831 |
