Гайковёрт Milwaukee M12FCIWP12G3-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12FCIWP12G3-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FCIWP12G3-0Артикул инструмента: 4933493457Код схемы: 400048198720 позицийКатегория: Гайковёрты и импульсный инструмент

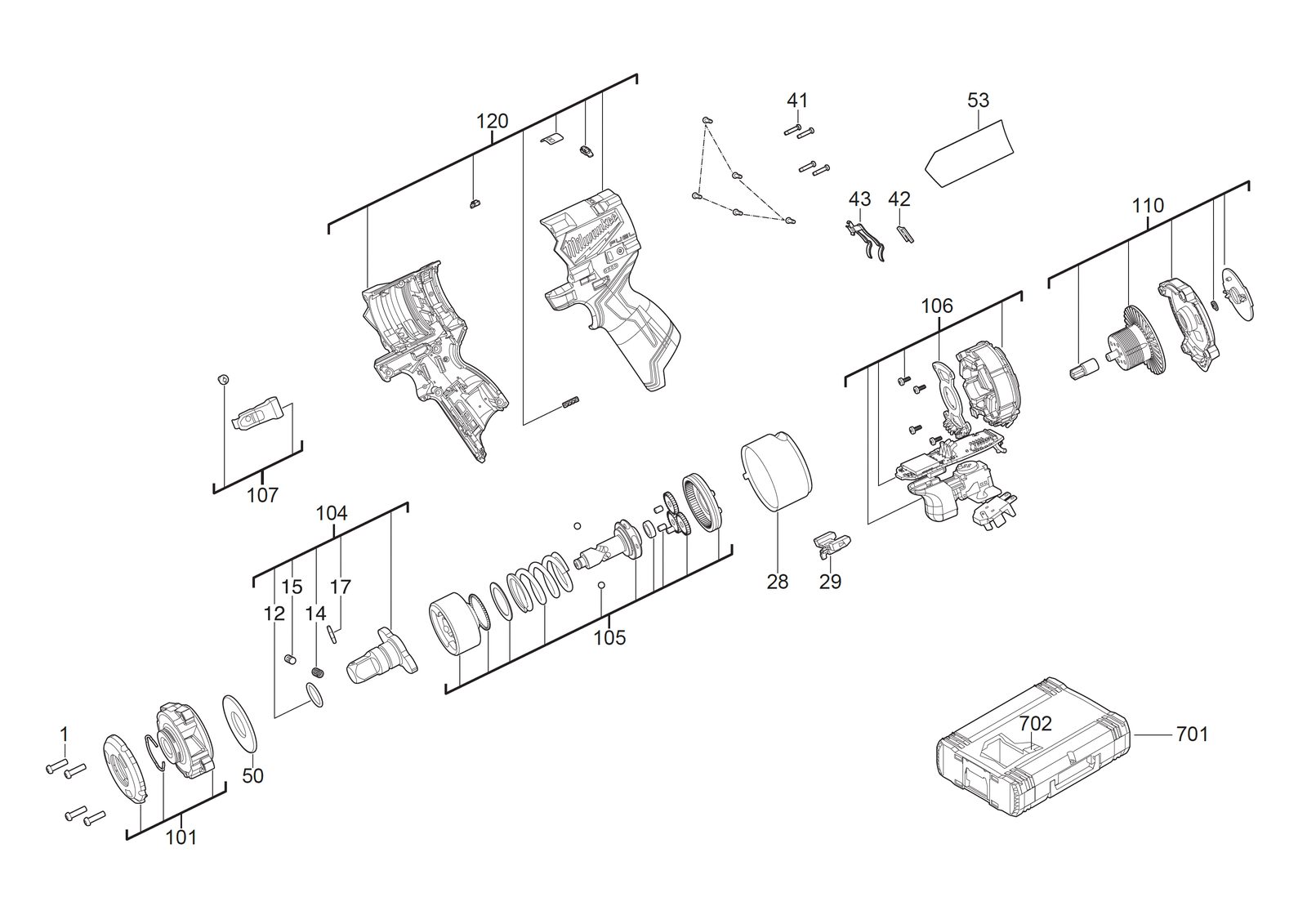

Схема инструмента
Таблица деталей — 20 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931506043товар | 4 | 4058546553579 | |
| 2 | 0012 | Уплотнительное кольцоO-RING | 4931473546товар | 1 | 4058546354220 | |
| 3 | 0014 | ПружинаSPRING | 4931465393товар | 1 | 4058546234935 | |
| 4 | 0015 | ШтифтPIN | 4931506553товар | 1 | 4058546558673 | |
| 5 | 0017 | БолтBOLT | 4931453279товар | 1 | 4002395159307 | |
| 6 | 0028 | ВтулкаSLEEVE | 4931506538товар | 1 | 4058546558529 | |
| 7 | 0029 | Курок / выключательTRIGGER | 4931506539товар | 1 | 4058546558536 | |
| 8 | 0041 | ВинтSCREW | 4931465499товар | 9 | 4058546235994 | |
| 9 | 0042 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 10 | 0043 | ПружинаSPRING | 4931506540товар | 1 | 4058546558543 | |
| 11 | 0050 | ШайбаWASHER | 4931465768товар | 1 | 4058546238681 | |
| 12 | 0053 | Шильдик / табличка данныхRATING PLATE | 4931506554товар | 1 | 4058546558680 | |
| 13 | 0101 | РедукторGEAR BOX | 4931506542товар | 1 | 4058546558567 | |
| 14 | 0104 | Наковальня / приводной валANVIL | 4931506682товар | 1 | 4058546559960 | |
| 15 | 0105 | Шестерня unitGEAR UNIT | 4931506544товар | 1 | 4058546558581 | |
| 16 | 0106 | ЭлектронныйELECTRONIC | 4931506683товар | 1 | 4058546559977 | |
| 17 | 0107 | Клипса на ременьBELT CLIP | 4931494056товар | 1 | 4058546429379 | |
| 18 | 0110 | Ротор / якорьARMATURE | 4931508342товар | 1 | 4058546630041 | |
| 19 | 0120 | КорпусHOUSING | 4931506547товар | 1 | 4058546558611 | |
| 20 | 0702 | ВставкаINSERT | 4931506548товар | 1 | 4058546558628 |
