Пила Milwaukee M12FBS64-0X — взрыв-схема
Сервисная страница: Пила Milwaukee M12FBS64-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FBS64-0XАртикул инструмента: 4933478440Код схемы: 400047784040 позицийКатегория: Пилы, лобзики и инструмент для резки

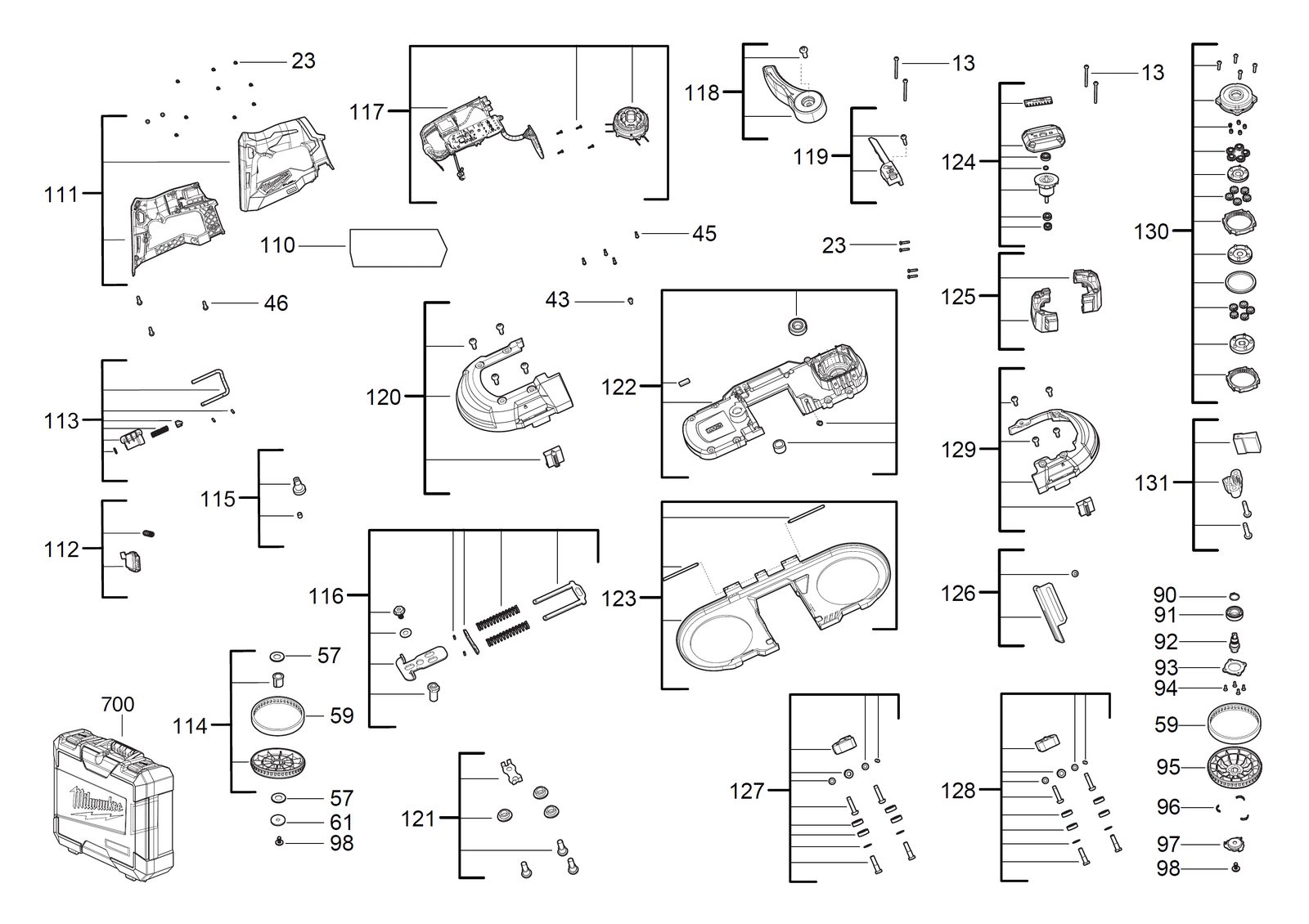

Схема инструмента
Таблица деталей — 40 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0013 | ВинтSCREW | 4931436424товар | 4 | 4002395248926 | |
| 2 | 0023 | ВинтSCREW | 660570005товар | 13 | 4002395827329 | |
| 3 | 0043 | ВинтSCREW | 4931479102товар | 1 | 4058546366704 | |
| 4 | 0045 | ВинтSCREW | 4931466151товар | 4 | 4058546273682 | |
| 5 | 0046 | ВинтSCREW | 4931472832товар | 3 | 4058546331344 | |
| 6 | 0057 | ШайбаWASHER | 560189001товар | 2 | 4002395829903 | |
| 7 | 0059 | ШкивPULLEY | 560142001товар | 2 | 4002395829897 | |
| 8 | 0061 | ШайбаWASHER | 4931479103товар | 1 | 4058546366711 | |
| 9 | 0090 | Snap кольцоSNAP RING | 4931472754товар | 1 | 4058546330569 | |
| 10 | 0091 | Шариковый подшипникBALL BEARING | 4931472759товар | 1 | 4058546330613 | |
| 11 | 0092 | ВалSHAFT | 4931472758товар | 1 | 4058546330606 | |
| 12 | 0093 | ПластинаPLATE | 4931472748товар | 1 | 4058546330507 | |
| 13 | 0094 | ВинтSCREW | 4931472750товар | 4 | 4058546330521 | |
| 14 | 0095 | ШкивPULLEY | 4931479104товар | 1 | 4058546366728 | |
| 15 | 0096 | Пружина пластинаSPRING PLATE | 4931472749товар | 3 | 4058546330514 | |
| 16 | 0097 | ШайбаWASHER | 4931472761товар | 1 | 4058546330637 | |
| 17 | 0098 | ВинтSCREW | 4931479105товар | 2 | 4058546366735 | |
| 18 | 0110 | Шильдик / табличка данныхRATING PLATE | 4931479106товар | 1 | 4058546366742 | |
| 19 | 0111 | КорпусHOUSING | 4931479107товар | 1 | 4058546366759 | |
| 20 | 0112 | Lock в сбореLOCK COMPLETE | 4931479108товар | 1 | 4058546366766 | |
| 21 | 0113 | КрюкHOOK | 4931479109товар | 1 | 4058546366773 | |
| 22 | 0114 | ШкивPULLEY | 4931479110товар | 1 | 4058546366780 | |
| 23 | 0115 | ExcenterEXCENTER | 4931479111товар | 1 | 4058546366797 | |
| 24 | 0116 | Tensioning deviceTENSIONING DEVICE | 4931479112товар | 1 | 4058546366803 | |
| 25 | 0117 | ЭлектронныйELECTRONIC | 4931479113товар | 1 | 4058546366810 | |
| 26 | 0118 | РычагLEVER | 4931479114товар | 1 | 4058546366827 | |
| 27 | 0119 | Светодиод фонарьLED LIGHT | 4931479115товар | 1 | 4058546366834 | |
| 28 | 0120 | КрышкаCOVER | 4931479116товар | 1 | 4058546366841 | |
| 29 | 0121 | ВинтSCREW | 4931479117товар | 1 | 4058546366858 | |
| 30 | 0122 | Корпус редуктораGEAR BOX HOUSING | 4931479118товар | 1 | 4058546366865 | |
| 31 | 0123 | КрышкаCOVER | 4931479119товар | 1 | 4058546366872 | |
| 32 | 0124 | РоторROTOR | 4931479120товар | 1 | 4058546366889 | |
| 33 | 0125 | Корпус двигателяMOTOR HOUSING | 4931479121товар | 1 | 4058546366896 | |
| 34 | 0126 | Башмак / опораSHOE | 4931479122товар | 1 | 4058546366902 | |
| 35 | 0127 | Steering pulleySTEERING PULLEY | 4931472770товар | 1 | 4058546330729 | |
| 36 | 0128 | Steering pulleySTEERING PULLEY | 4931472771товар | 1 | 4058546330736 | |
| 37 | 0129 | КрышкаCOVER | 4931479123товар | 1 | 4058546366919 | |
| 38 | 0130 | Шестерня редуктор комплектGEAR BOX KIT | 4931479124товар | 1 | 4058546366926 | |
| 39 | 0131 | Steel wire щёткаSTEEL WIRE BRUSH | 4931472773товар | 1 | 4058546330750 | |
| 40 | 0700 | КейсCARRYING CASE | 4931479125товар | 1 | 4058546366933 |
