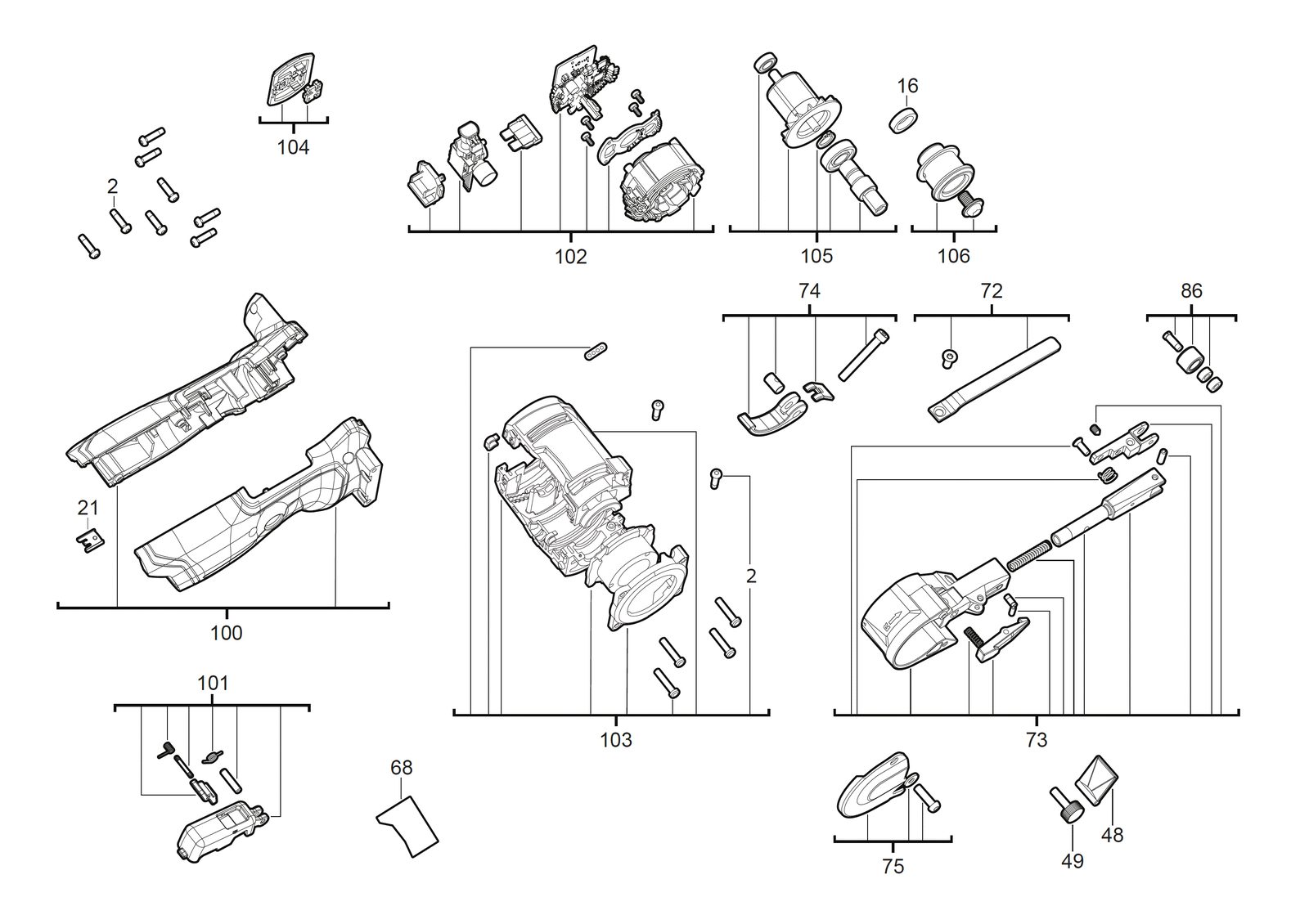

Шлифовальная машина Milwaukee M12FBFL10-0 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M12FBFL10-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12FBFL10-0Артикул инструмента: 4933480958Код схемы: 400049192218 позицийКатегория: Шлифовальные и полировальные машины
Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 660570005товар | 10 | 4002395827329 | |
| 2 | 0016 | Felt шайбаFELT WASHER | 4931466154товар | 1 | 4058546273712 | |
| 3 | 0021 | Клипса / фиксаторCLIP | 4931494861товар | 1 | 4058546474331 | |
| 4 | 0048 | КронштейнBRACKET | 4931494862товар | 1 | 4058546474348 | |
| 5 | 0049 | ВинтSCREW | 4931494863товар | 1 | 4058546474355 | |
| 6 | 0068 | Шильдик / табличка данныхRATING PLATE | 4931494864товар | 1 | 4058546474362 | |
| 7 | 0072 | Башмак / опораSHOE | 4931494865товар | 1 | 4058546474379 | |
| 8 | 0073 | Holding bracketHOLDING BRACKET | 4931494866товар | 1 | 4058546474386 | |
| 9 | 0074 | Release leverRELEASE LEVER | 4931494867товар | 1 | 4058546474393 | |
| 10 | 0075 | Крышка в сбореCOVER ASSY | 4931494868товар | 1 | 4058546474409 | |
| 11 | 0086 | Комплект болтовBOLT SET | 4931494869товар | 1 | 4058546474416 | |
| 12 | 0100 | Рукоятка halfHANDLE HALF | 4931494870товар | 1 | 4058546474423 | |
| 13 | 0101 | Курок / выключательTRIGGER | 4931494871товар | 1 | 4058546474430 | |
| 14 | 0102 | ЭлектронныйELECTRONIC | 4931494872товар | 1 | 4058546474447 | |
| 15 | 0103 | Корпус двигателяMOTOR HOUSING | 4931494873товар | 1 | 4058546474454 | |
| 16 | 0104 | КрышкаCOVER | 4931494874товар | 1 | 4058546474461 | |
| 17 | 0105 | Ротор / якорьARMATURE | 4931494875товар | 1 | 4058546474478 | |
| 18 | 0106 | Drive валDRIVE SHAFT | 4931494876товар | 1 | 4058546474485 |
