Пылесос или система пылеудаления Milwaukee M12DE-0C — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M12DE-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12DE-0CАртикул инструмента: 4933440510Код схемы: 400044050124 позицииКатегория: Пылесосы и пылеудаление

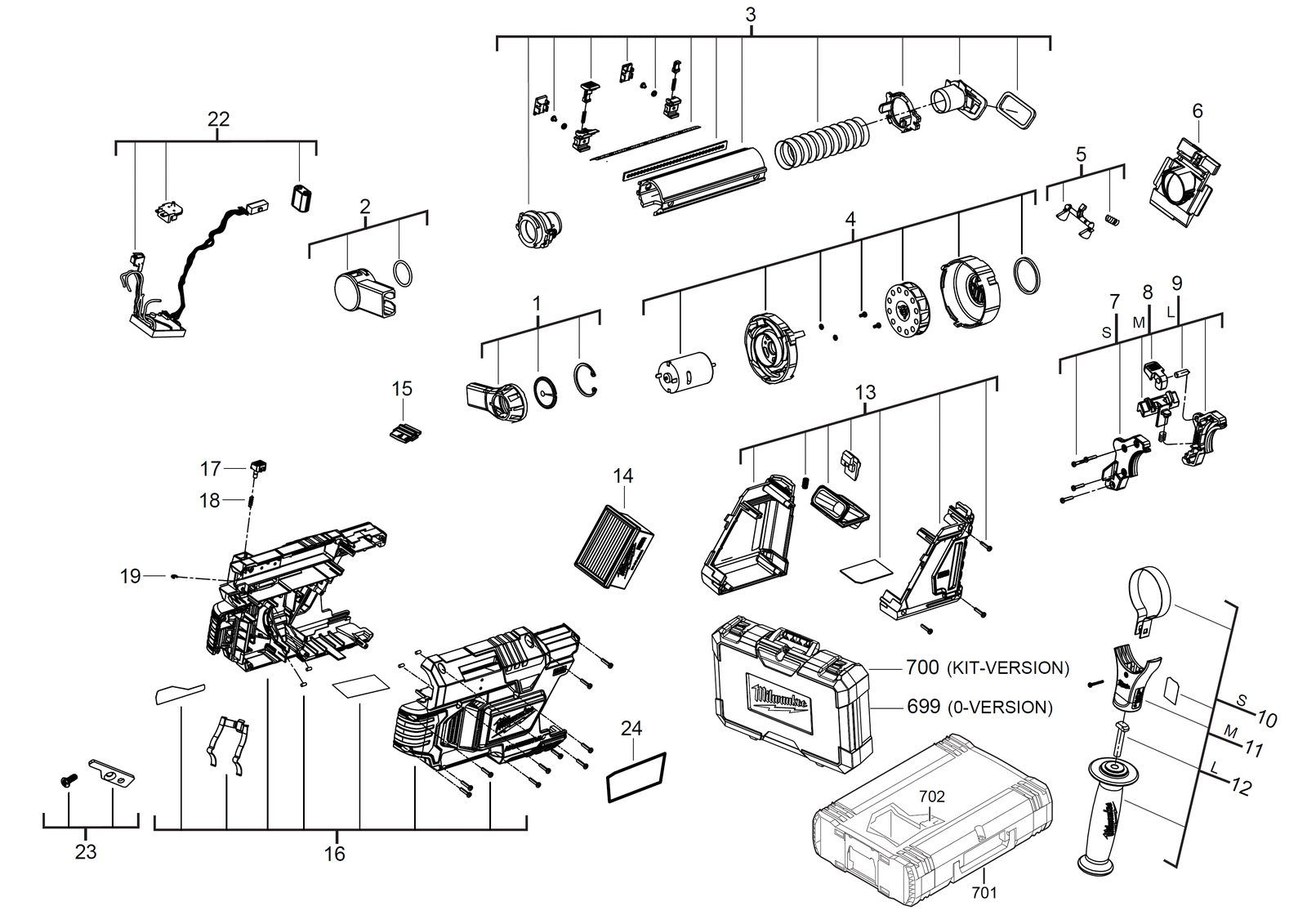

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | НасадкаNOZZLE | 4931435829товар | 1 | 4002395868889 | |
| 2 | 0003 | Suction трубкаSUCTION TUBE | 4931435828товар | 1 | — | |
| 3 | 0004 | Двигатель в сбореMOTOR ASSEMBLY | 4931435827товар | 1 | — | |
| 4 | 0005 | Clamping комплектCLAMPING SET | 4931435826товар | 1 | — | |
| 5 | 0006 | ДержательHOLDER | 4931435811товар | 1 | — | |
| 6 | 0007 | Support bracketSUPPORT BRACKET | 4931435812товар | 1 | — | |
| 7 | 0008 | Support bracketSUPPORT BRACKET | 4931435813товар | 1 | 4002395868124 | |
| 8 | 0009 | Support bracketSUPPORT BRACKET | 4931435830товар | 1 | 4002395868896 | |
| 9 | 0010 | Рукоятка compl.HANDLE COMPL. | 4931435815товар | 1 | 4002395868148 | |
| 10 | 0011 | Рукоятка compl.HANDLE COMPL. | 4931435816товар | 1 | 4002395868155 | |
| 11 | 0012 | Рукоятка compl.HANDLE COMPL. | 4931435817товар | 1 | 4002395868162 | |
| 12 | 0015 | ВыключательSWITCH | 4931435818товар | 1 | — | |
| 13 | 0016 | Корпус двигателяMOTOR HOUSING | 4931435819товар | 1 | — | |
| 14 | 0017 | Adjusting buttonADJUSTING BUTTON | 4931435820товар | 1 | 4002395868193 | |
| 15 | 0018 | ПружинаSPRING | 4931435821товар | 1 | 4002395868803 | |
| 16 | 0019 | КольцоRING | 4931435822товар | 1 | 4002395868810 | |
| 17 | 0022 | Выключатель в сбореSWITCH ASSEMBLY | 4931435823товар | 1 | — | |
| 18 | 0023 | ПластинаPLATE | 4931435824товар | 1 | 4002395868834 | |
| 19 | 0024 | Шильдик / табличка данныхRATING PLATE | 4931435825товар | 1 | — | |
| 20 | 0699 | КейсCARRYING CASE | 4931443088товар | 1 | — | |
| 21 | 0700 | КейсCARRYING CASE | 4931435814товар | 1 | — | |
| 22 | 0702 | ВставкаINSERT | 4931447816товар | 1 | — | |
| 23 | 0013 | M12de фильтр set-3pcM12DE FILTER SET-3PC | 49902340товар | 1 | — | |
| 24 | 0014 | M12de dust фильтр фильтр - 3pcM12DE DUST FILTER FILTER - 3PC | 49902306товар | 1 | — |
