Осветительный прибор Milwaukee M12CML-401 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M12CML-401. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12CML-401Артикул инструмента: 4933479366Код схемы: 40004910365 позицийКатегория: Осветительные приборы

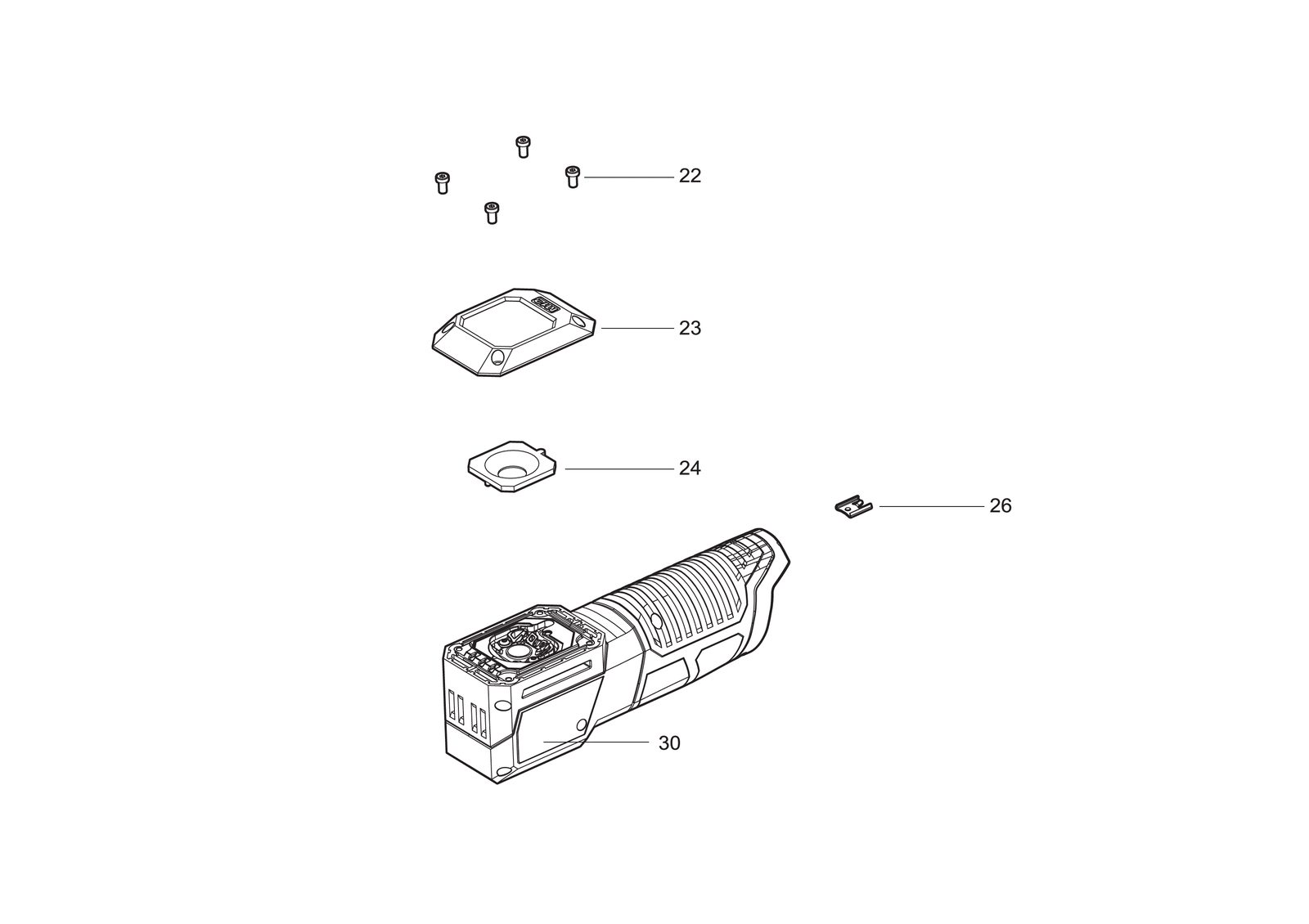

Схема инструмента
Таблица деталей — 5 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0022 | ВинтSCREW | 4931480471товар | 4 | 4058546424862 | |
| 2 | 0023 | КрышкаCOVER | 4931480472товар | 1 | 4058546424879 | |
| 3 | 0024 | ВставкаINSERT | 4931480473товар | 1 | 4058546424886 | |
| 4 | 0026 | Клипса / фиксаторCLIP | 4931480474товар | 1 | 4058546424893 | |
| 5 | 0030 | Шильдик / табличка данныхRATING PLATE | 4931480475товар | 1 | 4058546424909 |
