Измерительный инструмент Milwaukee M12CLLP-0C — взрыв-схема
Сервисная страница: Измерительный инструмент Milwaukee M12CLLP-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12CLLP-0CАртикул инструмента: 4933478101Код схемы: 400047773211 позицийКатегория: Измерительный инструмент

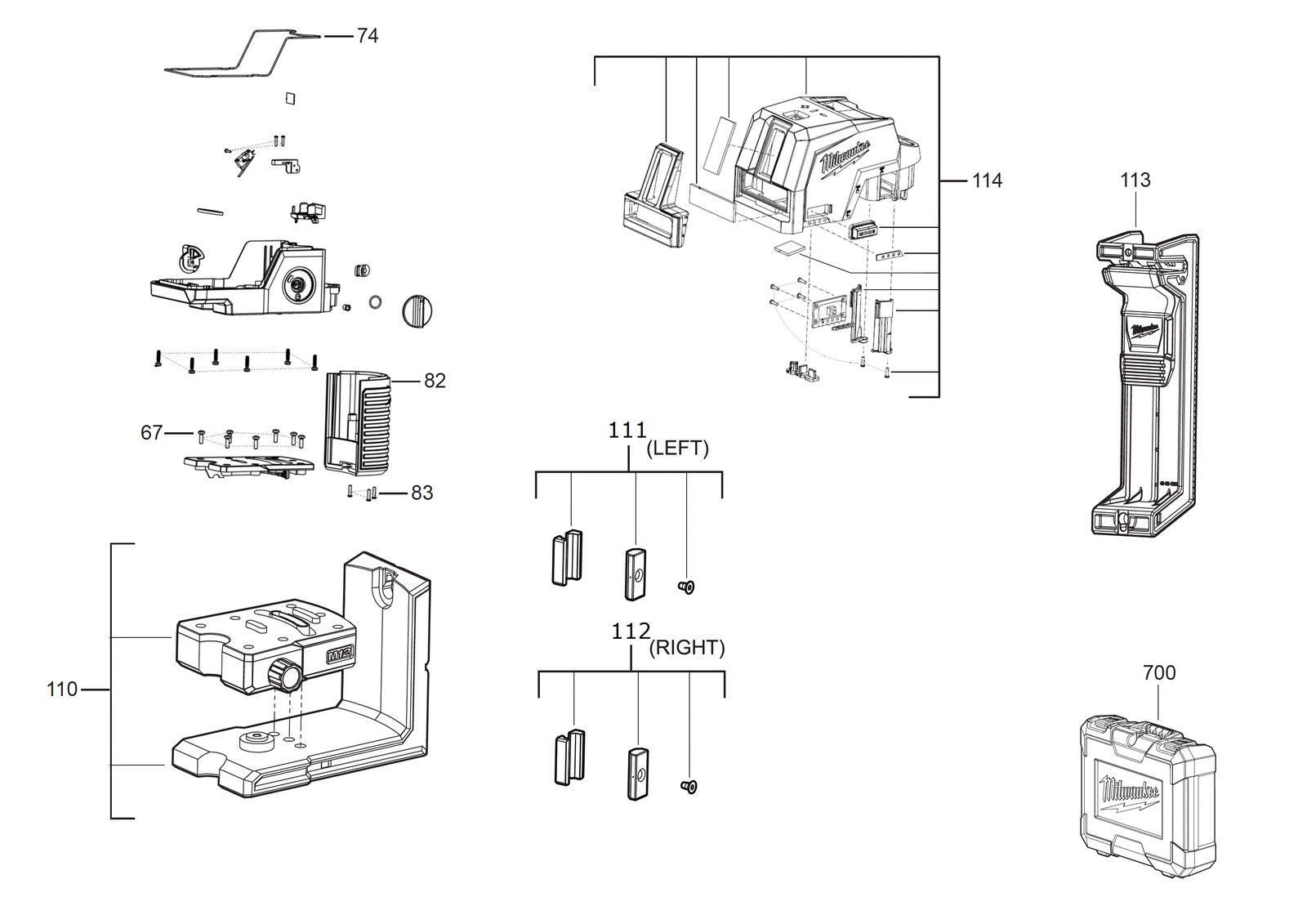

Схема инструмента
Таблица деталей — 11 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0067 | ВинтSCREW | 4931508012товар | 6 | 4058546626747 | |
| 2 | 0074 | УплотнениеSEAL | 4931508013товар | 1 | 4058546626754 | |
| 3 | 0082 | КрышкаCOVER | 4931508014товар | 1 | 4058546626761 | |
| 4 | 0083 | ВинтSCREW | 4931508015товар | 3 | 4058546626778 | |
| 5 | 0110 | ClampCLAMP | 4931473860товар | 1 | 4058546364281 | |
| 6 | 0111 | МагнитMAGNET | 4931483405товар | 2 | 4058546389963 | |
| 7 | 0112 | МагнитMAGNET | 4931473857товар | 2 | 4058546364250 | |
| 8 | 0113 | Клипса / фиксаторCLIP | 4931473858товар | 1 | 4058546364267 | |
| 9 | 0114 | КорпусHOUSING | 4931508016товар | 1 | 4058546626785 | |
| 10 | 0115 | Шильдик / табличка данныхRATING PLATE | 4931508017товар | 1 | 4058546626792 | |
| 11 | 0700 | КейсCARRYING CASE | 4931473863товар | 1 | 4058546364311 |
