Измерительный инструмент Milwaukee M12CLL4P-0C — взрыв-схема
Сервисная страница: Измерительный инструмент Milwaukee M12CLL4P-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12CLL4P-0CАртикул инструмента: 4933479202Код схемы: 40004915079 позицийКатегория: Измерительный инструмент

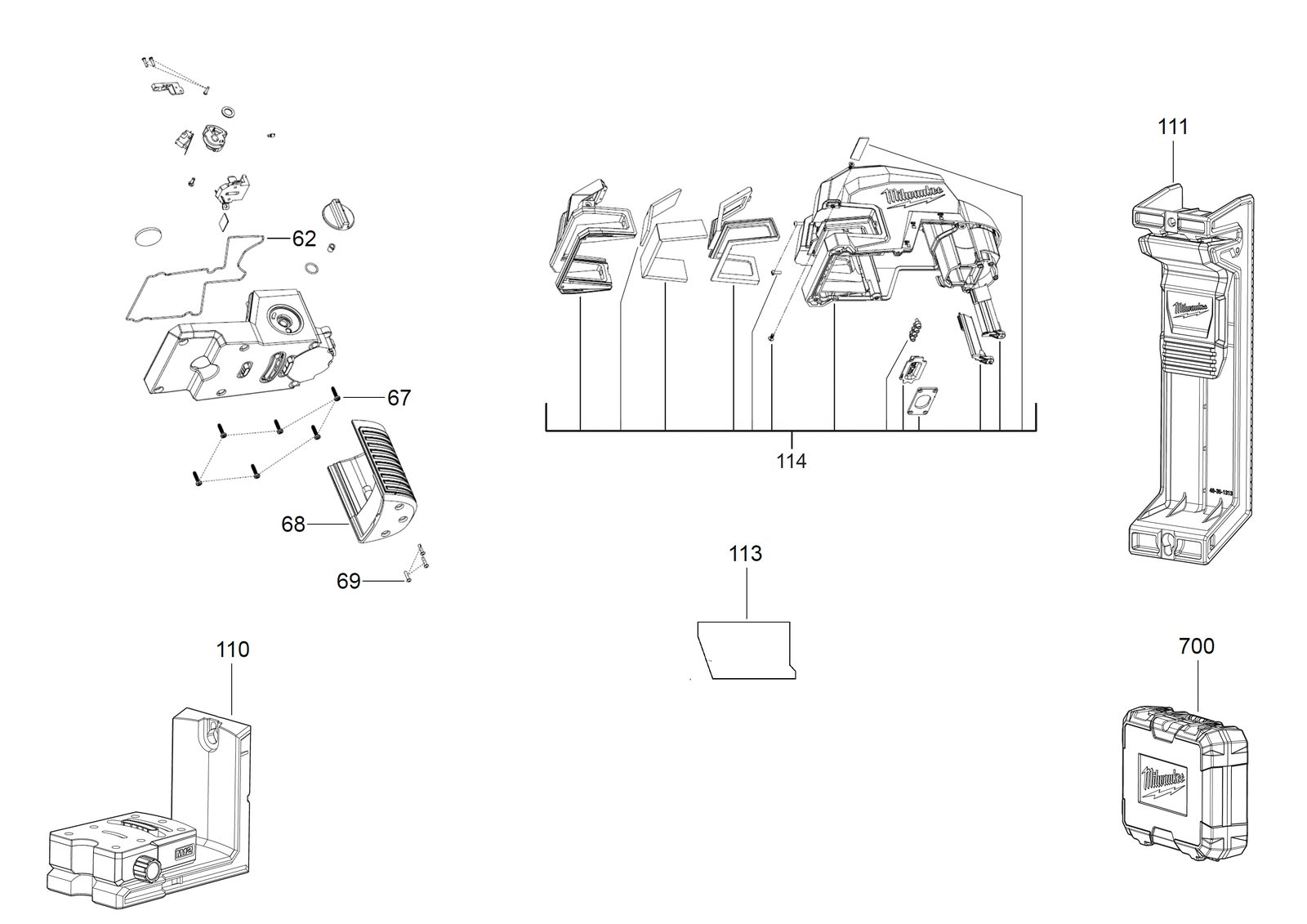

Схема инструмента
Таблица деталей — 9 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0062 | УплотнениеSEAL | 4931508018товар | 1 | 4058546626808 | |
| 2 | 0067 | ВинтSCREW | 4931508019товар | 6 | 4058546626815 | |
| 3 | 0068 | КрышкаCOVER | 4931508020товар | 1 | 4058546626822 | |
| 4 | 0069 | ВинтSCREW | 4931508021товар | 3 | 4058546626839 | |
| 5 | 0110 | ClampCLAMP | 4931473860товар | 1 | 4058546364281 | |
| 6 | 0111 | Клипса / фиксаторCLIP | 4931473858товар | 1 | 4058546364267 | |
| 7 | 0113 | Шильдик / табличка данныхRATING PLATE | 4931508022товар | 1 | 4058546626846 | |
| 8 | 0114 | КорпусHOUSING | 4931508023товар | 1 | 4058546626853 | |
| 9 | 0700 | КейсCARRYING CASE | 4931494712товар | 1 | 4058546472849 |
