Гайковёрты · схема и детали

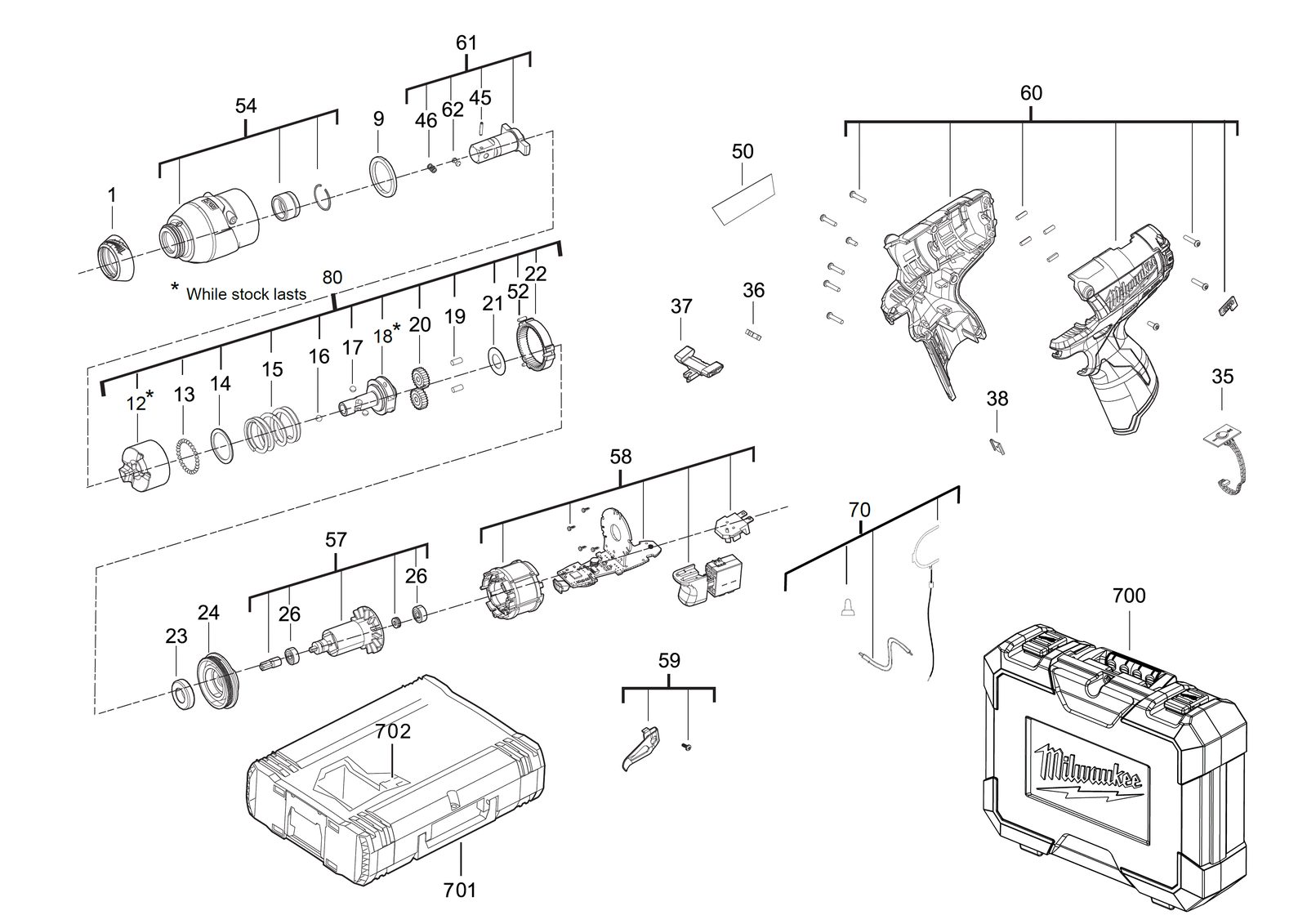

Гайковёрт Milwaukee M12CIW12-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12CIW12-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12CIW12-0Артикул инструмента: 4933447132Код схемы: 400044889135 позицийКатегория: Гайковёрты и импульсный инструмент
Схема инструмента
Таблица деталей — 35 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый колпачокRUBBER CAP | 4931435797товар | 1 | 4002395865642 | |
| 2 | 0009 | КольцоRING | 4931435780товар | 1 | 4002395867578 | |
| 3 | 0012 | Ударный механизмHAMMER | 4931435798товар | 1 | — | |
| 4 | 0013 | ШарикBALL | 4931440309товар | 27 | 4002395892013 | |
| 5 | 0014 | ШайбаWASHER | 4931435777товар | 1 | — | |
| 6 | 0015 | ПружинаSPRING | 4931435794товар | 1 | 4002395865611 | |
| 7 | 0016 | ШарикBALL | 4931453238товар | 1 | 4002395153916 | |
| 8 | 0017 | ШарикBALL | 4931440453товар | 2 | 4002395892020 | |
| 9 | 0018 | ВалSHAFT | 4931435793товар | 1 | — | |
| 10 | 0019 | ШтифтPIN | 4931435774товар | 2 | — | |
| 11 | 0020 | Planet wheelPLANET WHEEL | 4931435773товар | 2 | 4002395867509 | |
| 12 | 0021 | ШайбаWASHER | 4931435772товар | 1 | 4002395866892 | |
| 13 | 0022 | Worm шестерня wheelWORM GEAR WHEEL | 4931435771товар | 1 | — | |
| 14 | 0023 | Шариковый подшипникBALL BEARING | 4931435770товар | 1 | 4002395866878 | |
| 15 | 0024 | Подшипник end пластинаBEARING END PLATE | 4931435769товар | 1 | — | |
| 16 | 0026 | Шариковый подшипникBALL BEARING | 4931435768товар | 2 | 4002395866854 | |
| 17 | 0035 | ВыключательSWITCH | 4931435767товар | 1 | 4002395866847 | |
| 18 | 0036 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 19 | 0037 | Push-buttonPUSH-BUTTON | 4931461955товар | 1 | 4058546230555 | |
| 20 | 0038 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 21 | 0045 | ШтифтPIN | 4931436072товар | 1 | 4002395878444 | |
| 22 | 0046 | ПружинаSPRING | 4931436071товар | 1 | 4002395878437 | |
| 23 | 0050 | Шильдик / табличка данныхRATING PLATE | 4931448893товар | 1 | 4058546245283 | |
| 24 | 0052 | Резиновый bufferRUBBER BUFFER | 4931435764товар | 3 | 4002395866816 | |
| 25 | 0054 | Шестерня headGEAR HEAD | 4931436213товар | 1 | — | |
| 26 | 0057 | Ротор / якорьARMATURE | 4931436212товар | 1 | 4002395883578 | |
| 27 | 0058 | Электронный выключательELECTRONIC SWITCH | 4931452449товар | 1 | 4002395155538 | |
| 28 | 0059 | ClampCLAMP | 4931435760товар | 1 | 4002395866175 | |
| 29 | 0060 | РукояткаHANDLE | 4931435759товар | 1 | 4002395866168 | |
| 30 | 0061 | Ударный болтIMPACT BOLT | 4931436208товар | 1 | 4002395883530 | |
| 31 | 0062 | Фиксирующий болтLOCKING BOLT | 4931436207товар | 1 | 4002395883523 | |
| 32 | 0070 | Wire strapWIRE STRAP | 4931461956товар | 1 | 4058546230562 | |
| 33 | 0080 | Cam валCAM SHAFT | 4931466826товар | 1 | 4058546280437 | |
| 34 | 0700 | КейсCARRYING CASE | 4931435779товар | 1 | 4002395867561 | |
| 35 | 0702 | ВставкаINSERT | 4931436215товар | 1 | 4002395884209 |
