Сабельная пила Milwaukee M12CHZ-602X — взрыв-схема
Сервисная страница: Сабельная пила Milwaukee M12CHZ-602X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12CHZ-602XАртикул инструмента: 4933451511Код схемы: 400044695125 позицийКатегория: Пилы, лобзики и инструмент для резки

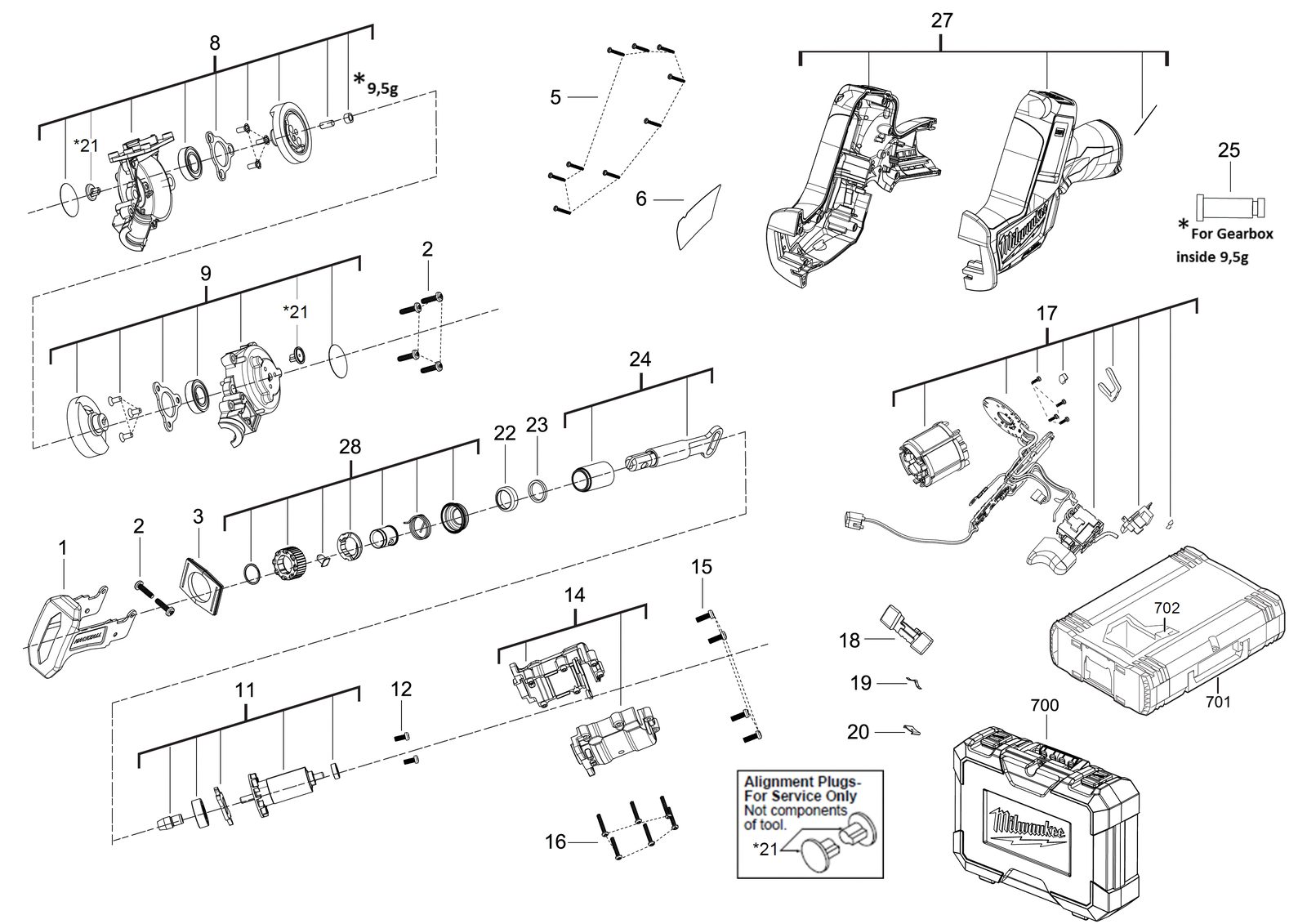

Схема инструмента
Таблица деталей — 25 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | StampSTAMP | 4931436221товар | 1 | — | |
| 2 | 0002 | ВинтSCREW | 661113008товар | 6 | 4002395830077 | |
| 3 | 0003 | Резиновый пластинаRUBBER PLATE | 4931436220товар | 1 | 4002395882328 | |
| 4 | 0005 | ВинтSCREW | 661047001товар | 9 | 4002395824496 | |
| 5 | 0006 | Шильдик / табличка данныхRATING PLATE | 4931436219товар | 6 | 4002395882311 | |
| 6 | 0008 | Корпус правыйHOUSING RIGHT | 4931436217товар | 1 | 4002395885091 | |
| 7 | 0009 | Корпус левыйHOUSING LEFT | 4931436222товар | 1 | 4002395882342 | |
| 8 | 0011 | Ротор / якорьARMATURE | 4931436223товар | 1 | 4002395882359 | |
| 9 | 0012 | ВинтSCREW | 660165015товар | 2 | 4002395849826 | |
| 10 | 0014 | IsolationISOLATION | 4931436224товар | 1 | 4002395882366 | |
| 11 | 0015 | ВинтSCREW | 660165011товар | 4 | 4002395903702 | |
| 12 | 0016 | ВинтSCREW | 4931436225товар | 6 | — | |
| 13 | 0017 | Выключатель в сбореSWITCH ASSEMBLY | 4931436226товар | 1 | 4002395882380 | |
| 14 | 0018 | GuideGUIDE | 4931436227товар | 1 | 4002395882397 | |
| 15 | 0019 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 16 | 0020 | Joining partJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 17 | 0021 | GuideGUIDE | 520811001товар | 2 | 4002395831159 | |
| 18 | 0022 | КрышкаCOVER | 633222001товар | 1 | — | |
| 19 | 0023 | FeltFELT | 902393001товар | 1 | 4002395830732 | |
| 20 | 0024 | BushBUSH | 4931436228товар | 1 | 4002395883004 | |
| 21 | 0025 | GreaseGREASE | 49084175товар | 1 | — | |
| 22 | 0027 | Комплект рукояткиHANDLE SET | 4931436216товар | 1 | 4002395885084 | |
| 23 | 0028 | NosepieceNOSEPIECE | 200783002товар | 1 | 4002395802739 | |
| 24 | 0700 | КейсCARRYING CASE | 4931436218товар | 1 | 4002395882304 | |
| 25 | 0702 | ВставкаINSERT | 4931447108товар | 1 | 4002395253265 |
