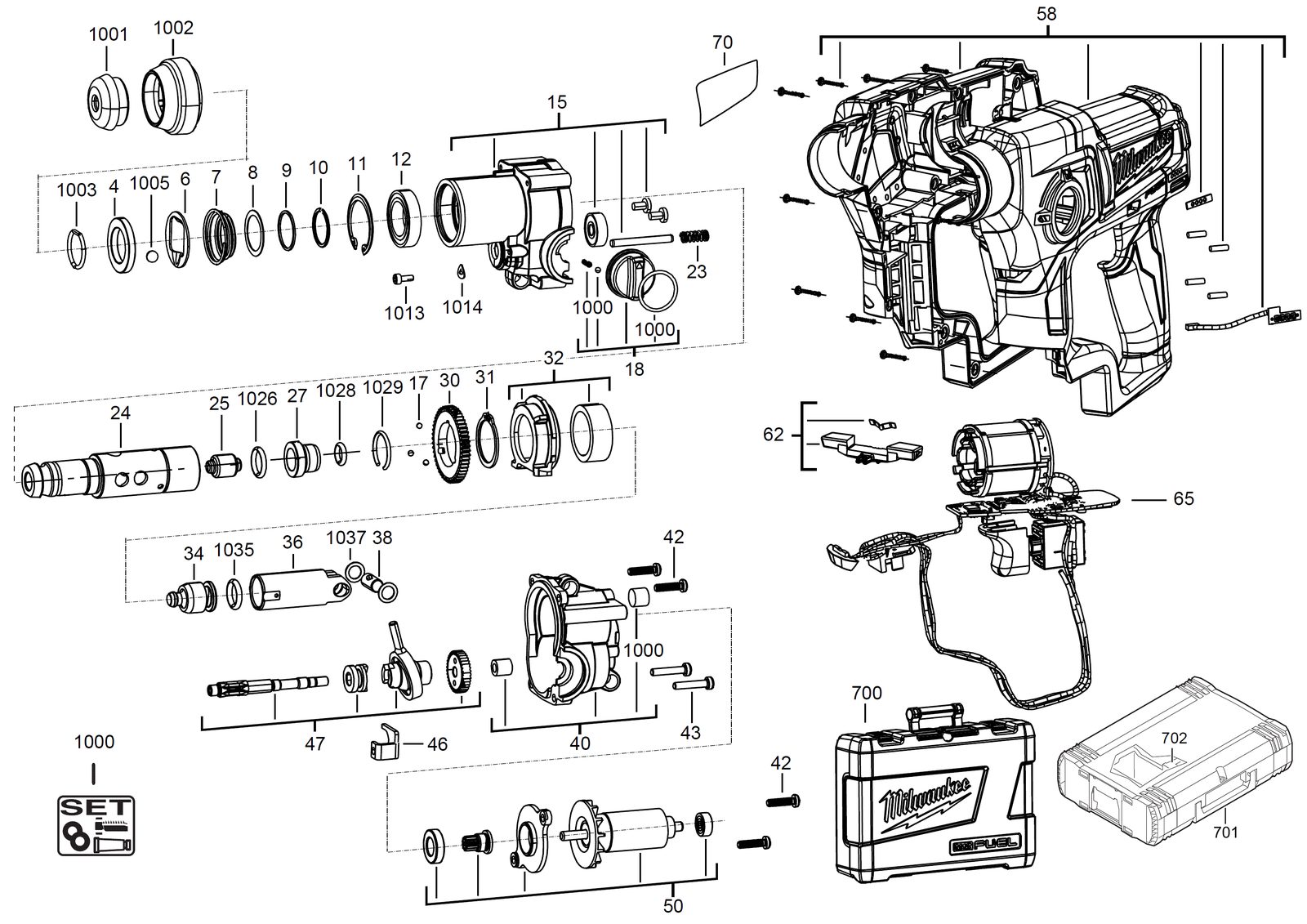

Перфоратор Milwaukee M12CH-402C — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M12CH-402C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12CH-402CАртикул инструмента: 4933441475Код схемы: 400044147645 позицийКатегория: Перфораторы и отбойные молотки
Схема инструмента
Таблица деталей — 45 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | LinerLINER | 4931435460товар | 1 | 4002395890293 | |
| 2 | 0006 | ПластинаPLATE | 4931435914товар | 1 | 4002395872114 | |
| 3 | 0007 | ПружинаSPRING | 672799001товар | 1 | 4002395856916 | |
| 4 | 0008 | ШайбаWASHER | 4931435463товар | 1 | 4002395890927 | |
| 5 | 0009 | ШайбаWASHER | 4931435464товар | 1 | 4002395890934 | |
| 6 | 0010 | Стопорное кольцоHOLDING RING | 4931435465товар | 1 | 4002395890941 | |
| 7 | 0011 | Стопорное кольцоHOLDING RING | 4931435476товар | 1 | 4002395891658 | |
| 8 | 0012 | Шариковый подшипникBALL BEARING | 4931435477товар | 1 | 4002395891665 | |
| 9 | 0015 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931435917товар | 1 | 4002395872145 | |
| 10 | 0017 | ШарикBALL | 611405001товар | 4 | 4002395851201 | |
| 11 | 0018 | Выключатель buttonSWITCH BUTTON | 4931435490товар | 1 | 4002395892396 | |
| 12 | 0023 | ПружинаSPRING | 4931435479товар | 1 | — | |
| 13 | 0024 | ШпиндельSPINDLE | 4931435918товар | 1 | 4002395872152 | |
| 14 | 0025 | Наковальня / приводной валANVIL | 4931435467товар | 1 | 4002395890965 | |
| 15 | 0027 | Наковальня / приводной валANVIL | 4931435469товар | 1 | 4002395890989 | |
| 16 | 0030 | Шпиндель шестерняSPINDLE GEAR | 4931435472товар | 1 | 4002395891610 | |
| 17 | 0031 | Стопорное кольцоHOLDING RING | 4931435473товар | 1 | 4002395891627 | |
| 18 | 0032 | Шариковый подшипникBALL BEARING | 4931435480товар | 1 | — | |
| 19 | 0034 | Ударный болтIMPACT BOLT | 4931435481товар | 1 | 4002395892303 | |
| 20 | 0036 | PistonPISTON | 4931435919товар | 1 | 4002395872169 | |
| 21 | 0038 | ШтифтPIN | 4931435484товар | 1 | 4002395892334 | |
| 22 | 0040 | Шестерня кейсGEAR CASE | 4931435488товар | 1 | 4002395892372 | |
| 23 | 0042 | ВинтSCREW | 4931435489товар | 4 | 4002395892389 | |
| 24 | 0043 | ВинтSCREW | 5131026627товар | 2 | — | |
| 25 | 0046 | Выключатель leverSWITCH LEVER | 4931435486товар | 1 | — | |
| 26 | 0047 | Wobble driveWOBBLE DRIVE | 4931435920товар | 1 | 4002395872176 | |
| 27 | 0050 | Двигатель в сбореMOTOR ASSEMBLY | 4931435921товар | 1 | 4002395872183 | |
| 28 | 0058 | КорпусHOUSING | 4931435922товар | 1 | — | |
| 29 | 0062 | Push-buttonPUSH-BUTTON | 4931435923товар | 1 | — | |
| 30 | 0065 | ВыключательSWITCH | 4931435924товар | 1 | 4002395872817 | |
| 31 | 0070 | Шильдик / табличка данныхRATING PLATE | 4931435925товар | 1 | 4002395872824 | |
| 32 | 0700 | КейсCARRYING CASE | 4931435926товар | 1 | 4002395872831 | |
| 33 | 0702 | ВставкаINSERT | 4931447815товар | 1 | 4002395884339 | |
| 34 | 1000 | Maintenance комплектMAINTENANCE SET | 4931443318товар | 1 | 4002395873548 | |
| 35 | 1001 | Резиновый колпачокRUBBER CAP | 561993001товар | 1 | 4002395854936 | |
| 36 | 1002 | ВтулкаSLEEVE | 4931435455товар | 1 | 4002395890248 | |
| 37 | 1003 | LinerLINER | 4931435459товар | 1 | 4002395890286 | |
| 38 | 1005 | ШарикBALL | 4931435461товар | 1 | 4002395890903 | |
| 39 | 1013 | ВинтSCREW | 4931435915товар | 1 | 4002395872121 | |
| 40 | 1014 | ШайбаWASHER | 4931435916товар | 1 | 4002395872138 | |
| 41 | 1026 | Резиновый кольцоRUBBER RING | 4931435468товар | 1 | 4002395890972 | |
| 42 | 1028 | Резиновый кольцоRUBBER RING | 4931435470товар | 1 | 4002395890996 | |
| 43 | 1029 | Пружина кольцоSPRING RING | 4931435471товар | 1 | 4002395891603 | |
| 44 | 1035 | Резиновый кольцоRUBBER RING | 4931435482товар | 1 | 4002395892310 | |
| 45 | 1037 | ШайбаWASHER | 4931435485товар | 1 | 4002395892341 |
