Дрель-шуруповёрт Milwaukee M12CDD-202C — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M12CDD-202C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12CDD-202CАртикул инструмента: 4933440390Код схемы: 400044039118 позицийКатегория: Дрели и шуруповёрты

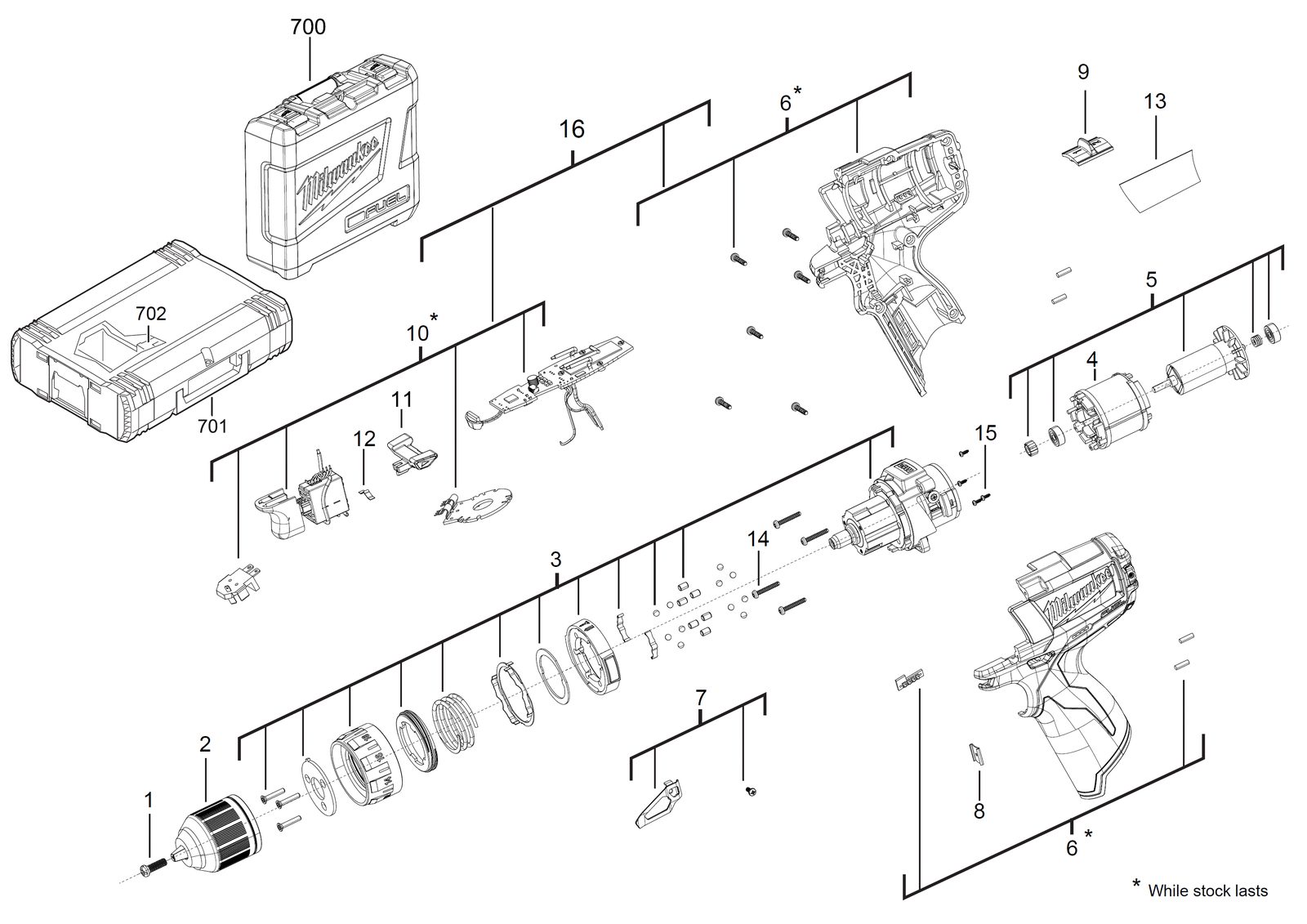

Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931433297товар | 1 | 4002395896684 | |
| 2 | 0002 | ПатронCHUCK | 4931435279товар | 1 | 4002395902583 | |
| 3 | 0003 | РедукторGEAR BOX | 4931435738товар | 1 | — | |
| 4 | 0004 | Статор / электрическое полеELECTRIC FIELD | 4931456540товар | 1 | 4002395162529 | |
| 5 | 0005 | Ротор / якорьARMATURE | 4931435725товар | 1 | 4002395866090 | |
| 6 | 0006 | КорпусHOUSING | 4931435731товар | 1 | — | |
| 7 | 0007 | RetainerRETAINER | 4931435732товар | 1 | 4002395866762 | |
| 8 | 0008 | Joining partJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 9 | 0009 | Slide выключательSLIDE SWITCH | 4931435733товар | 1 | 4002395866779 | |
| 10 | 0010 | ВыключательSWITCH | 4931435734товар | 1 | — | |
| 11 | 0011 | КнопкаBUTTON | 4931435735товар | 1 | 4002395866793 | |
| 12 | 0012 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 13 | 0013 | Шильдик / табличка данныхRATING PLATE | 4931435737товар | 1 | 4002395867417 | |
| 14 | 0014 | ВинтSCREW | 660230017товар | 1 | 4002395839742 | |
| 15 | 0015 | ВинтSCREW | 4931435726товар | 1 | 4002395866700 | |
| 16 | 0016 | Body корпус +switchBODY HOUSING +SWITCH | 4931452383товар | 1 | 4002395175000 | |
| 17 | 0700 | КейсCARRYING CASE | 4931435730товар | 1 | — | |
| 18 | 0702 | ВставкаINSERT | 4931436215товар | 1 | 4002395884209 |
