Пила Milwaukee M12CCS44-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M12CCS44-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12CCS44-0Артикул инструмента: 4933448225Код схемы: 400044822647 позицийКатегория: Пилы, лобзики и инструмент для резки

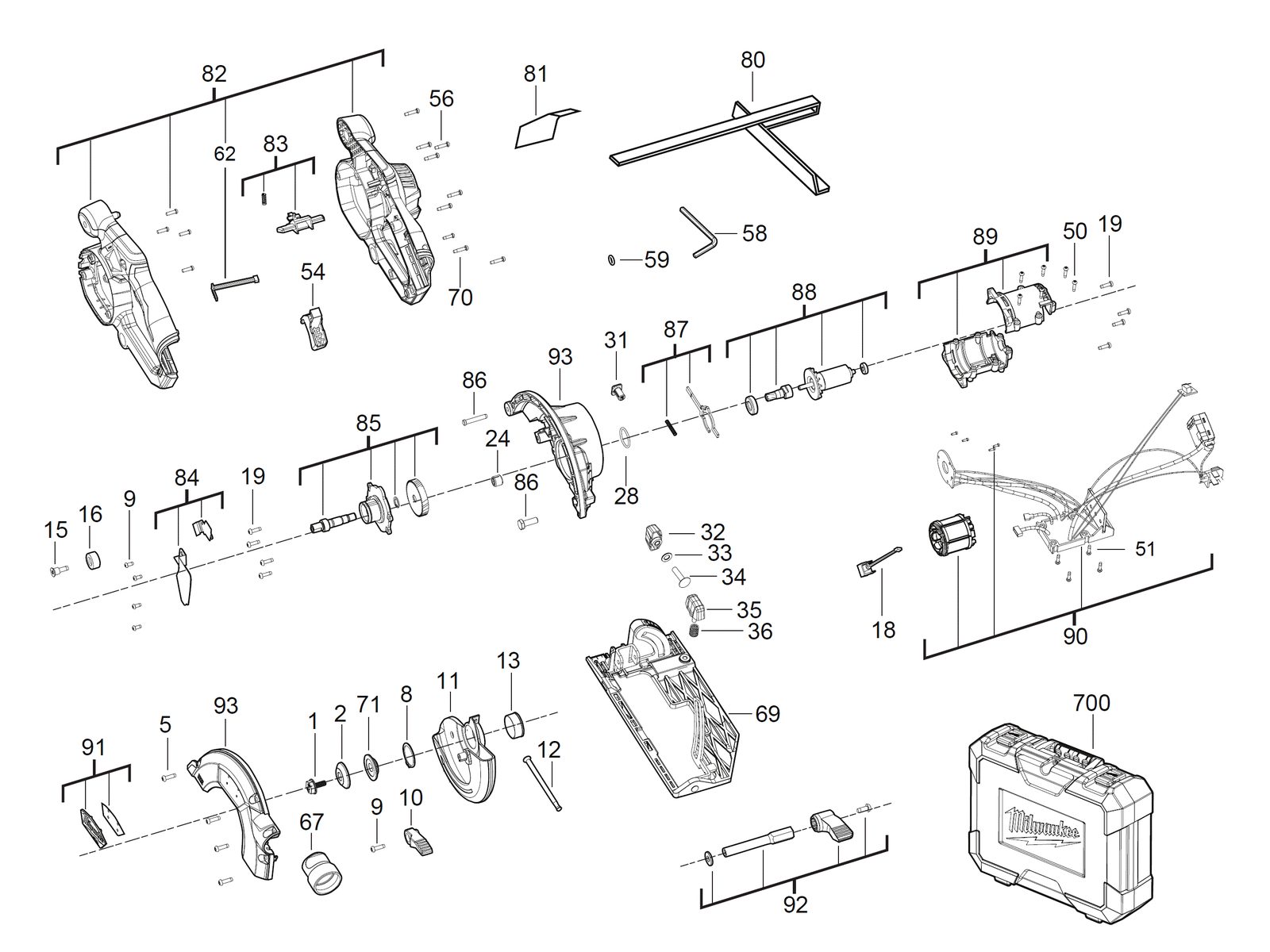

Схема инструмента
Таблица деталей — 47 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931436670товар | 1 | 4002395257508 | |
| 2 | 0002 | ФланецFLANGE | 4931436671товар | 1 | — | |
| 3 | 0005 | ВинтSCREW | 660165011товар | 1 | 4002395903702 | |
| 4 | 0008 | КольцоRING | 4931436672товар | 1 | 4002395257522 | |
| 5 | 0009 | ВинтSCREW | 4931436673товар | 1 | — | |
| 6 | 0010 | РычагLEVER | 4931436674товар | 1 | 4002395257546 | |
| 7 | 0011 | Защитный кожухGUARD | 4931436675товар | 1 | 4002395257553 | |
| 8 | 0012 | ПружинаSPRING | 692687001товар | 1 | 4002395849109 | |
| 9 | 0013 | ВтулкаSLEEVE | 4931436676товар | 1 | 4002395257560 | |
| 10 | 0015 | ВинтSCREW | 45040485товар | 1 | — | |
| 11 | 0016 | Резиновый bufferRUBBER BUFFER | 4931465876товар | 1 | 4058546239763 | |
| 12 | 0018 | Indicator комплектINDICATOR SET | 4931436677товар | 1 | — | |
| 13 | 0019 | Support roll держательSUPPORT ROLL HOLDER | 4931436678товар | 1 | — | |
| 14 | 0024 | Игольчатый подшипникNEEDLE BEARING | 4931435696товар | 1 | 4002395864492 | |
| 15 | 0028 | Уплотнительное кольцоO-RING | 4931436679товар | 1 | — | |
| 16 | 0031 | Push-buttonPUSH-BUTTON | 4931436680товар | 1 | — | |
| 17 | 0032 | Курок / выключательTRIGGER | 4931436114товар | 1 | 4002395881420 | |
| 18 | 0033 | ШайбаWASHER | 45881560товар | 1 | 4058546074845 | |
| 19 | 0034 | ВинтSCREW | 4931436681товар | 1 | 4002395258215 | |
| 20 | 0035 | Курок / выключательTRIGGER | 4931436113товар | 1 | 4002395881413 | |
| 21 | 0036 | ПружинаSPRING | 40500650товар | 1 | 4058546072742 | |
| 22 | 0050 | ВинтSCREW | 660230009товар | 1 | 4002395823222 | |
| 23 | 0051 | ВинтSCREW | 660230016товар | 1 | 4002395849840 | |
| 24 | 0054 | Курок / выключательTRIGGER | 4931436682товар | 1 | — | |
| 25 | 0056 | ВинтSCREW | 660031017товар | 1 | 4002395825189 | |
| 26 | 0058 | КлючKEY | 4931436125товар | 1 | 4002395878734 | |
| 27 | 0059 | Уплотнительное кольцоO-RING | 34404480товар | 1 | 4058546072193 | |
| 28 | 0062 | Разъём / соединительCONNECTOR | 4931436683товар | 1 | — | |
| 29 | 0067 | Suction sleeveSUCTION SLEEVE | 4931436684товар | 1 | — | |
| 30 | 0069 | Опорная плитаBASE PLATE | 4931436685товар | 1 | — | |
| 31 | 0070 | ВинтSCREW | 4931436686товар | 1 | 4002395258260 | |
| 32 | 0071 | ФланецFLANGE | 4931436687товар | 1 | 4002395258277 | |
| 33 | 0080 | Parallel guidePARALLEL GUIDE | 4931436688товар | 1 | 4002395258284 | |
| 34 | 0081 | Шильдик / табличка данныхRATING PLATE | 4931436689товар | 1 | — | |
| 35 | 0082 | РукояткаHANDLE | 4931436690товар | 1 | — | |
| 36 | 0083 | Push-buttonPUSH-BUTTON | 4931436691товар | 1 | 4002395258901 | |
| 37 | 0084 | StampSTAMP | 4931436692товар | 1 | — | |
| 38 | 0085 | РедукторGEAR BOX | 4931436693товар | 1 | 4002395258925 | |
| 39 | 0086 | Комплект болтовBOLT SET | 4931436694товар | 1 | — | |
| 40 | 0087 | ПружинаSPRING | 4931436695товар | 1 | — | |
| 41 | 0088 | Ротор / якорьARMATURE | 4931436696товар | 1 | 4002395258956 | |
| 42 | 0089 | Корпус двигателяMOTOR HOUSING | 4931436697товар | 1 | — | |
| 43 | 0090 | Статор / электрическое полеELECTRIC FIELD | 4931436698товар | 1 | 4002395258970 | |
| 44 | 0091 | Name пластинаNAME PLATE | 4931436699товар | 1 | 4002395258987 | |
| 45 | 0092 | Rebate depth gaugeREBATE DEPTH GAUGE | 4931436700товар | 1 | 4002395258994 | |
| 46 | 0093 | КорпусHOUSING | 4931436701товар | 1 | 4002395263554 | |
| 47 | 0700 | КейсCARRYING CASE | 4931436702товар | 1 | — |
