Пила Milwaukee M12CC-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M12CC-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12CC-0Артикул инструмента: 4933431600Код схемы: 400043160142 позицииКатегория: Пилы, лобзики и инструмент для резки

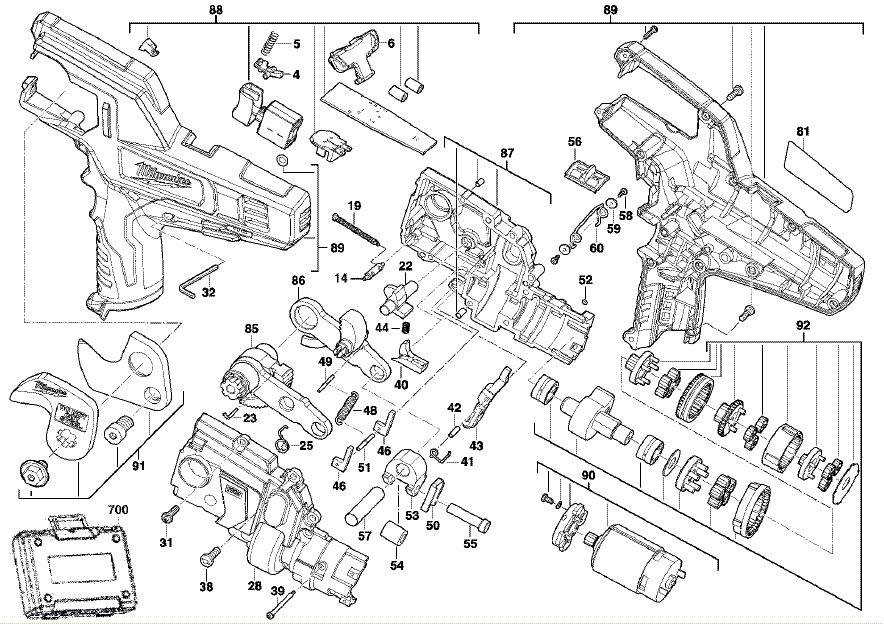

Схема инструмента
Таблица деталей — 42 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Turning knobTURNING KNOB | 4931435564товар | 1 | — | |
| 2 | 0005 | ПружинаSPRING | 4931435565товар | 1 | 4002395863112 | |
| 3 | 0006 | КнопкаBUTTON | 4931435563товар | 1 | — | |
| 4 | 0014 | ДержательHOLDER | 4931435562товар | 1 | — | |
| 5 | 0019 | RatchetRATCHET | 4931435561товар | 1 | 4002395862474 | |
| 6 | 0022 | РычагLEVER | 4931435560товар | 1 | — | |
| 7 | 0023 | Cylinder штифтCYLINDER PIN | 4931435559товар | 1 | 4002395862450 | |
| 8 | 0025 | ПружинаSPRING | 4931435558товар | 1 | 4002395862443 | |
| 9 | 0028 | РедукторGEAR BOX | 4931441892товар | 1 | 4002395868025 | |
| 10 | 0031 | ВинтSCREW | 661113008товар | 2 | 4002395830077 | |
| 11 | 0032 | Hexagon socketHEXAGON SOCKET | 4931435527товар | 1 | 4002395892433 | |
| 12 | 0038 | ВинтSCREW | 4931435228товар | 5 | 4002395860128 | |
| 13 | 0039 | ВинтSCREW | 4931435529товар | 2 | 4002395892457 | |
| 14 | 0040 | Joining partJOINING PART | 4931435530товар | 1 | 4002395892464 | |
| 15 | 0041 | ПружинаSPRING | 4931435531товар | 1 | 4002395892471 | |
| 16 | 0042 | ПружинаSPRING | 4931435532товар | 1 | — | |
| 17 | 0043 | Lock release комплектLOCK RELEASE KIT | 4931435533товар | 1 | 4002395892495 | |
| 18 | 0044 | ПружинаSPRING | 4931435534товар | 1 | — | |
| 19 | 0046 | Cylinder штифтCYLINDER PIN | 4931435535товар | 1 | 4002395861019 | |
| 20 | 0048 | ПружинаSPRING | 4931435536товар | 1 | 4002395861026 | |
| 21 | 0049 | Holding штифтHOLDING PIN | 4931435537товар | 1 | — | |
| 22 | 0050 | StampSTAMP | 4931435538товар | 1 | 4002395861040 | |
| 23 | 0051 | ПружинаSPRING | 4931435539товар | 1 | — | |
| 24 | 0052 | ГайкаNUT | 4931435540товар | 1 | — | |
| 25 | 0053 | ДержательHOLDER | 4931435541товар | 1 | 4002395861071 | |
| 26 | 0054 | ДержательHOLDER | 4931435542товар | 1 | 4002395861088 | |
| 27 | 0055 | Cylinder штифтCYLINDER PIN | 4931435543товар | 1 | 4002395861095 | |
| 28 | 0056 | Push buttonPUSH BUTTON | 4931435544товар | 1 | 4002395861705 | |
| 29 | 0057 | Cylinder штифтCYLINDER PIN | 4931435545товар | 1 | 4002395861712 | |
| 30 | 0058 | ВинтSCREW | 4931435546товар | 2 | — | |
| 31 | 0059 | ШайбаWASHER | 4931435547товар | 1 | — | |
| 32 | 0060 | Выключатель leverSWITCH LEVER | 4931435548товар | 1 | — | |
| 33 | 0081 | Шильдик / табличка данныхRATING PLATE | 4931435549товар | 1 | — | |
| 34 | 0085 | ВалSHAFT | 4931435550товар | 1 | — | |
| 35 | 0086 | РычагLEVER | 4931435551товар | 1 | — | |
| 36 | 0087 | Шестерня кейсGEAR CASE | 4931435552товар | 1 | — | |
| 37 | 0088 | ВыключательSWITCH | 4931435553товар | 1 | 4002395861798 | |
| 38 | 0089 | Рукоятка compl.HANDLE COMPL. | 4931435554товар | 1 | — | |
| 39 | 0090 | Двигатель в сбореMOTOR ASSEMBLY | 4931435555товар | 1 | 4002395862412 | |
| 40 | 0092 | Шестерня редуктор комплектGEAR BOX KIT | 4931435556товар | 1 | 4002395862429 | |
| 41 | 0700 | КейсCARRYING CASE | 4931435557товар | 1 | — | |
| 42 | 0091 | Spare нож кабель cutter bl statSPARE BLADE Cable Cutter Bl Stat | 4932430070товар | 1 | 4002395377312 |
