Пила Milwaukee M12BSWP-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M12BSWP-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BSWP-0Артикул инструмента: 4933479639Код схемы: 400049120521 позицияКатегория: Пилы, лобзики и инструмент для резки

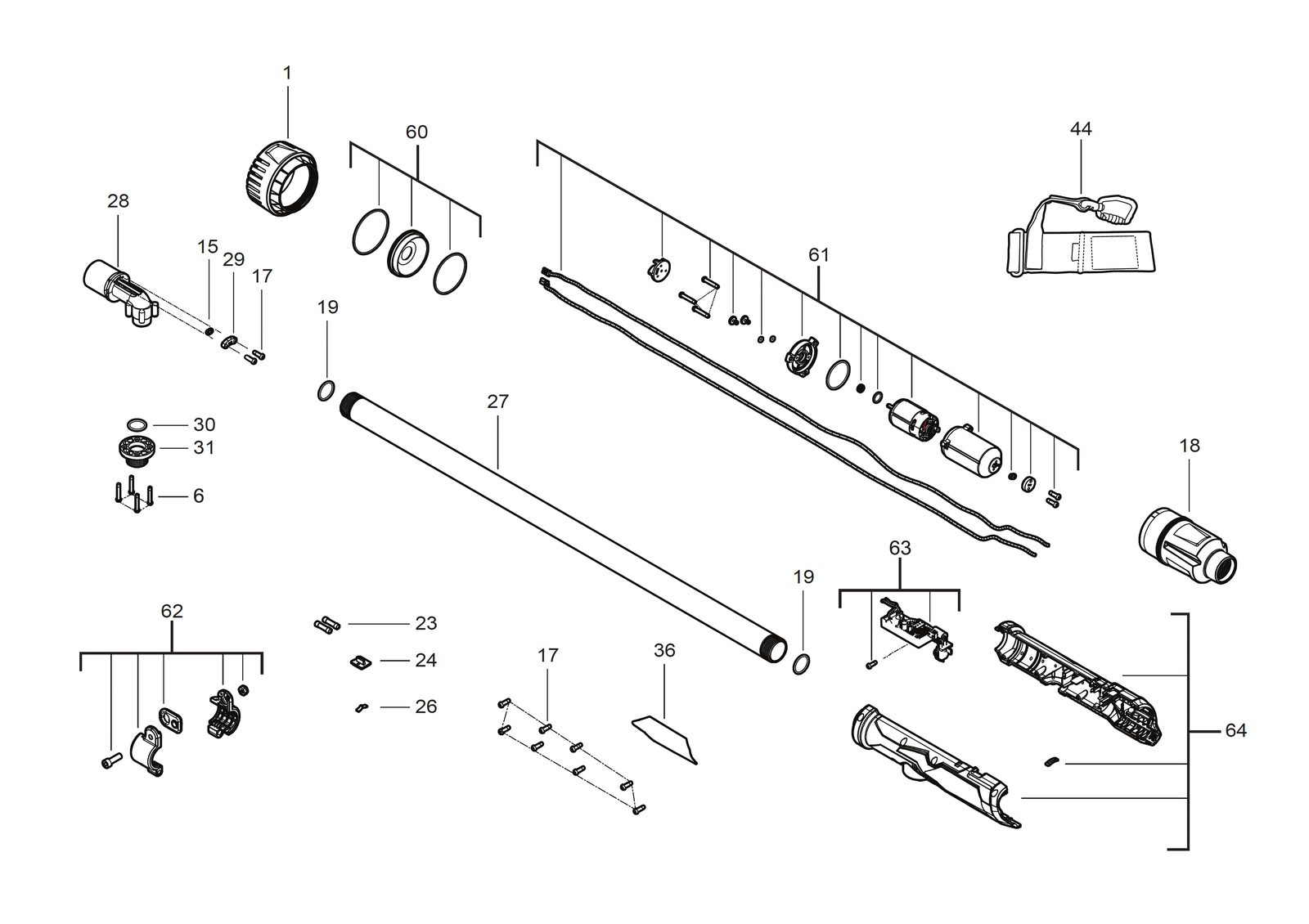

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ФильтрFILTER | 4931480620товар | 1 | 4058546426354 | |
| 2 | 0006 | ВинтSCREW | 4931480621товар | 4 | 4058546426361 | |
| 3 | 0015 | Резиновый stopRUBBER STOP | 4931480622товар | 1 | 4058546426378 | |
| 4 | 0017 | ВинтSCREW | 4931480623товар | 12 | 4058546426385 | |
| 5 | 0018 | Корпус двигателяMOTOR HOUSING | 4931480624товар | 1 | 4058546426392 | |
| 6 | 0019 | Уплотнительное кольцоO-RING | 4931480625товар | 2 | 4058546426408 | |
| 7 | 0023 | Разъём / соединительCONNECTOR | 4931480626товар | 2 | 4058546426415 | |
| 8 | 0024 | SliderSLIDER | 4931480627товар | 1 | 4058546426422 | |
| 9 | 0026 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 10 | 0027 | ШтокROD | 4931480628товар | 1 | 4058546426439 | |
| 11 | 0028 | Hose couplingHOSE COUPLING | 4931480629товар | 1 | 4058546426446 | |
| 12 | 0029 | Retaining пластинаRETAINING PLATE | 4931480630товар | 1 | 4058546426453 | |
| 13 | 0030 | Уплотнительное кольцоO-RING | 4931472111товар | 1 | 4058546283285 | |
| 14 | 0031 | FittingFITTING | 4931480631товар | 1 | 4058546426460 | |
| 15 | 0036 | Шильдик / табличка данныхRATING PLATE | 4931480632товар | 1 | 4058546426477 | |
| 16 | 0060 | КолпачокCAP | 4931480633товар | 1 | 4058546426484 | |
| 17 | 0061 | ДвигательMOTOR | 4931480634товар | 1 | 4058546426491 | |
| 18 | 0062 | ClampCLAMP | 4931480635товар | 1 | 4058546426507 | |
| 19 | 0063 | ЭлектронныйELECTRONIC | 4931480636товар | 1 | 4058546426514 | |
| 20 | 0064 | КорпусHOUSING | 4931480637товар | 1 | 4058546426521 | |
| 21 | 0044 | Quick-connect wrist lanyardQUICK-CONNECT WRIST LANYARD | 4932472108товар | 1 | 4058546325046 |
