Пила Milwaukee M12BST-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M12BST-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BST-0Артикул инструмента: 4933459634Код схемы: 400045898722 позицииКатегория: Пилы, лобзики и инструмент для резки

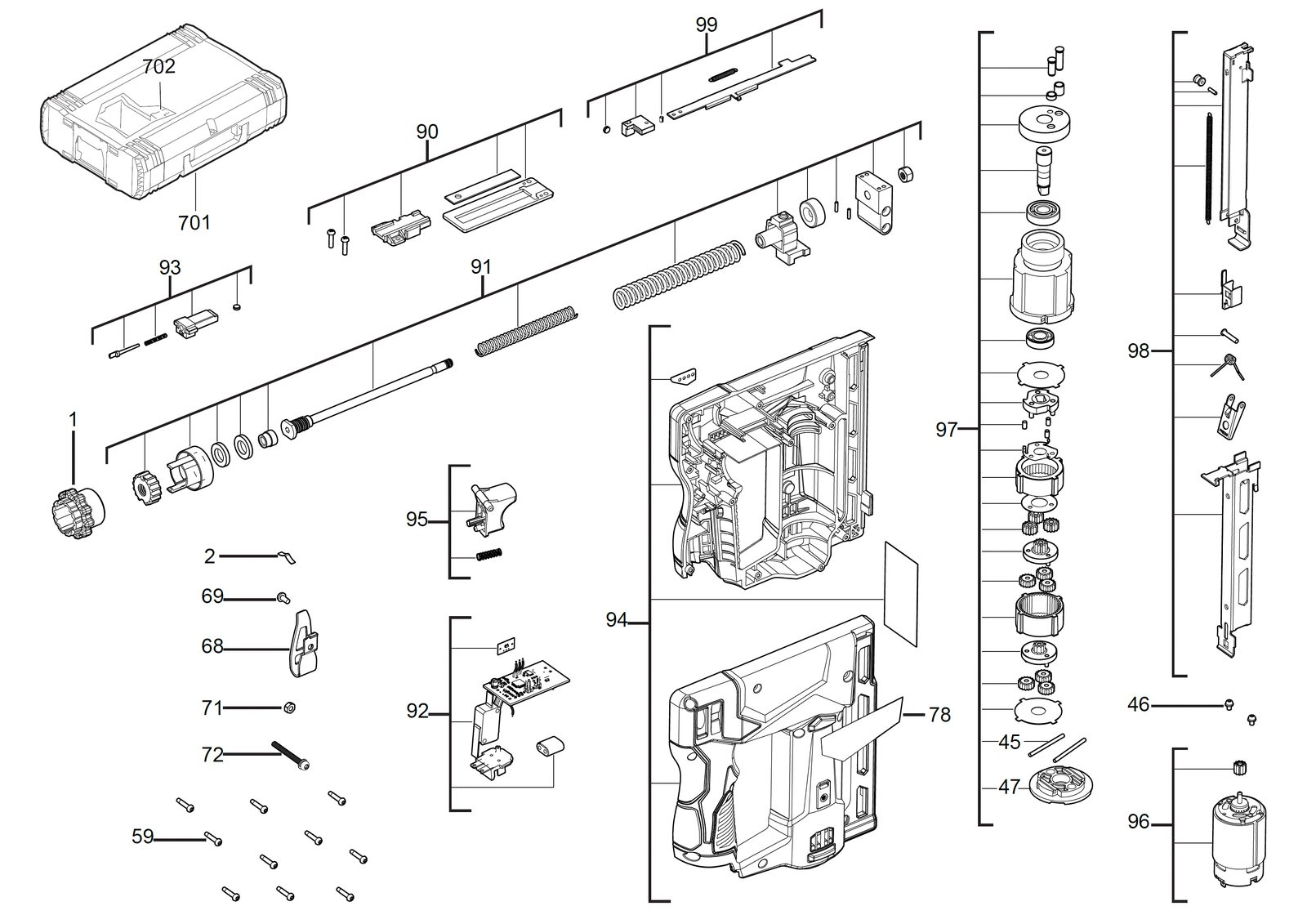

Схема инструмента
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВтулкаSLEEVE | 4931461931товар | 1 | 4058546230319 | |
| 2 | 0002 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 3 | 0045 | ШтифтPIN | 4931435945товар | 2 | — | |
| 4 | 0046 | ВинтSCREW | 4931461932товар | 2 | 4058546230326 | |
| 5 | 0047 | Корпус крышкаHOUSING COVER | 4931461933товар | 1 | 4058546230333 | |
| 6 | 0059 | ВинтSCREW | 660570005товар | 10 | 4002395827329 | |
| 7 | 0068 | StampSTAMP | 4931436593товар | 1 | 4002395255856 | |
| 8 | 0069 | ВинтSCREW | 4931436566товар | 1 | 4002395257638 | |
| 9 | 0071 | Фиксирующий гайкаLOCKING NUT | 4931461934товар | 1 | 4058546230340 | |
| 10 | 0072 | ВинтSCREW | 4931461935товар | 1 | 4058546230357 | |
| 11 | 0078 | Шильдик / табличка данныхRATING PLATE | 4931461936товар | 1 | 4058546230364 | |
| 12 | 0090 | GuideGUIDE | 4931461937товар | 1 | 4058546230371 | |
| 13 | 0091 | Ведущий валDRIVING SHAFT | 4931461938товар | 1 | 4058546230388 | |
| 14 | 0092 | Электронный выключательELECTRONIC SWITCH | 4931461939товар | 1 | 4058546230395 | |
| 15 | 0093 | Magnetic держательMAGNETIC HOLDER | 4931461940товар | 1 | 4058546230401 | |
| 16 | 0094 | КорпусHOUSING | 4931461941товар | 1 | 4058546230418 | |
| 17 | 0095 | Курок / выключательTRIGGER | 4931461942товар | 1 | 4058546230425 | |
| 18 | 0096 | Двигатель в сбореMOTOR ASSEMBLY | 4931461943товар | 1 | 4058546230432 | |
| 19 | 0097 | Комплект шестерёнGEAR KIT | 4931461944товар | 1 | 4058546230449 | |
| 20 | 0098 | MagazineMAGAZINE | 4931461945товар | 1 | 4058546230456 | |
| 21 | 0099 | КонтактCONTACT | 4931461946товар | 1 | 4058546230463 | |
| 22 | 0702 | ВставкаINSERT | 4931461947товар | 1 | 4058546230470 |
