Пила Milwaukee M12BSD-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M12BSD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BSD-0Артикул инструмента: 4933447135Код схемы: 40004472428 позицийКатегория: Пилы, лобзики и инструмент для резки

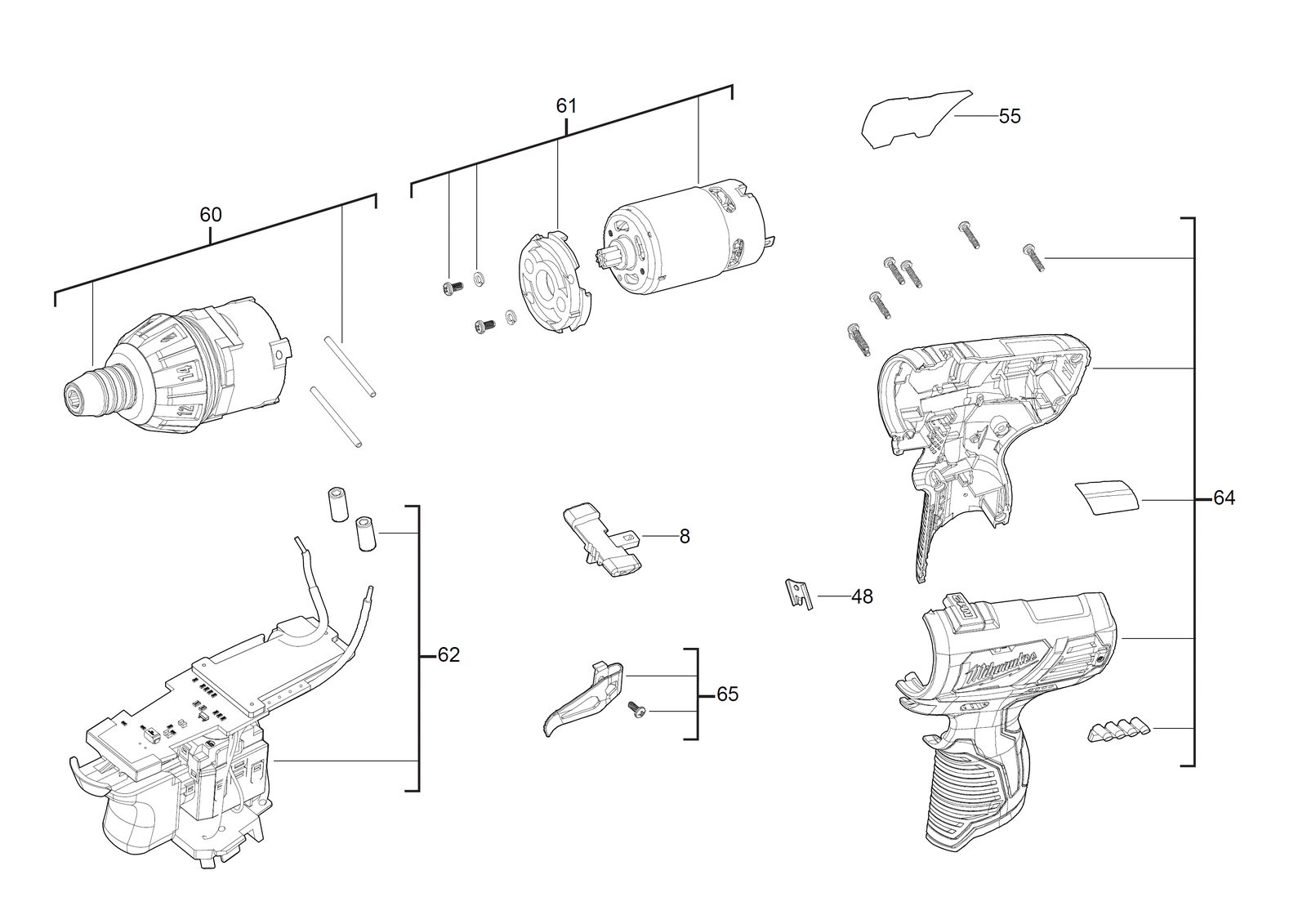

Схема инструмента
Таблица деталей — 8 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0008 | Push buttonPUSH BUTTON | 4931436325товар | 1 | 4002395252565 | |
| 2 | 0048 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 3 | 0055 | НаклейкаLABEL | 4931436330товар | 1 | 4002395172146 | |
| 4 | 0060 | Шестерня кейсGEAR CASE | 4931436329товар | 1 | 4002395253203 | |
| 5 | 0061 | Двигатель в сбореMOTOR ASSEMBLY | 4931436328товар | 1 | 4002395252596 | |
| 6 | 0062 | Выключатель в сбореSWITCH ASSEMBLY | 4931436327товар | 1 | 4002395252589 | |
| 7 | 0064 | КорпусHOUSING | 4931436326товар | 1 | 4002395252572 | |
| 8 | 0065 | ДержательHOLDER | 4931436331товар | 1 | 4002395253210 |
