Пила Milwaukee M12BS-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M12BS-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BS-0Артикул инструмента: 4933431310Код схемы: 400043131139 позицийКатегория: Пилы, лобзики и инструмент для резки

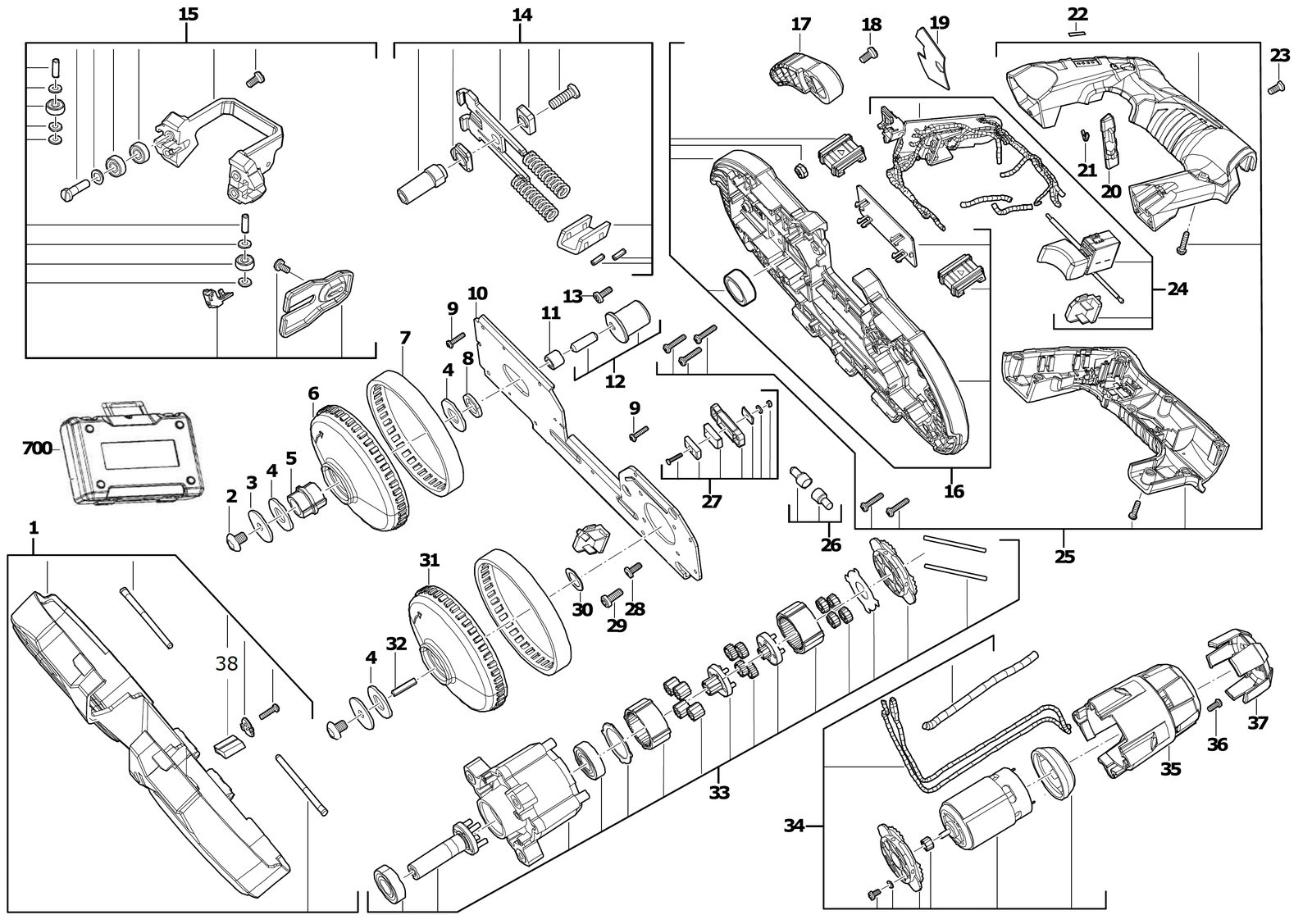

Схема инструмента
Таблица деталей — 39 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КрышкаCOVER | 4931435351товар | 1 | 4002395893683 | |
| 2 | 0002 | ВинтSCREW | 661299001товар | 2 | 4002395829804 | |
| 3 | 0003 | ШайбаWASHER | 633266001товар | 2 | — | |
| 4 | 0004 | ШайбаWASHER | 560189001товар | 3 | 4002395829903 | |
| 5 | 0005 | BushBUSH | 4931435352товар | 1 | 4002395893690 | |
| 6 | 0006 | Корпус левыйHOUSING LEFT | 4931435324товар | 1 | 4002395895618 | |
| 7 | 0007 | ШкивPULLEY | 560142001товар | 2 | 4002395829897 | |
| 8 | 0008 | ШайбаWASHER | 4931435325товар | 1 | 4002395895625 | |
| 9 | 0009 | ВинтSCREW | 4931453799товар | 13 | 4002395141067 | |
| 10 | 0010 | КрышкаCOVER | 4931435327товар | 1 | 4002395895649 | |
| 11 | 0011 | BushBUSH | 692129001товар | 1 | 4002395830169 | |
| 12 | 0012 | ВалSHAFT | 4931435329товар | 1 | — | |
| 13 | 0013 | ВинтSCREW | 4931435330товар | 1 | — | |
| 14 | 0014 | Пружина пластинаSPRING PLATE | 4931435331товар | 1 | 4002395895687 | |
| 15 | 0015 | GuideGUIDE | 4931435332товар | 1 | 4002395895694 | |
| 16 | 0016 | Крышка в сбореCOVER ASSY | 4931435333товар | 1 | 4002395892907 | |
| 17 | 0017 | ПластинаPLATE | 4931435334товар | 1 | 4002395892914 | |
| 18 | 0018 | ВинтSCREW | 06827253товар | 1 | 4058546068950 | |
| 19 | 0019 | Шильдик / табличка данныхRATING PLATE | 4931435335товар | 1 | — | |
| 20 | 0020 | Lock release комплектLOCK RELEASE KIT | 4931435336товар | 1 | 4002395892938 | |
| 21 | 0021 | Push-buttonPUSH-BUTTON | 4931435337товар | 1 | 4002395892945 | |
| 22 | 0022 | Adhesive наклейкаADHESIVE LABEL | 4931435338товар | 1 | — | |
| 23 | 0023 | ВинтSCREW | 4931435339товар | 1 | — | |
| 24 | 0024 | ЭлектронныйELECTRONIC | 4931435340товар | 1 | 4002395892976 | |
| 25 | 0025 | Комплект рукояткиHANDLE SET | 4931435341товар | 1 | — | |
| 26 | 0026 | Разъём / соединительCONNECTOR | 790009001товар | 2 | 4002395772445 | |
| 27 | 0027 | Connection пластинаCONNECTION PLATE | 4931435342товар | 1 | 4002395892990 | |
| 28 | 0028 | ВинтSCREW | 4931435343товар | 4 | — | |
| 29 | 0029 | ВинтSCREW | 4931435344товар | 1 | — | |
| 30 | 0030 | ШайбаWASHER | 4931435345товар | 1 | — | |
| 31 | 0031 | ШкивPULLEY | 303210001товар | 1 | 4002395830398 | |
| 32 | 0032 | КлючKEY | 672962001товар | 1 | 4002395830206 | |
| 33 | 0033 | Шестерня headGEAR HEAD | 4931435346товар | 1 | — | |
| 34 | 0034 | Двигатель в сбореMOTOR ASSEMBLY | 4931435347товар | 1 | 4002395893645 | |
| 35 | 0035 | Корпус двигателяMOTOR HOUSING | 4931435348товар | 1 | 4002395893652 | |
| 36 | 0036 | ВинтSCREW | 660230016товар | 4 | 4002395849840 | |
| 37 | 0037 | Корпус двигателяMOTOR HOUSING | 4931435349товар | 1 | — | |
| 38 | 0038 | ЩёткаBRUSH | 4931465523товар | 1 | 4058546236236 | |
| 39 | 0700 | КейсCARRYING CASE | 4931435350товар | 1 | — |
