Дрели и шуруповёрты · схема и детали

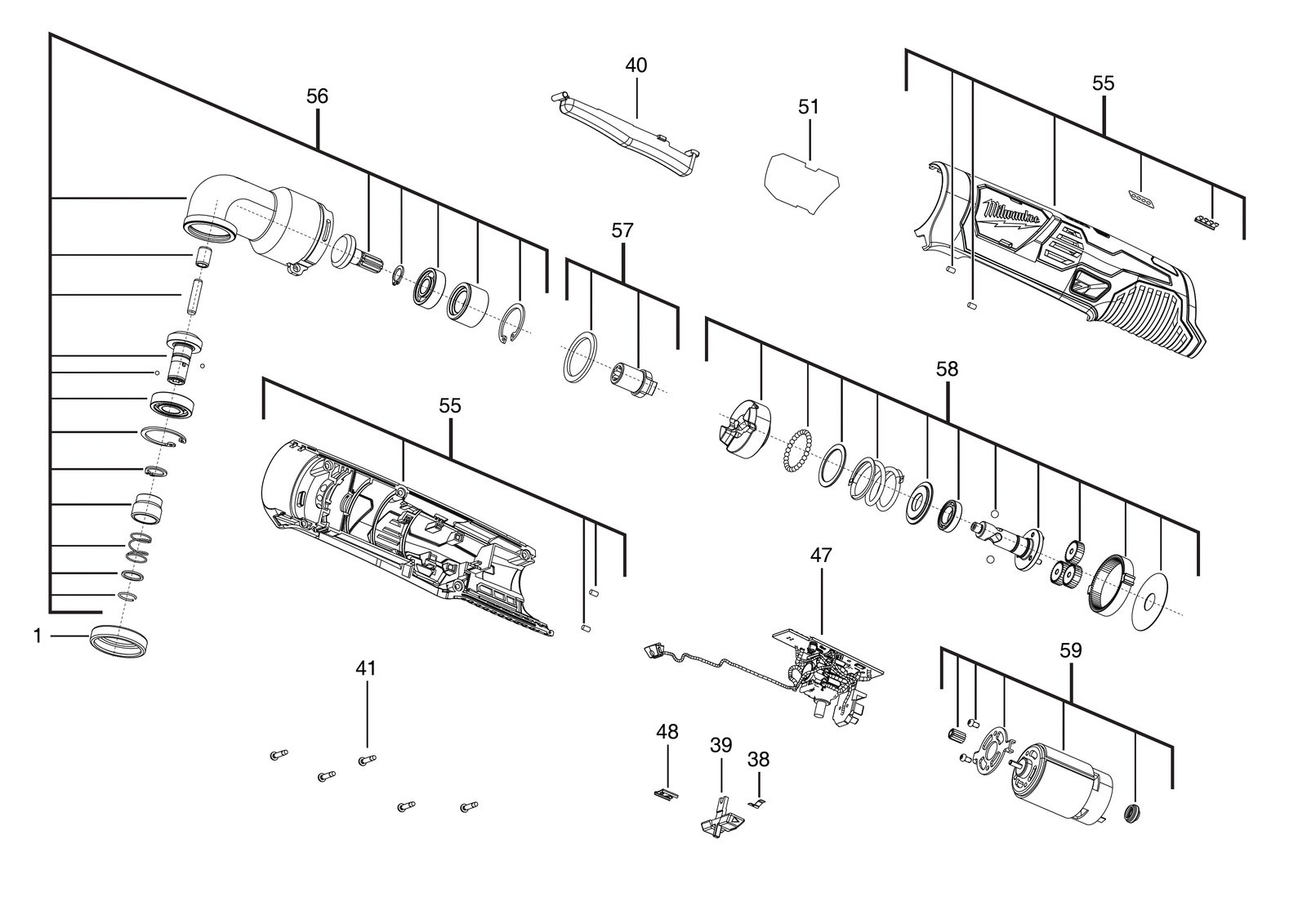

Дрель-шуруповёрт Milwaukee M12BRAID-0 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M12BRAID-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BRAID-0Артикул инструмента: 4933451247Код схемы: 400045271013 позицийКатегория: Дрели и шуруповёрты
Схема инструмента
Таблица деталей — 13 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый кольцоRUBBER RING | 4931436476товар | 1 | 4002395250424 | |
| 2 | 0038 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 3 | 0039 | Выключатель leverSWITCH LEVER | 4931453387товар | 1 | 4002395147168 | |
| 4 | 0040 | Курок / выключательTRIGGER | 4931453388товар | 1 | 4002395147175 | |
| 5 | 0041 | ВинтSCREW | 660570005товар | 5 | 4002395827329 | |
| 6 | 0047 | ВыключательSWITCH | 4931453389товар | 1 | 4002395147182 | |
| 7 | 0048 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 8 | 0051 | Шильдик / табличка данныхRATING PLATE | 4931453390товар | 1 | 4002395147199 | |
| 9 | 0055 | КорпусHOUSING | 4931453391товар | 1 | — | |
| 10 | 0056 | Axle wobbleAXLE WOBBLE | 4931453392товар | 1 | 4002395147823 | |
| 11 | 0057 | Ведущий валDRIVING SHAFT | 4931453393товар | 1 | 4002395147830 | |
| 12 | 0058 | Ударный болтIMPACT BOLT | 4931453394товар | 1 | 4002395147847 | |
| 13 | 0059 | Двигатель в сбореMOTOR ASSEMBLY | 4931453395товар | 1 | 4002395147854 |
