Шлифовальная машина Milwaukee M12BPS-0 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M12BPS-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BPS-0Артикул инструмента: 4933447791Код схемы: 400050909017 позицийКатегория: Шлифовальные и полировальные машины

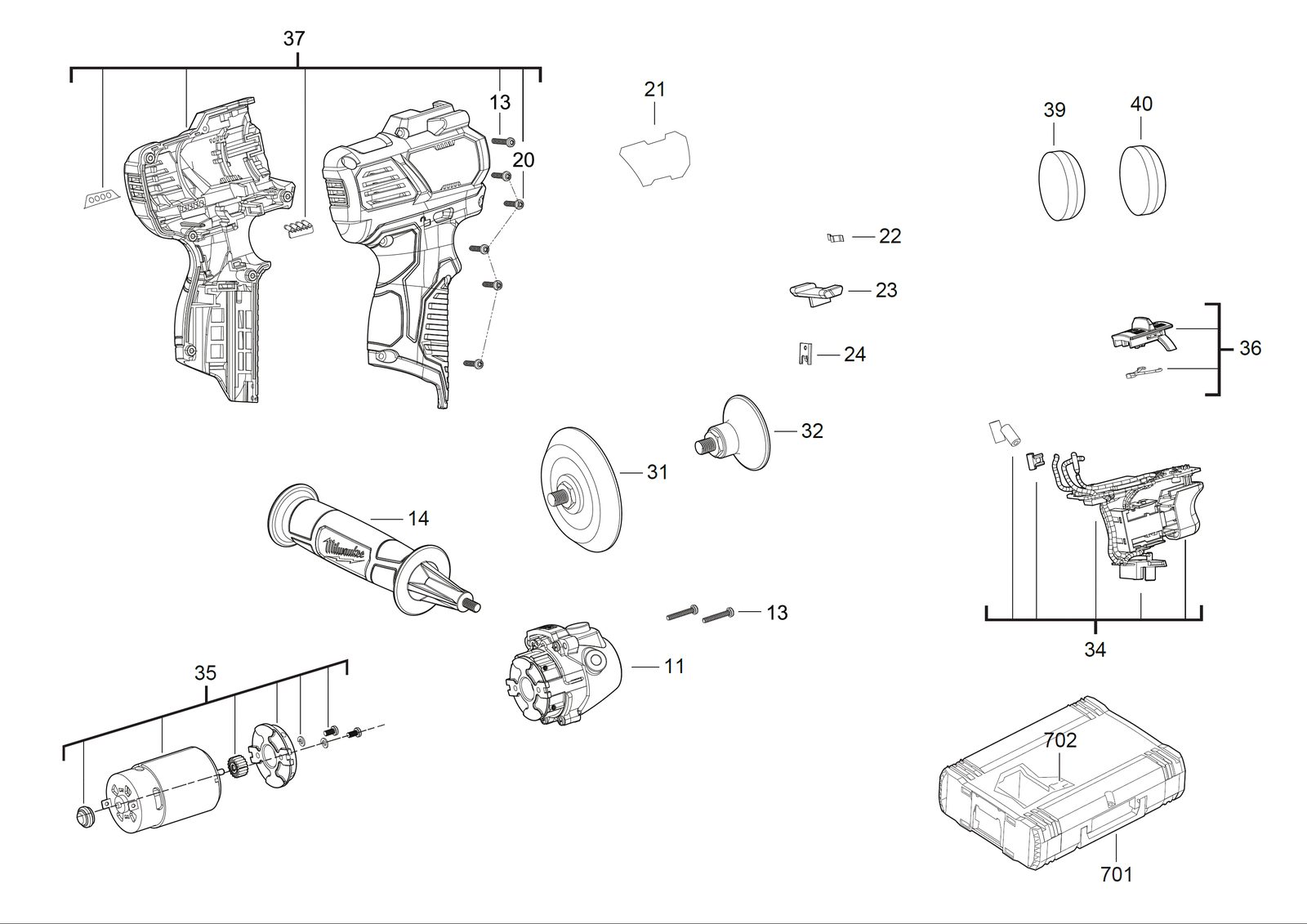

Схема инструмента
Таблица деталей — 17 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0011 | Шестерня редуктор комплектGEAR BOX KIT | 4931436287товар | 1 | 4002395252268 | |
| 2 | 0013 | ВинтSCREW | 660230017товар | 1 | 4002395839742 | |
| 3 | 0014 | Рукоятка compl.HANDLE COMPL. | 4931436288товар | 1 | 4002395252275 | |
| 4 | 0020 | ВинтSCREW | 660570005товар | 1 | 4002395827329 | |
| 5 | 0021 | Шильдик / табличка данныхRATING PLATE | 4931507925товар | 1 | 4058546625870 | |
| 6 | 0022 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 7 | 0023 | Push buttonPUSH BUTTON | 4931436291товар | 1 | 4002395252282 | |
| 8 | 0024 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 9 | 0031 | Polish back pad m9x0.75 76mm-1pcPolish Back Pad M9x0.75 76mm-1pc | 4932430488товар | 1 | 4002395381494 | |
| 10 | 0032 | Polish back pad fibre m9x0.75 46mm-1pcPolish Back Pad Fibre M9x0.75 46mm-1pc | 4932430492товар | 1 | 4002395381531 | |
| 11 | 0034 | Электронный elementELECTRONIC ELEMENT | 4931436293товар | 1 | 4002395252916 | |
| 12 | 0035 | Двигатель в сбореMOTOR ASSEMBLY | 4931436294товар | 1 | 4002395252923 | |
| 13 | 0036 | Выключатель в сбореSWITCH ASSEMBLY | 4931436295товар | 1 | 4002395252930 | |
| 14 | 0037 | КорпусHOUSING | 4931436286товар | 1 | 4002395252244 | |
| 15 | 0039 | Polish sponge soft hl 80mm-1pcPolish Sponge Soft HL 80mm-1pc | 4932430490товар | 1 | 4002395381517 | |
| 16 | 0040 | Polish sponge hard hl 80mm-1pcPolish Sponge Hard HL 80mm-1pc | 4932430489товар | 1 | 4002395381500 | |
| 17 | 0702 | ВставкаINSERT | 4931436289товар | 1 | 4002395172139 |
