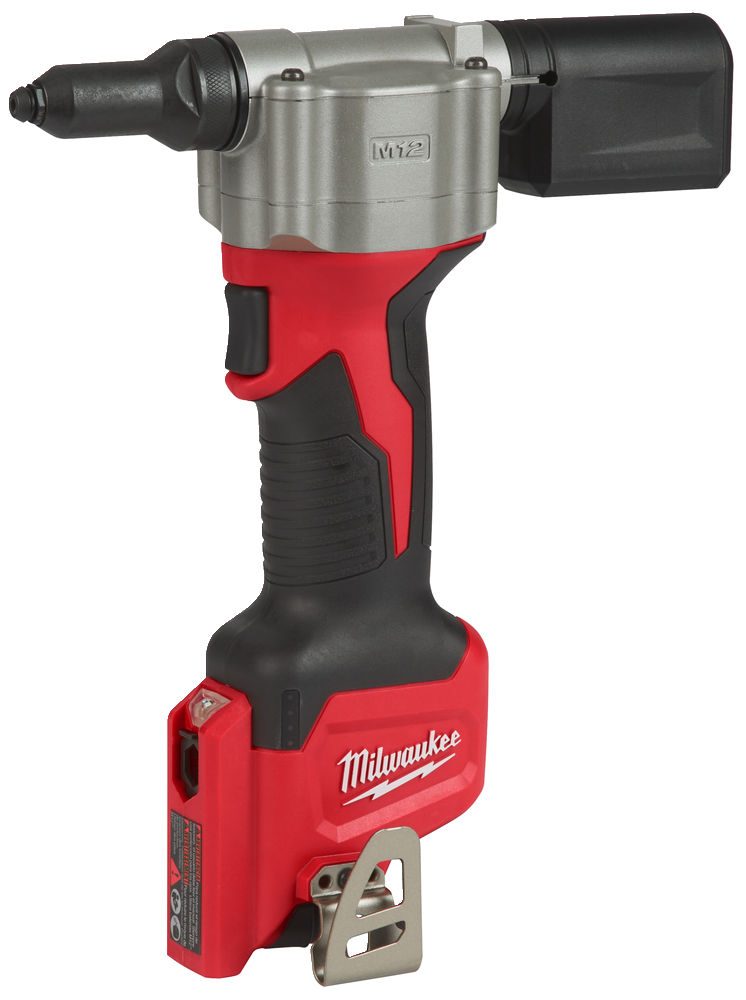

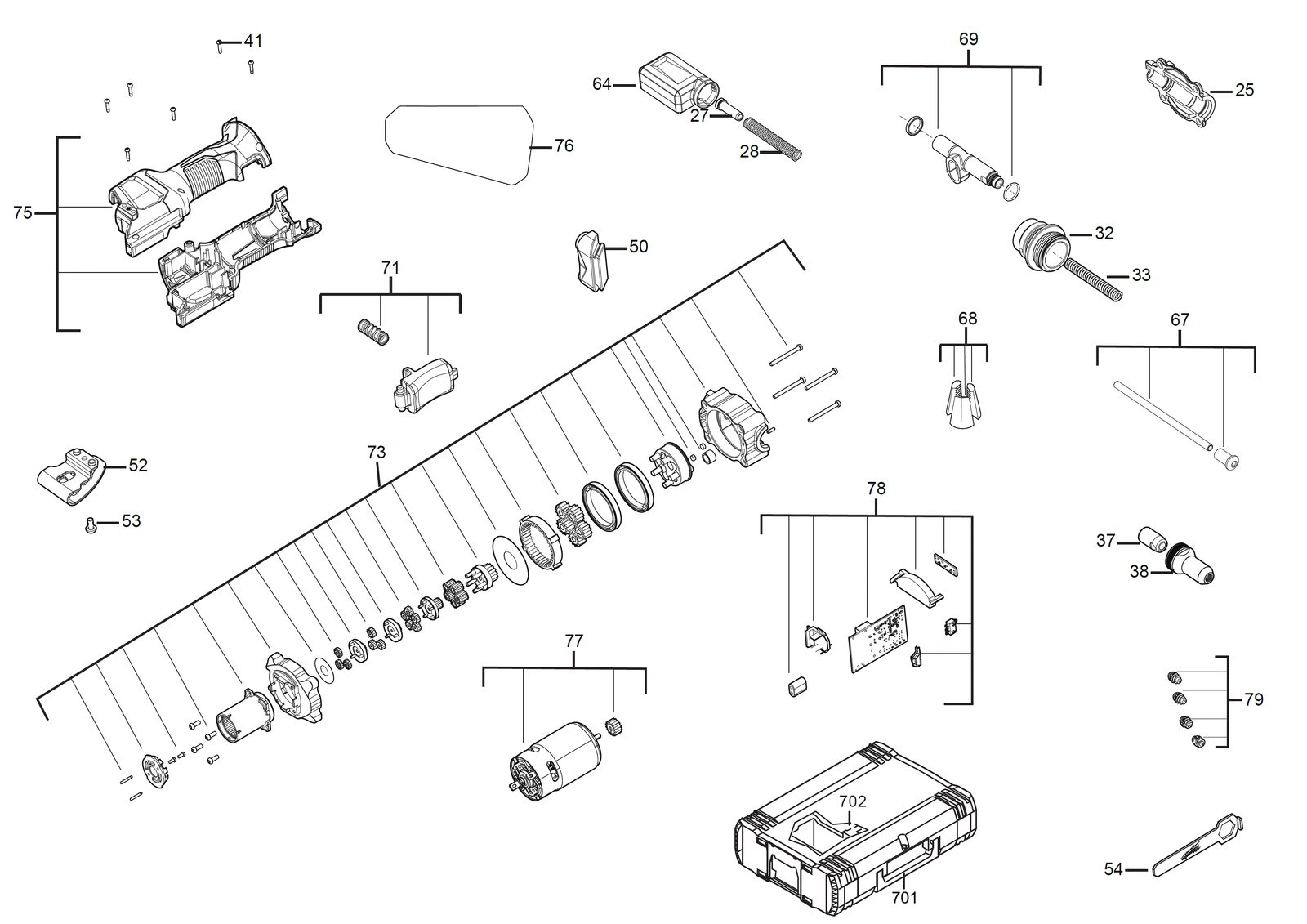

Заклёпочник Milwaukee M12BPRT-201X GB2 — взрыв-схема
Сервисная страница: Заклёпочник Milwaukee M12BPRT-201X GB2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BPRT-201X GB2Артикул инструмента: 4933464406Код схемы: 400046707324 позицииКатегория: Заклёпочники и пресс-инструмент
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0025 | КорпусHOUSING | 4931465700товар | 1 | 4058546238001 | |
| 2 | 0027 | ВтулкаSLEEVE | 4931465701товар | 1 | 4058546238018 | |
| 3 | 0028 | ПружинаSPRING | 4931465702товар | 1 | 4058546238025 | |
| 4 | 0032 | ВтулкаSLEEVE | 4931465703товар | 1 | 4058546238032 | |
| 5 | 0033 | ПружинаSPRING | 4931465704товар | 1 | 4058546238049 | |
| 6 | 0037 | ClampCLAMP | 4931465705товар | 1 | 4058546238056 | |
| 7 | 0038 | ClampCLAMP | 4931465706товар | 1 | 4058546238063 | |
| 8 | 0041 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 9 | 0050 | ДержательHOLDER | 4931465707товар | 1 | 4058546238070 | |
| 10 | 0052 | ДержательHOLDER | 4931453220товар | 1 | 4002395152537 | |
| 11 | 0053 | ВинтSCREW | 4931436566товар | 1 | 4002395257638 | |
| 12 | 0054 | КлючWRENCH | 4931465708товар | 1 | 4058546238087 | |
| 13 | 0064 | КорпусHOUSING | 4931465709товар | 1 | 4058546238094 | |
| 14 | 0067 | Выключатель barSWITCH BAR | 4931465710товар | 1 | 4058546238100 | |
| 15 | 0068 | Пара of jawsPAIR OF JAWS | 4931465711товар | 1 | 4058546238117 | |
| 16 | 0069 | КорпусHOUSING | 4931465712товар | 1 | 4058546238124 | |
| 17 | 0071 | Курок / выключательTRIGGER | 4931465713товар | 1 | 4058546238131 | |
| 18 | 0073 | Комплект шестерёнGEAR KIT | 4931465714товар | 1 | 4058546238148 | |
| 19 | 0075 | КорпусHOUSING | 4931465715товар | 1 | 4058546238155 | |
| 20 | 0076 | Шильдик / табличка данныхRATING PLATE | 4931465716товар | 1 | 4058546238162 | |
| 21 | 0077 | Двигатель в сбореMOTOR ASSEMBLY | 4931465717товар | 1 | 4058546238179 | |
| 22 | 0078 | ЭлектронныйELECTRONIC | 4931465718товар | 1 | 4058546238186 | |
| 23 | 0079 | 4pcs riv.tool nose комплект (retaining)4PCS RIV.TOOL NOSE SET (RETAINING) | 48540100товар | 1 | — | |
| 24 | 0702 | ВставкаINSERT | 4931465719товар | 1 | 4058546238193 |
