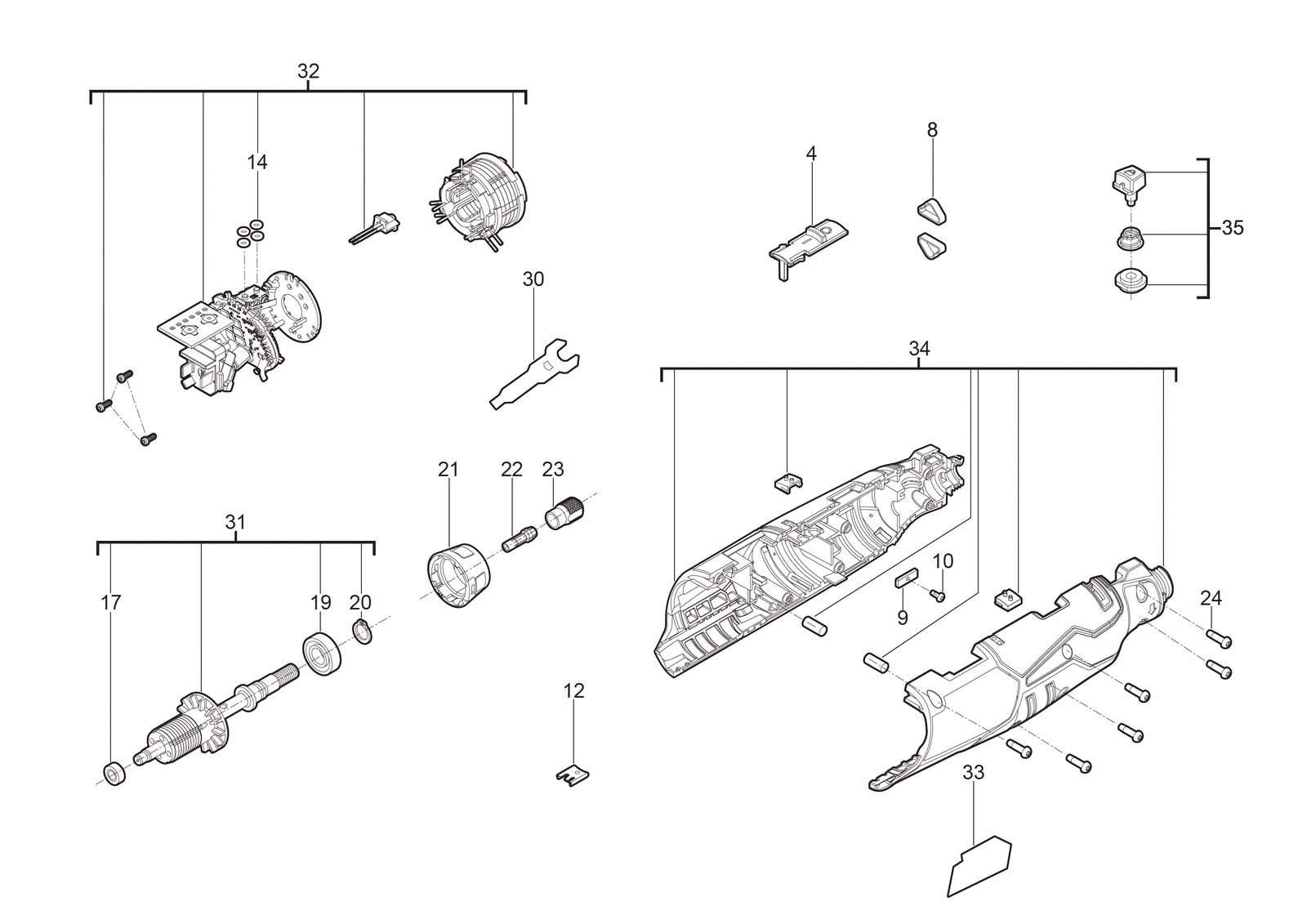

Шлифовальная машина Milwaukee M12BLROT-0 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee M12BLROT-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BLROT-0Артикул инструмента: 4933493591Код схемы: 400049782019 позицийКатегория: Шлифовальные и полировальные машины
Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Выключатель on-offSWITCH ON-OFF | 4931496056товар | 1 | 4058546531935 | |
| 2 | 0008 | Пружина пластинаSPRING PLATE | 4931496057товар | 2 | 4058546531942 | |
| 3 | 0009 | Выключатель retainerSWITCH RETAINER | 4931496058товар | 1 | 4058546531959 | |
| 4 | 0010 | ВинтSCREW | 4931480724товар | 1 | 4058546427399 | |
| 5 | 0012 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 6 | 0014 | Уплотнительное кольцоO-RING | 4931480707товар | 4 | 4058546427221 | |
| 7 | 0017 | Шариковый подшипникBALL BEARING | 4931496059товар | 1 | 4058546531966 | |
| 8 | 0019 | Шариковый подшипникBALL BEARING | 4931496060товар | 1 | 4058546531973 | |
| 9 | 0020 | Retaining пружинаRETAINING SPRING | 4931435569товар | 1 | 4002395862580 | |
| 10 | 0021 | Корпус крышкаHOUSING COVER | 4931496061товар | 1 | 4058546531980 | |
| 11 | 0022 | ЦангаCOLLET | 4931496062товар | 1 | 4058546531997 | |
| 12 | 0023 | Clamping гайкаCLAMPING NUT | 4931496063товар | 1 | 4058546532000 | |
| 13 | 0024 | ВинтSCREW | 4931436686товар | 6 | 4002395258260 | |
| 14 | 0030 | КлючSPANNER | 4931496064товар | 1 | 4058546532017 | |
| 15 | 0031 | РоторROTOR | 4931496065товар | 1 | 4058546532024 | |
| 16 | 0032 | ЭлектронныйELECTRONIC | 4931496066товар | 1 | 4058546532031 | |
| 17 | 0033 | Шильдик / табличка данныхRATING PLATE | 4931496067товар | 1 | 4058546532048 | |
| 18 | 0034 | КорпусHOUSING | 4931496068товар | 1 | 4058546532055 | |
| 19 | 0035 | Lock release комплектLOCK RELEASE KIT | 4931496069товар | 1 | 4058546532062 |
