Пила Milwaukee M12BLPRS-202 — взрыв-схема
Сервисная страница: Пила Milwaukee M12BLPRS-202. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BLPRS-202Артикул инструмента: 4933480115Код схемы: 400049195621 позицияКатегория: Пилы, лобзики и инструмент для резки

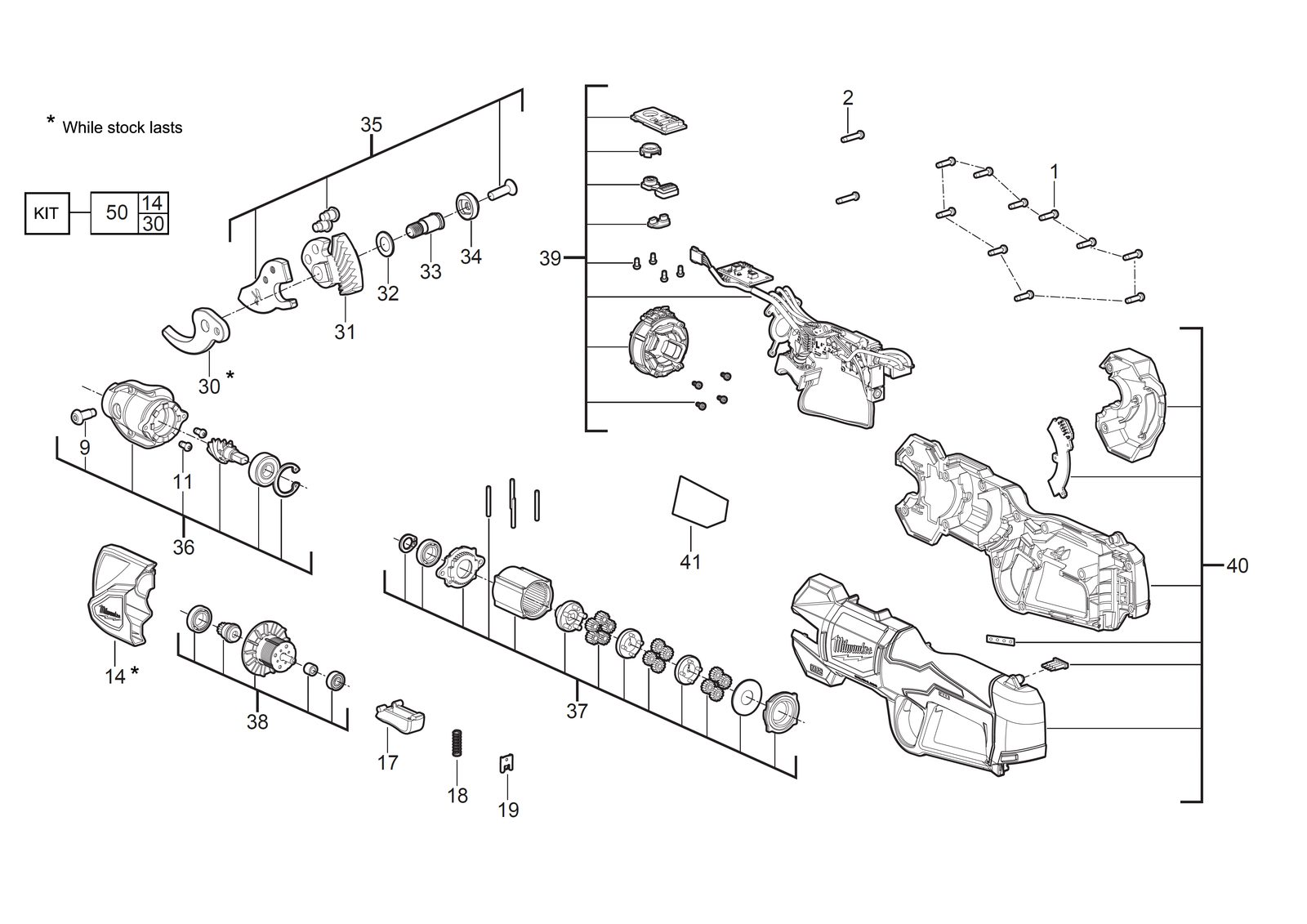

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660570005товар | 10 | 4002395827329 | |
| 2 | 0002 | ВинтSCREW | 660230017товар | 2 | 4002395839742 | |
| 3 | 0009 | ВинтSCREW | 4931495610товар | 1 | 4058546492786 | |
| 4 | 0011 | ВинтSCREW | 4931472712товар | 2 | 4058546330149 | |
| 5 | 0014 | КрышкаCOVER | 4931495611товар | 1 | 4058546492793 | |
| 6 | 0017 | ВыключательSWITCH | 4931495612товар | 1 | 4058546492809 | |
| 7 | 0018 | ПружинаSPRING | 4931494128товар | 1 | 4058546467005 | |
| 8 | 0019 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 9 | 0030 | Полотно / ножBLADE | 4931495613товар | 1 | — | |
| 10 | 0031 | Коническая шестерняBEVEL GEAR | 4931495614товар | 1 | 4058546492823 | |
| 11 | 0032 | ШайбаWASHER | 4931495615товар | 1 | 4058546492830 | |
| 12 | 0033 | ШтифтPIN | 4931495616товар | 1 | 4058546492847 | |
| 13 | 0034 | КолпачокCAP | 4931495617товар | 1 | 4058546492854 | |
| 14 | 0035 | Replacement нож f. m12blprs pru. shearReplacement Blade f. M12BLPRS Pru. Shear | 4932492431товар | 1 | 4058546417987 | |
| 15 | 0036 | РедукторGEAR BOX | 4931495618товар | 1 | 4058546492861 | |
| 16 | 0037 | РедукторGEAR BOX | 4931495619товар | 1 | 4058546492878 | |
| 17 | 0038 | Ротор / якорьARMATURE | 4931495620товар | 1 | 4058546492885 | |
| 18 | 0039 | ЭлектронныйELECTRONIC | 4931495621товар | 1 | 4058546492892 | |
| 19 | 0040 | КорпусHOUSING | 4931495622товар | 1 | 4058546492908 | |
| 20 | 0041 | Шильдик / табличка данныхRATING PLATE | 4931495623товар | 1 | 4058546492915 | |
| 21 | 0050 | КрышкаCOVER | 4931506989товар | 1 | 4058546595005 |
