Инструмент Milwaukee M12BLP-0X — взрыв-схема
Сервисная страница: Инструмент Milwaukee M12BLP-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BLP-0XАртикул инструмента: 4933492850Код схемы: 400049710144 позицииКатегория: Прочий инструмент Milwaukee

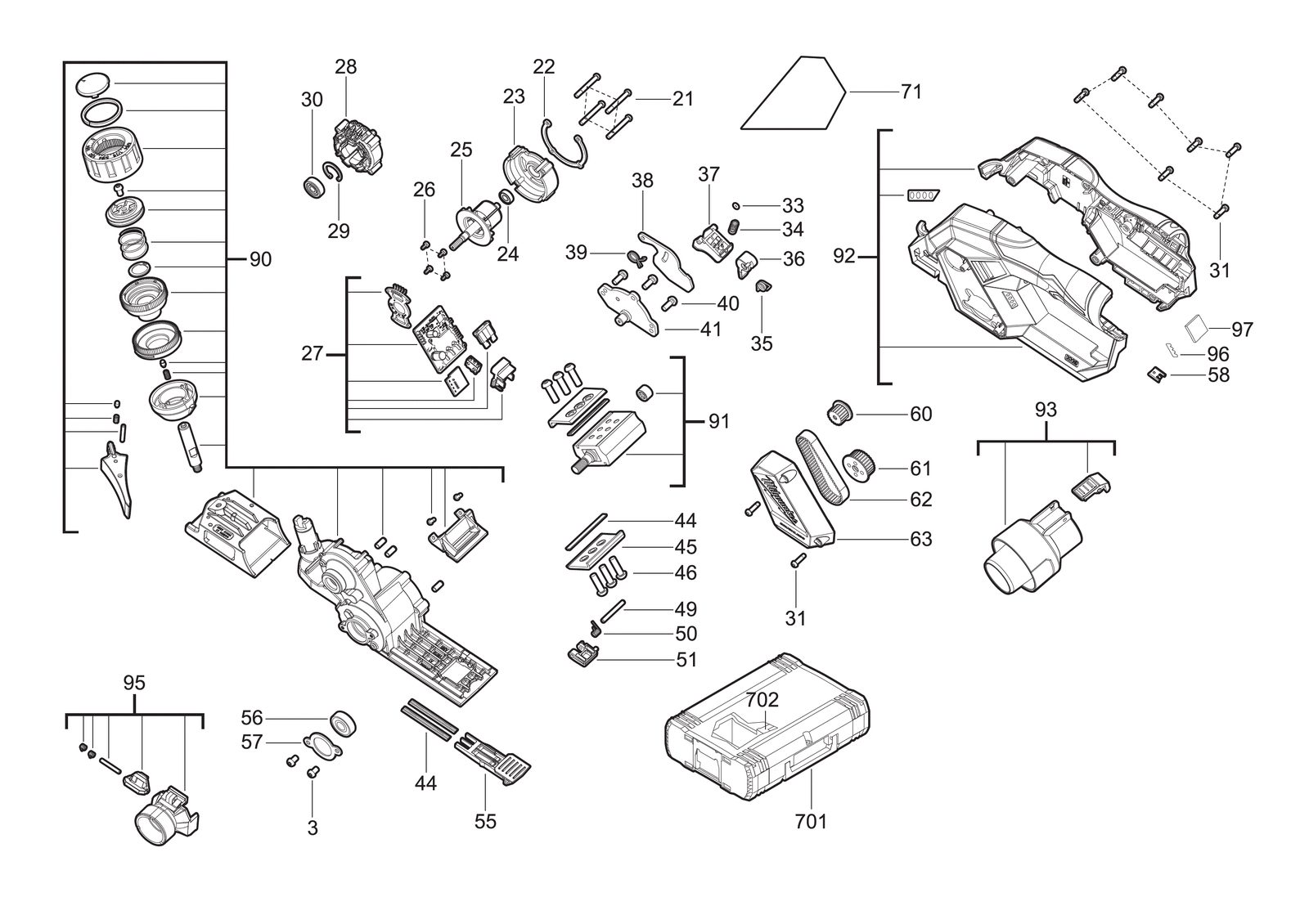

Схема инструмента
Таблица деталей — 44 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 4931495405товар | 2 | 4058546490737 | |
| 2 | 0021 | ВинтSCREW | 4931495406товар | 4 | 4058546490744 | |
| 3 | 0022 | Двигатель пластинаMOTOR PLATE | 4931495407товар | 1 | 4058546490751 | |
| 4 | 0023 | Крышка пластинаCOVER PLATE | 4931495408товар | 1 | 4058546490768 | |
| 5 | 0024 | Шариковый подшипникBALL BEARING | 4931495379товар | 1 | 4058546490478 | |
| 6 | 0025 | Ротор / якорьARMATURE | 4931495409товар | 1 | 4058546490775 | |
| 7 | 0026 | ВинтSCREW | 4931494245товар | 4 | 4058546468170 | |
| 8 | 0027 | ЭлектронныйELECTRONIC | 4931495410товар | 1 | 4058546490782 | |
| 9 | 0028 | Статор / электрическое полеELECTRIC FIELD | 4931495411товар | 1 | 4058546490799 | |
| 10 | 0029 | Mounting кольцоMOUNTING RING | 4931495412товар | 1 | 4058546490805 | |
| 11 | 0030 | Шариковый подшипникBALL BEARING | 4931473917товар | 1 | 4058546364854 | |
| 12 | 0031 | ВинтSCREW | 660570005товар | 9 | 4002395827329 | |
| 13 | 0033 | Уплотнительное кольцоO-RING | 4931480707товар | 1 | 4058546427221 | |
| 14 | 0034 | ПружинаSPRING | 4931495413товар | 1 | 4058546490812 | |
| 15 | 0035 | ПружинаSPRING | 4931495414товар | 1 | 4058546490829 | |
| 16 | 0036 | Курок / выключательTRIGGER | 4931495415товар | 1 | 4058546490836 | |
| 17 | 0037 | Курок / выключательTRIGGER | 4931495416товар | 1 | 4058546490843 | |
| 18 | 0038 | Защитный кожухGUARD | 4931495417товар | 1 | 4058546490850 | |
| 19 | 0039 | ПружинаSPRING | 4931495418товар | 1 | 4058546490867 | |
| 20 | 0040 | ВинтSCREW | 4931494244товар | 3 | 4058546468163 | |
| 21 | 0041 | КронштейнBRACKET | 4931495419товар | 1 | 4058546490874 | |
| 22 | 0044 | Tctplaner blades 56.1mm-2pcTCTplaner blades 56.1mm-2pc | 4932493399товар | 1 | 4058546482701 | |
| 23 | 0045 | Clamping пластинаCLAMPING PLATE | 4931495420товар | 2 | 4058546490881 | |
| 24 | 0046 | ВинтSCREW | 4931453009товар | 6 | 4002395171347 | |
| 25 | 0049 | ШтифтPIN | 4931495421товар | 1 | 4058546490898 | |
| 26 | 0050 | ПружинаSPRING | 4931495422товар | 1 | 4058546490904 | |
| 27 | 0051 | КронштейнBRACKET | 4931495423товар | 1 | 4058546490911 | |
| 28 | 0055 | ДержательHOLDER | 4931495424товар | 1 | 4058546490928 | |
| 29 | 0056 | Шариковый подшипникBALL BEARING | 4931495425товар | 1 | 4058546490935 | |
| 30 | 0057 | Подшипник cageBEARING CAGE | 4931495426товар | 1 | 4058546490942 | |
| 31 | 0058 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 32 | 0060 | ШкивPULLEY | 4931495427товар | 1 | 4058546490959 | |
| 33 | 0061 | ШкивPULLEY | 4931495428товар | 1 | 4058546490966 | |
| 34 | 0062 | РеменьBELT | 4931495429товар | 1 | 4058546490973 | |
| 35 | 0063 | КрышкаCOVER | 4931495430товар | 1 | 4058546490980 | |
| 36 | 0071 | Шильдик / табличка данныхRATING PLATE | 4931495431товар | 1 | 4058546490997 | |
| 37 | 0090 | Guide shoeGUIDE SHOE | 4931495432товар | 1 | 4058546491000 | |
| 38 | 0091 | Cutting headCUTTING HEAD | 4931495433товар | 1 | 4058546491017 | |
| 39 | 0092 | Рукоятка крышкаHANDLE COVER | 4931495434товар | 1 | 4058546491024 | |
| 40 | 0093 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931494106товар | 1 | 4058546429874 | |
| 41 | 0095 | Vaccuum connectorVACCUUM CONNECTOR | 4931495435товар | 1 | 4058546491031 | |
| 42 | 0096 | КрышкаCOVER | 4931495626товар | 1 | 4058546492946 | |
| 43 | 0097 | Крышка пластинаCOVER PLATE | 4931495627товар | 1 | 4058546492953 | |
| 44 | 0702 | ВставкаINSERT | 4931508502товар | 1 | 4058546631642 |
