Импульсный винтовёрт Milwaukee M12BLIDRC-0 — взрыв-схема
Сервисная страница: Импульсный винтовёрт Milwaukee M12BLIDRC-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BLIDRC-0Артикул инструмента: 4933499689Код схемы: 40005053468 позицийКатегория: Гайковёрты и импульсный инструмент

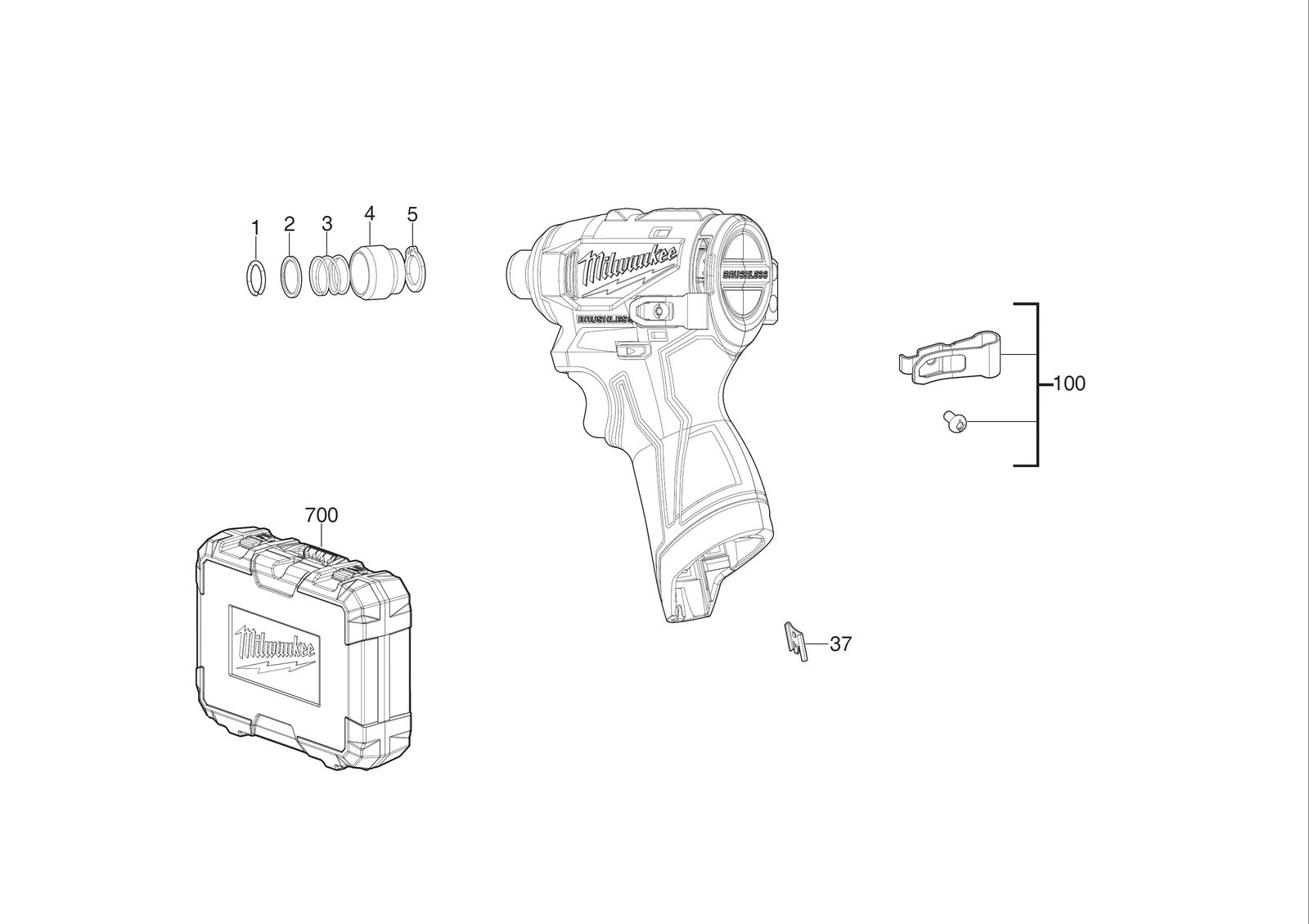

Схема инструмента
Таблица деталей — 8 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Snap кольцоSNAP RING | 4931494044товар | 1 | 4058546429256 | |
| 2 | 0002 | ШайбаWASHER | 4931466862товар | 1 | 4058546280796 | |
| 3 | 0003 | ПружинаSPRING | 4931440467товар | 1 | 4002395892044 | |
| 4 | 0004 | ВтулкаSLEEVE | 4931454722товар | 1 | 4058546013394 | |
| 5 | 0005 | Стопорное кольцоHOLDING RING | 4931454723товар | 1 | 4058546013400 | |
| 6 | 0037 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 7 | 0100 | Клипса на ременьBELT CLIP | 4931494056товар | 1 | 4058546429379 | |
| 8 | 0700 | КейсCARRYING CASE | 4931507624товар | 1 | 4058546601355 |
