Гайковёрт Milwaukee M12BIW12-0 — взрыв-схема
Сервисная страница: Гайковёрт Milwaukee M12BIW12-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BIW12-0Артикул инструмента: 4933447134Код схемы: 400044717919 позицийКатегория: Гайковёрты и импульсный инструмент

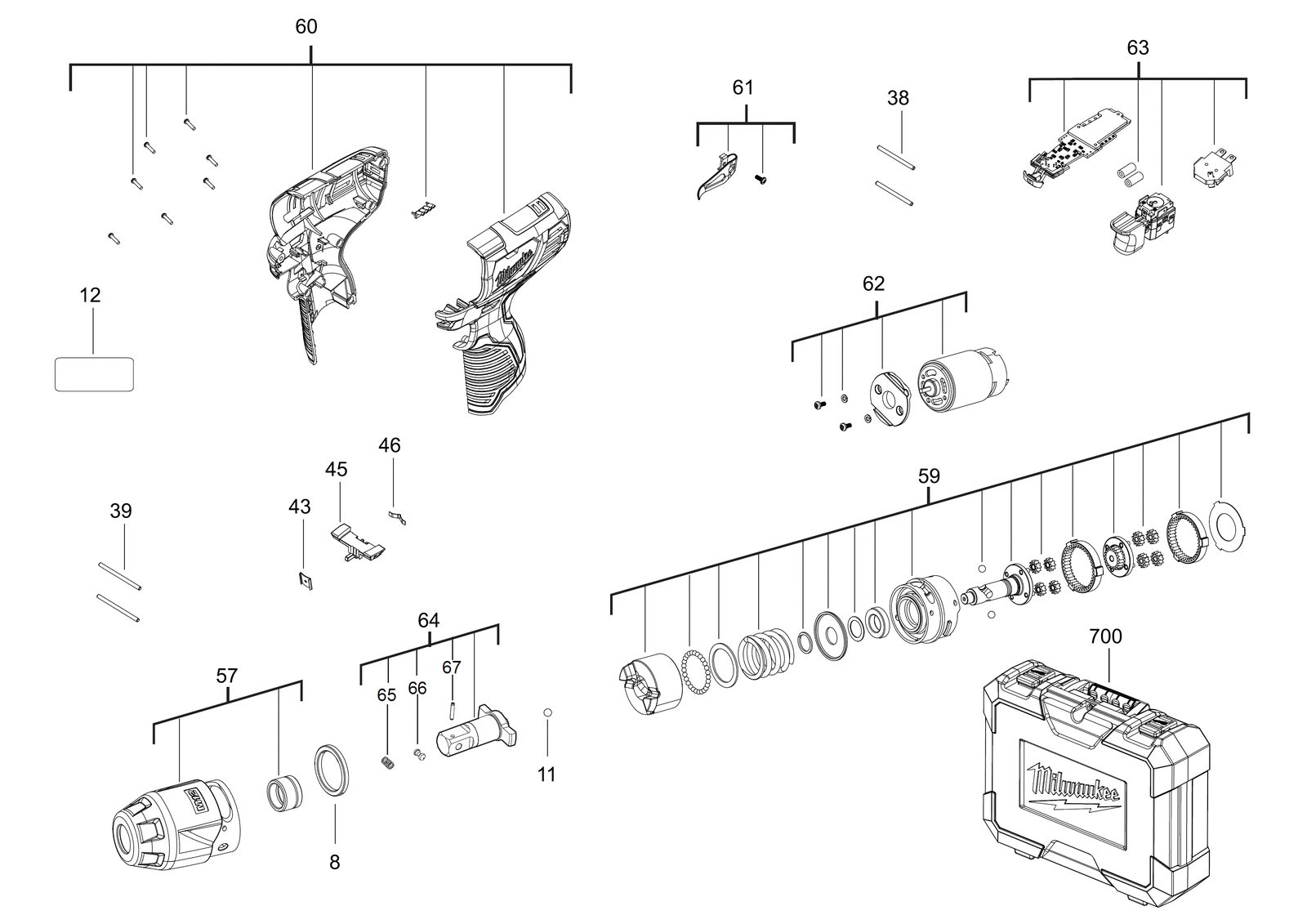

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0008 | КольцоRING | 4931435780товар | 1 | 4002395867578 | |
| 2 | 0011 | ШарикBALL | 4931453238товар | 1 | 4002395153916 | |
| 3 | 0012 | Шильдик / табличка данныхRATING PLATE | 4931447856товар | 1 | — | |
| 4 | 0038 | ШтифтPIN | 4931435944товар | 2 | — | |
| 5 | 0039 | ШтифтPIN | 4931435945товар | 2 | — | |
| 6 | 0043 | Joining partJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 7 | 0045 | Sliding выключательSLIDING SWITCH | 4931441968товар | 1 | 4002395179244 | |
| 8 | 0046 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 9 | 0057 | Шестерня headGEAR HEAD | 4931435947товар | 1 | 4002395886302 | |
| 10 | 0059 | Комплект шестерёнGEAR KIT | 4931435949товар | 1 | 4002395886326 | |
| 11 | 0060 | Комплект рукояткиHANDLE SET | 4931435950товар | 1 | 4002395886333 | |
| 12 | 0061 | ClampCLAMP | 4931435760товар | 1 | 4002395866175 | |
| 13 | 0062 | Двигатель в сбореMOTOR ASSEMBLY | 4931435951товар | 1 | 4002395886340 | |
| 14 | 0063 | ЭлектронныйELECTRONIC | 4931435952товар | 1 | 4002395886357 | |
| 15 | 0064 | Adapter shankADAPTER SHANK | 4931447858товар | 1 | 4002395883721 | |
| 16 | 0065 | ПружинаSPRING | 4931436071товар | 1 | 4002395878437 | |
| 17 | 0066 | ШтифтPIN | 4931436207товар | 1 | 4002395883523 | |
| 18 | 0067 | ШтифтPIN | 4931436072товар | 1 | 4002395878444 | |
| 19 | 0700 | КейсCARRYING CASE | 4931435953товар | 1 | 4002395886364 |
