Компрессор Milwaukee M12BI-0 — взрыв-схема
Сервисная страница: Компрессор Milwaukee M12BI-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BI-0Артикул инструмента: 4933464124Код схемы: 400046747919 позицийКатегория: Насосы и компрессоры

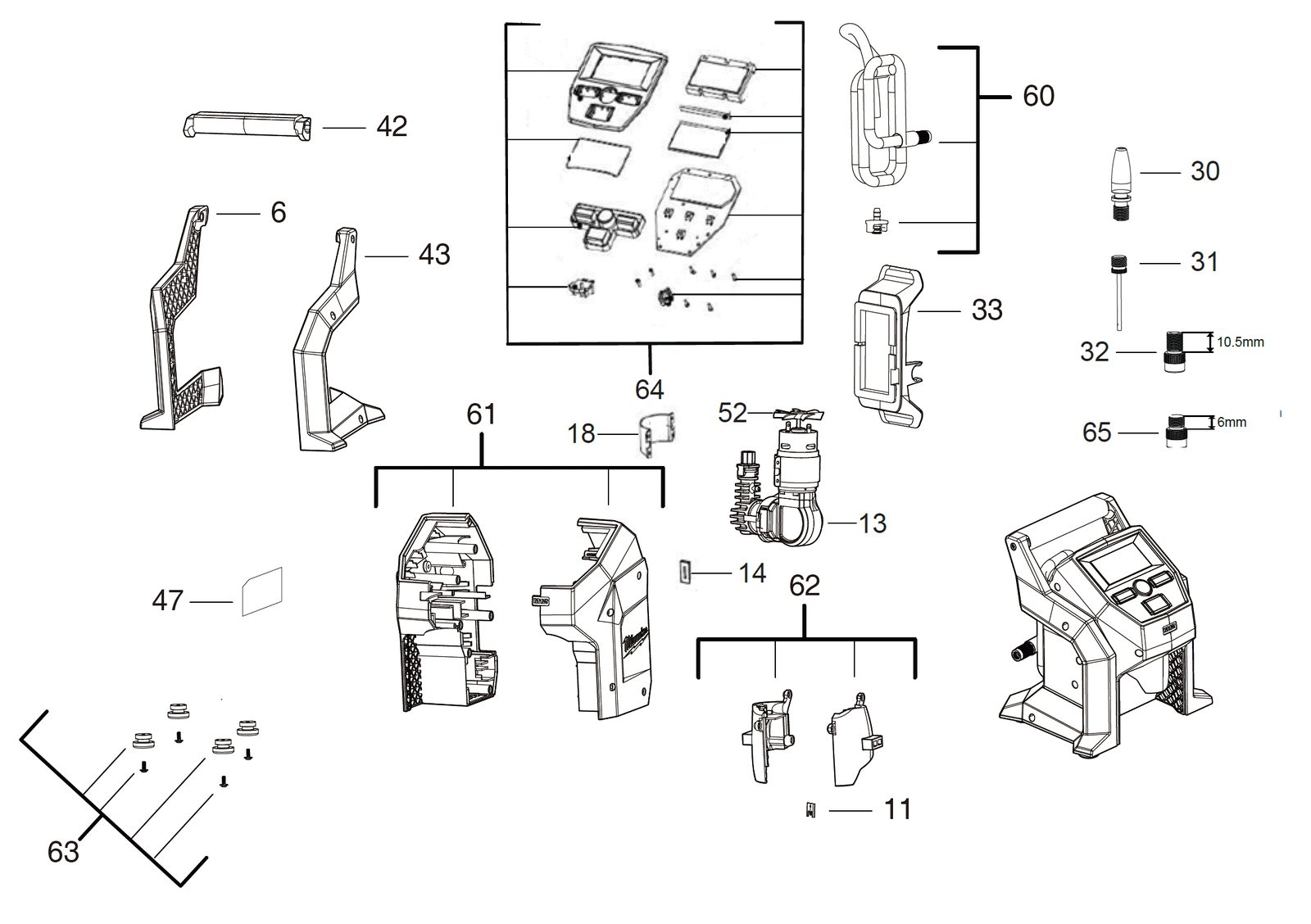

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0006 | FrameFRAME | 4931465569товар | 1 | 4058546236694 | |
| 2 | 0011 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 3 | 0013 | НасосPUMP | 4931511503товар | 1 | 4058546653590 | |
| 4 | 0014 | КронштейнBRACKET | 4931511504товар | 2 | 4058546653606 | |
| 5 | 0018 | КрышкаCOVER | 4931511505товар | 1 | 4058546653613 | |
| 6 | 0030 | ПереходникADAPTOR | 4931465570товар | 1 | 4058546236700 | |
| 7 | 0031 | ПереходникADAPTOR | 4931465571товар | 1 | 4058546236717 | |
| 8 | 0032 | ПереходникADAPTOR | 4931465572товар | 1 | 4058546236724 | |
| 9 | 0033 | ДержательHOLDER | 4931465573товар | 1 | 4058546236731 | |
| 10 | 0042 | РукояткаHANDLE | 4931465574товар | 1 | 4058546236748 | |
| 11 | 0043 | FrameFRAME | 4931465575товар | 1 | 4058546236755 | |
| 12 | 0047 | Шильдик / табличка данныхRATING PLATE | 4931465580товар | 1 | 4058546236809 | |
| 13 | 0052 | ВентиляторFAN | 4931511506товар | 1 | 4058546653620 | |
| 14 | 0060 | ШлангHOSE | 4931465576товар | 1 | 4058546236762 | |
| 15 | 0061 | КорпусHOUSING | 4931465577товар | 1 | 4058546236779 | |
| 16 | 0062 | Battery редукторBATTERY BOX | 4931465578товар | 1 | 4058546236786 | |
| 17 | 0063 | Резиновый footRUBBER FOOT | 4931465579товар | 1 | 4058546236793 | |
| 18 | 0064 | ЭлектронныйELECTRONIC | 4931511507товар | 1 | 4058546653637 | |
| 19 | 0065 | КлапанVALVE | 4931511220товар | 1 | 4058546650766 |
