Пила Milwaukee M12BHCS3L-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M12BHCS3L-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BHCS3L-0Артикул инструмента: 4933480781Код схемы: 400050396418 позицийКатегория: Пилы, лобзики и инструмент для резки

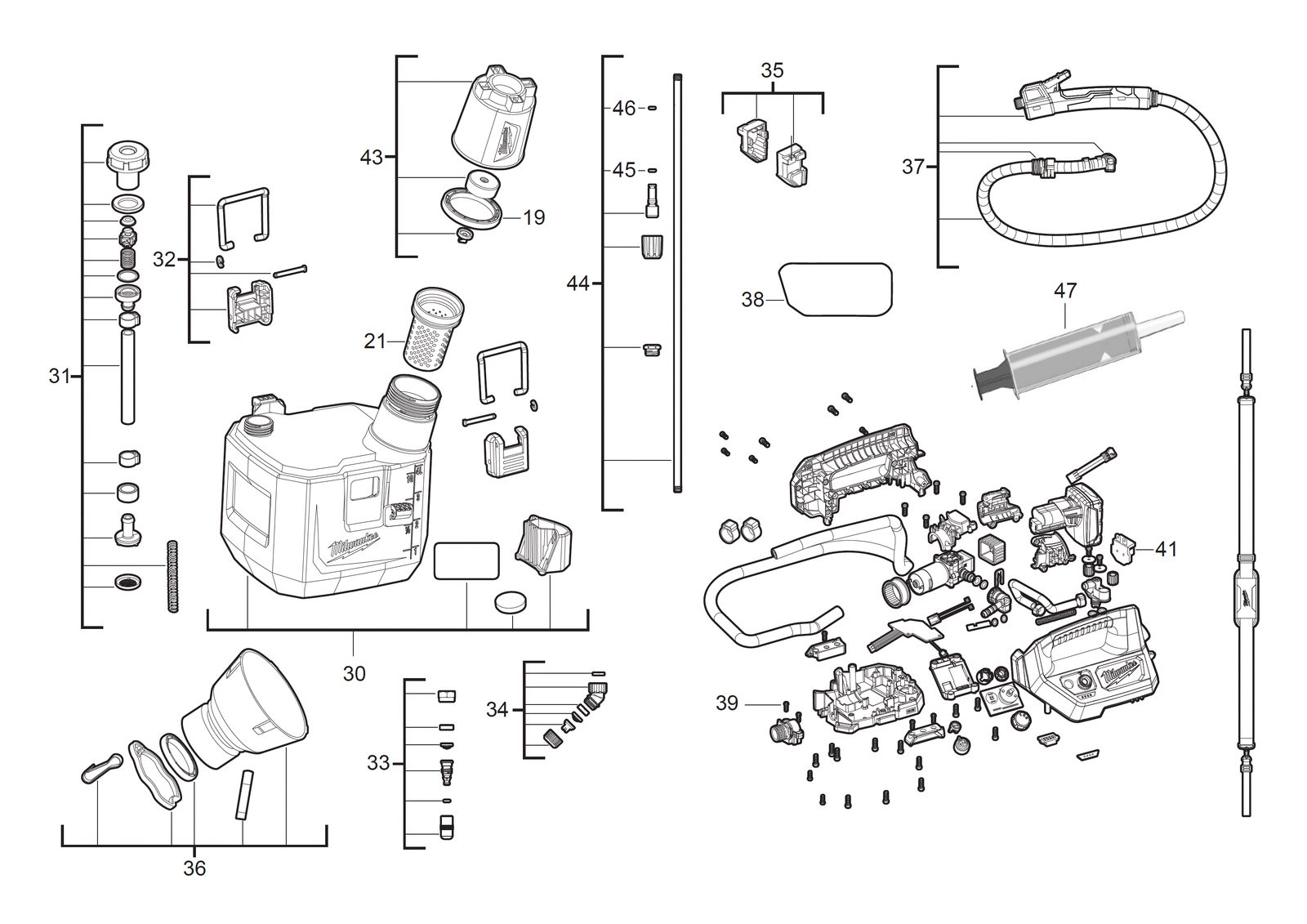

Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0019 | CupCUP | 4931495245товар | 1 | 4058546489137 | |
| 2 | 0021 | StrainerSTRAINER | 4931495246товар | 1 | 4058546489144 | |
| 3 | 0030 | БакTANK | 4931495247товар | 1 | 4058546489151 | |
| 4 | 0031 | Inlet фильтрINLET FILTER | 4931506679товар | 1 | 4058546559939 | |
| 5 | 0032 | LatchLATCH | 4931495249товар | 2 | 4058546489175 | |
| 6 | 0033 | НасадкаNOZZLE | 4931495250товар | 1 | 4058546489182 | |
| 7 | 0034 | Round jet насадкаROUND JET NOZZLE | 4931495251товар | 1 | 4058546489199 | |
| 8 | 0035 | Крышка в сбореCOVER ASSY | 4931495252товар | 1 | 4058546489205 | |
| 9 | 0036 | Фильтр держательFILTER HOLDER | 4931495253товар | 1 | 4058546489212 | |
| 10 | 0037 | ШлангHOSE | 4931506680товар | 1 | 4058546559946 | |
| 11 | 0038 | Шильдик / табличка данныхRATING PLATE | 4931506681товар | 1 | 4058546559953 | |
| 12 | 0039 | ВинтSCREW | 4931495256товар | 2 | 4058546489243 | |
| 13 | 0041 | КлеммаTERMINAL | 4931495257товар | 1 | 4058546489250 | |
| 14 | 0043 | CupCUP | 4931495259товар | 1 | 4058546489274 | |
| 15 | 0044 | Filling syringeFILLING SYRINGE | 4931495260товар | 1 | 4058546489281 | |
| 16 | 0045 | Уплотнительное кольцоO-RING | 4931495261товар | 1 | 4058546489298 | |
| 17 | 0046 | Уплотнительное кольцоO-RING | 4931495262товар | 1 | 4058546489304 | |
| 18 | 0047 | Filling syringeFILLING SYRINGE | 4931507235товар | 1 | 4058546597467 |
