Дрель-шуруповёрт Milwaukee M12BDDX-202C — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M12BDDX-202C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BDDX-202CАртикул инструмента: 4933447830Код схемы: 400044717016 позицийКатегория: Дрели и шуруповёрты

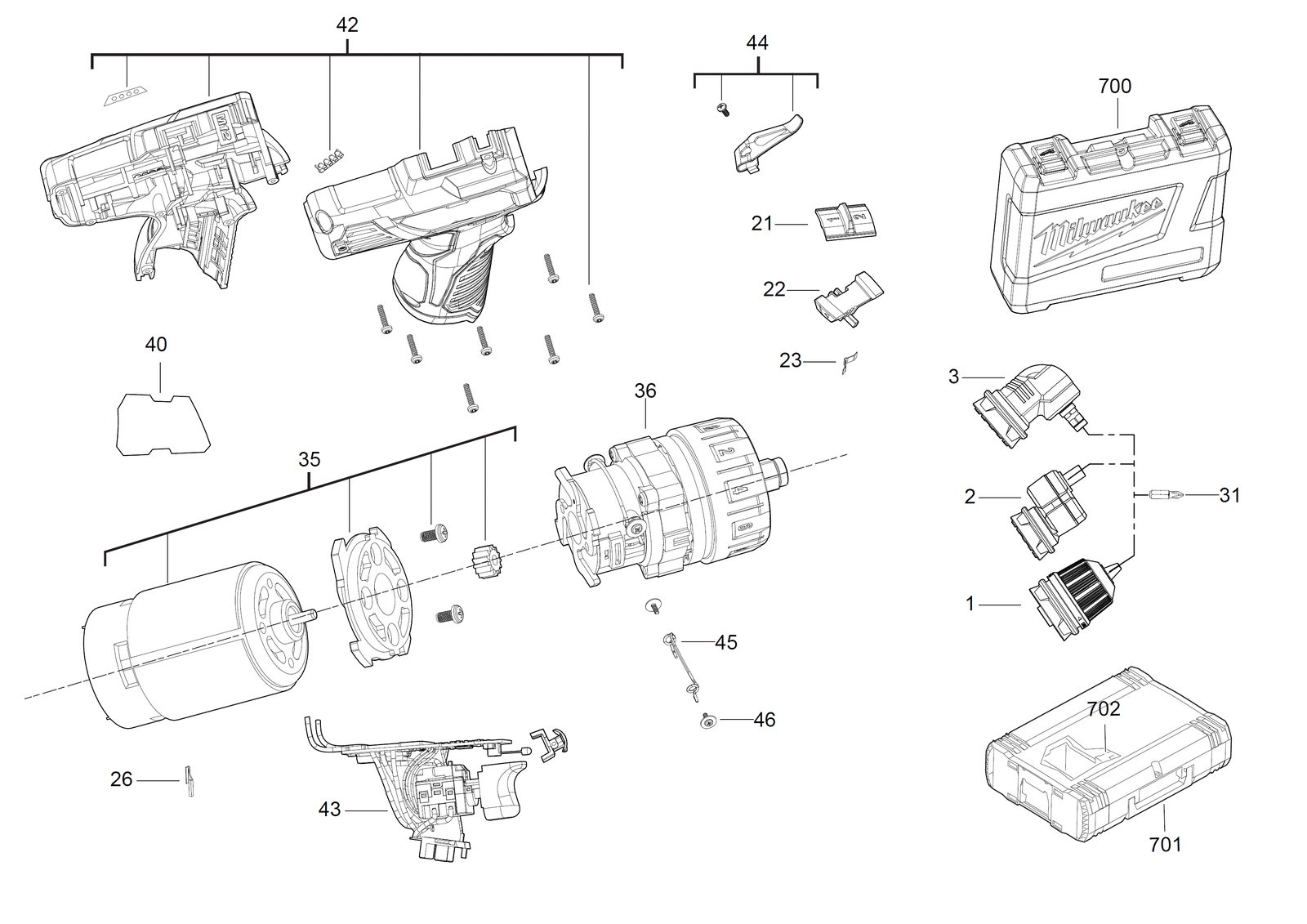

Схема инструмента
Таблица деталей — 16 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Keyless патрон fixtec 1.0-10 m12bddx-1pcKeyless Chuck Fixtec 1.0-10 M12BDDX-1pc | 4932430444товар | 1 | 4002395381050 | |
| 2 | 0021 | Control deviceCONTROL DEVICE | 4931435969товар | 1 | 4002395886692 | |
| 3 | 0022 | ТолкательRAM | 4931441969товар | 1 | 4002395179251 | |
| 4 | 0023 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 5 | 0026 | Joining partJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 6 | 0031 | BitBIT | 4931447915товар | 1 | — | |
| 7 | 0035 | Двигатель в сбореMOTOR ASSEMBLY | 4931435971товар | 1 | 4002395887316 | |
| 8 | 0036 | Шестерня редуктор комплектGEAR BOX KIT | 4931447916товар | 1 | 4002395253098 | |
| 9 | 0040 | Шильдик / табличка данныхRATING PLATE | 4931447917товар | 1 | — | |
| 10 | 0042 | КорпусHOUSING | 4931447918товар | 1 | 4002395253715 | |
| 11 | 0043 | Выключатель комплектSWITCH KIT | 4931435975товар | 1 | 4002395887354 | |
| 12 | 0044 | ClampCLAMP | 4931435760товар | 1 | 4002395866175 | |
| 13 | 0045 | Выключатель leverSWITCH LEVER | 4931435976товар | 1 | 4002395887361 | |
| 14 | 0046 | ВинтSCREW | 661262001товар | 1 | — | |
| 15 | 0700 | КейсCARRYING CASE | 4931447919товар | 1 | 4002395253722 | |
| 16 | 0702 | ВставкаINSERT | 4931447924товар | 1 | 4002395253739 |
