Дрель-шуруповёрт Milwaukee M12BDD-0 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M12BDD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BDD-0Артикул инструмента: 4933441930Код схемы: 400048172316 позицийКатегория: Дрели и шуруповёрты

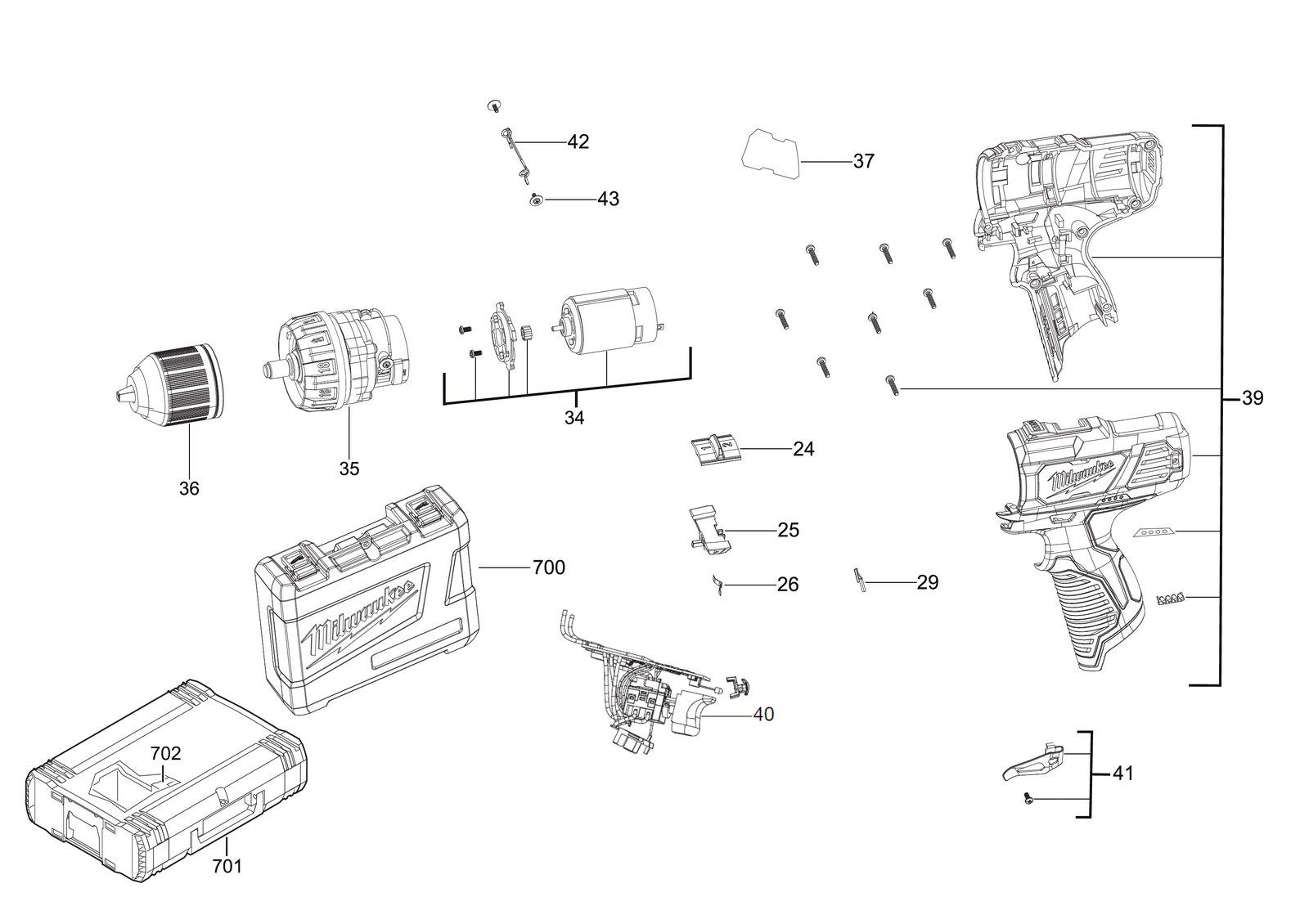

Схема инструмента
Таблица деталей — 16 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660120008товар | 1 | 4002395823208 | |
| 2 | 0024 | Control deviceCONTROL DEVICE | 4931435969товар | 1 | 4002395886692 | |
| 3 | 0025 | ТолкательRAM | 4931441969товар | 1 | 4002395179251 | |
| 4 | 0026 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 5 | 0029 | Joining partJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 6 | 0034 | Двигатель в сбореMOTOR ASSEMBLY | 4931435971товар | 1 | 4002395887316 | |
| 7 | 0035 | Комплект шестерёнGEAR KIT | 4931495489товар | 1 | 4058546491574 | |
| 8 | 0036 | Keyless патронKEYLESS CHUCK | 4931494852товар | 1 | 4058546474249 | |
| 9 | 0037 | Шильдик / табличка данныхRATING PLATE | 4931495490товар | 1 | 4058546491581 | |
| 10 | 0039 | КорпусHOUSING | 4931435974товар | 1 | 4002395887347 | |
| 11 | 0040 | Выключатель комплектSWITCH KIT | 4931435975товар | 1 | 4002395887354 | |
| 12 | 0041 | ClampCLAMP | 4931435760товар | 1 | 4002395866175 | |
| 13 | 0042 | Выключатель leverSWITCH LEVER | 4931435976товар | 1 | 4002395887361 | |
| 14 | 0043 | ВинтSCREW | 661262001товар | 1 | — | |
| 15 | 0700 | КейсCARRYING CASE | 4931435977товар | 1 | 4002395887378 | |
| 16 | 0702 | ВставкаINSERT | 4931436215товар | 1 | 4002395884209 |
