Прочистная машина Milwaukee M12BDC8-0C — взрыв-схема
Сервисная страница: Прочистная машина Milwaukee M12BDC8-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BDC8-0CАртикул инструмента: 4933451632Код схемы: 400045694126 позицийКатегория: Сантехнический и прочистной инструмент

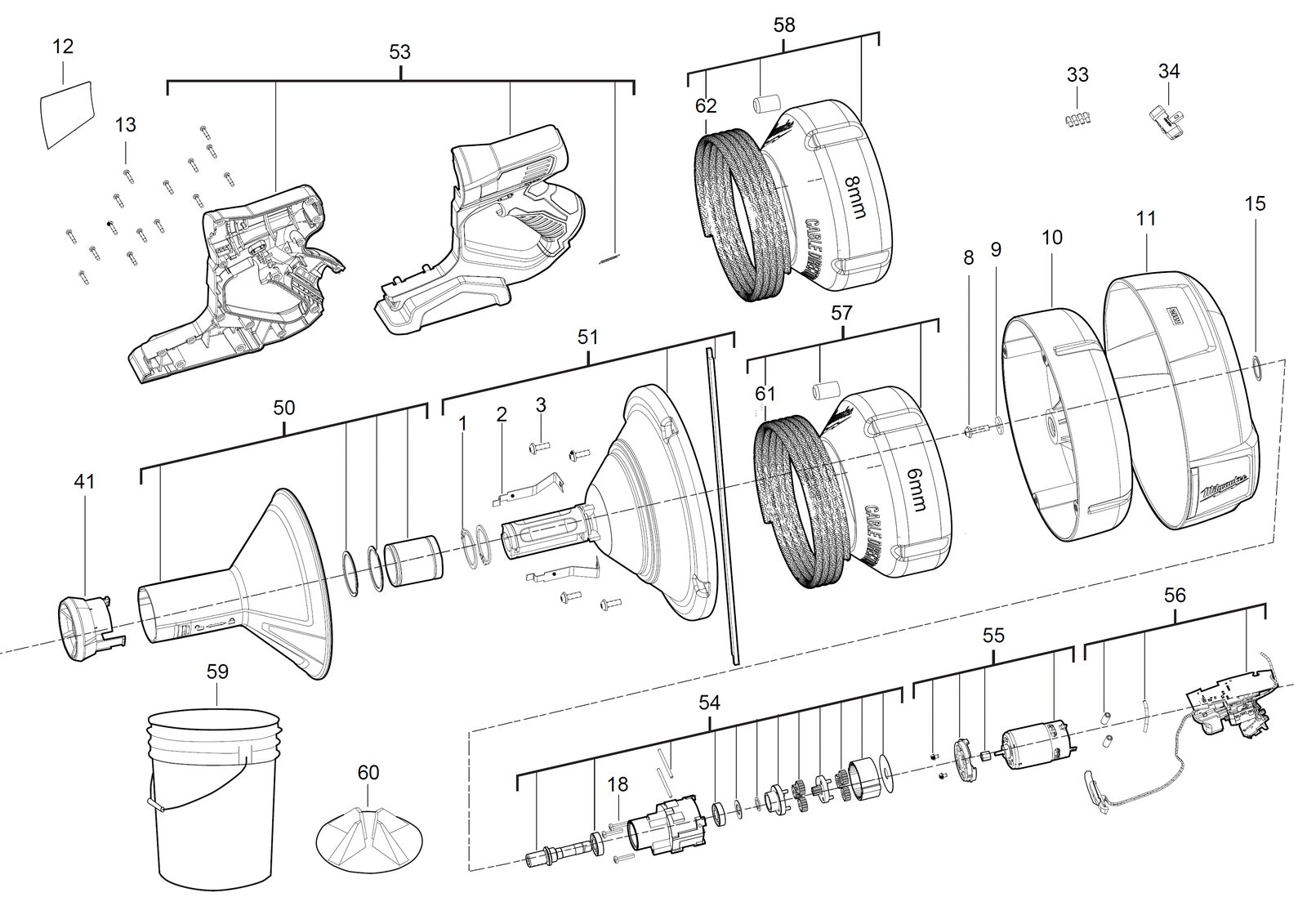

Схема инструмента
Таблица деталей — 26 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Защитный шайбаPROTECTION WASHER | 4931453937товар | 2 | — | |
| 2 | 0002 | Пружина шайбаSPRING WASHER | 4931453938товар | 2 | 4002395280469 | |
| 3 | 0003 | ВинтSCREW | 4931453939товар | 4 | 4002395280476 | |
| 4 | 0008 | ВинтSCREW | 4931453940товар | 1 | 4002395280483 | |
| 5 | 0009 | ШайбаWASHER | 4931453941товар | 1 | 4002395280490 | |
| 6 | 0010 | КрышкаCOVER | 4931453942товар | 1 | — | |
| 7 | 0011 | КрышкаCOVER | 4931453943товар | 1 | 4002395281114 | |
| 8 | 0012 | Шильдик / табличка данныхRATING PLATE | 4931453945товар | 1 | — | |
| 9 | 0013 | ВинтSCREW | 660570005товар | 15 | 4002395827329 | |
| 10 | 0015 | ШайбаWASHER | 4931453946товар | 1 | — | |
| 11 | 0018 | ВинтSCREW | 06827261товар | 3 | 4058546068967 | |
| 12 | 0033 | Indicator комплектINDICATOR SET | 4931453947товар | 1 | 4002395281152 | |
| 13 | 0034 | Lock release комплектLOCK RELEASE KIT | 4931453948товар | 1 | 4002395281169 | |
| 14 | 0041 | Рукоятка крышкаHANDLE COVER | 4931453949товар | 1 | 4002395281176 | |
| 15 | 0050 | Рукоятка compl.HANDLE COMPL. | 4931453950товар | 1 | 4002395281183 | |
| 16 | 0051 | КорпусHOUSING | 4931453951товар | 1 | 4002395281190 | |
| 17 | 0053 | Комплект рукояткиHANDLE SET | 4931453952товар | 1 | — | |
| 18 | 0054 | Комплект шестерёнGEAR KIT | 4931453953товар | 1 | 4002395281817 | |
| 19 | 0055 | Двигатель в сбореMOTOR ASSEMBLY | 4931453954товар | 1 | — | |
| 20 | 0056 | Выключатель комплектSWITCH KIT | 4931453955товар | 1 | 4002395281831 | |
| 21 | 0057 | 6mm x 7.6m внутренний core bulb head drum6mm x 7.6m Inner Core Bulb Head Drum | 48532583товар | 1 | — | |
| 22 | 0058 | 8mm x 7.6m внутренний core bulb head drum8mm x 7.6m Inner Core Bulb Head Drum | 48532581товар | 1 | — | |
| 23 | 0059 | CupCUP | 4931453956товар | 1 | 4002395281848 | |
| 24 | 0060 | ВставкаINSERT | 4931453957товар | 1 | 4002395281855 | |
| 25 | 0061 | 6mm x 7.6m внутренний core bulb head6mm x 7.6m Inner Core Bulb Head | 48532573товар | 1 | — | |
| 26 | 0062 | 8mm x 7.6m внутренний core bulb head8mm x 7.6m Inner Core Bulb Head | 48532571товар | 1 | — |
