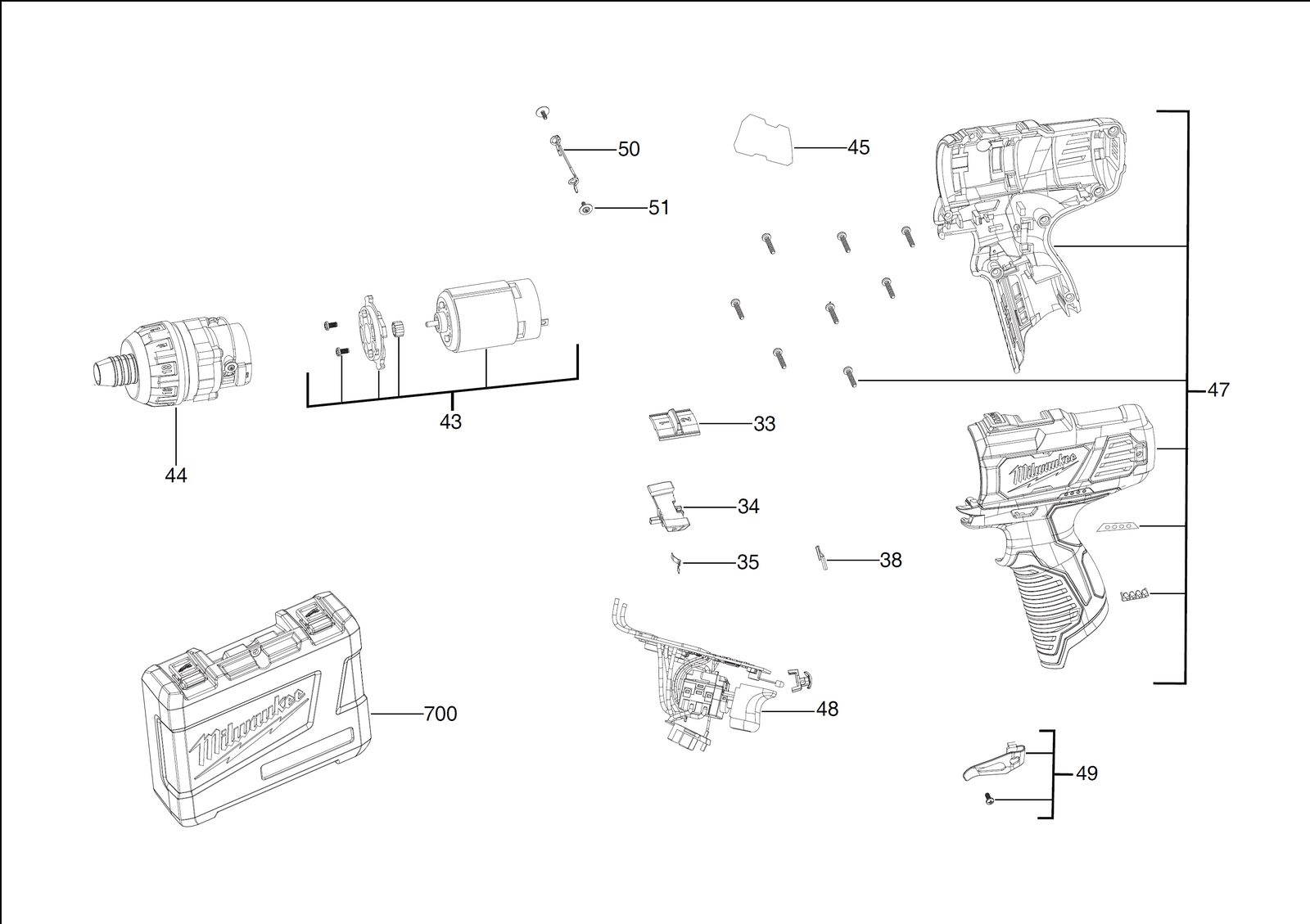

Дрель-шуруповёрт Milwaukee M12BD-0 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M12BD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BD-0Артикул инструмента: 4933441910Код схемы: 400044190113 позицийКатегория: Дрели и шуруповёрты
Схема инструмента
Таблица деталей — 13 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0033 | Control deviceCONTROL DEVICE | 4931435969товар | 1 | 4002395886692 | |
| 2 | 0034 | ТолкательRAM | 4931441969товар | 1 | 4002395179251 | |
| 3 | 0035 | Пружина пластинаSPRING PLATE | 4931452341товар | 1 | 4002395172528 | |
| 4 | 0038 | Joining partJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 5 | 0043 | Двигатель в сбореMOTOR ASSEMBLY | 4931435971товар | 1 | 4002395887316 | |
| 6 | 0044 | Gearwheel комплектGEARWHEEL SET | 4931435972товар | 1 | 4002395887323 | |
| 7 | 0045 | Шильдик / табличка данныхRATING PLATE | 4931435973товар | 1 | — | |
| 8 | 0047 | КорпусHOUSING | 4931435974товар | 1 | 4002395887347 | |
| 9 | 0048 | Выключатель комплектSWITCH KIT | 4931435975товар | 1 | 4002395887354 | |
| 10 | 0049 | ClampCLAMP | 4931435760товар | 1 | 4002395866175 | |
| 11 | 0050 | Выключатель leverSWITCH LEVER | 4931435976товар | 1 | 4002395887361 | |
| 12 | 0051 | ВинтSCREW | 661262001товар | 1 | — | |
| 13 | 0700 | КейсCARRYING CASE | 4931435977товар | 1 | 4002395887378 |
