Инструмент Milwaukee M12BCST-0 — взрыв-схема
Сервисная страница: Инструмент Milwaukee M12BCST-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12BCST-0Артикул инструмента: 4933480488Код схемы: 400049131526 позицийКатегория: Прочий инструмент Milwaukee

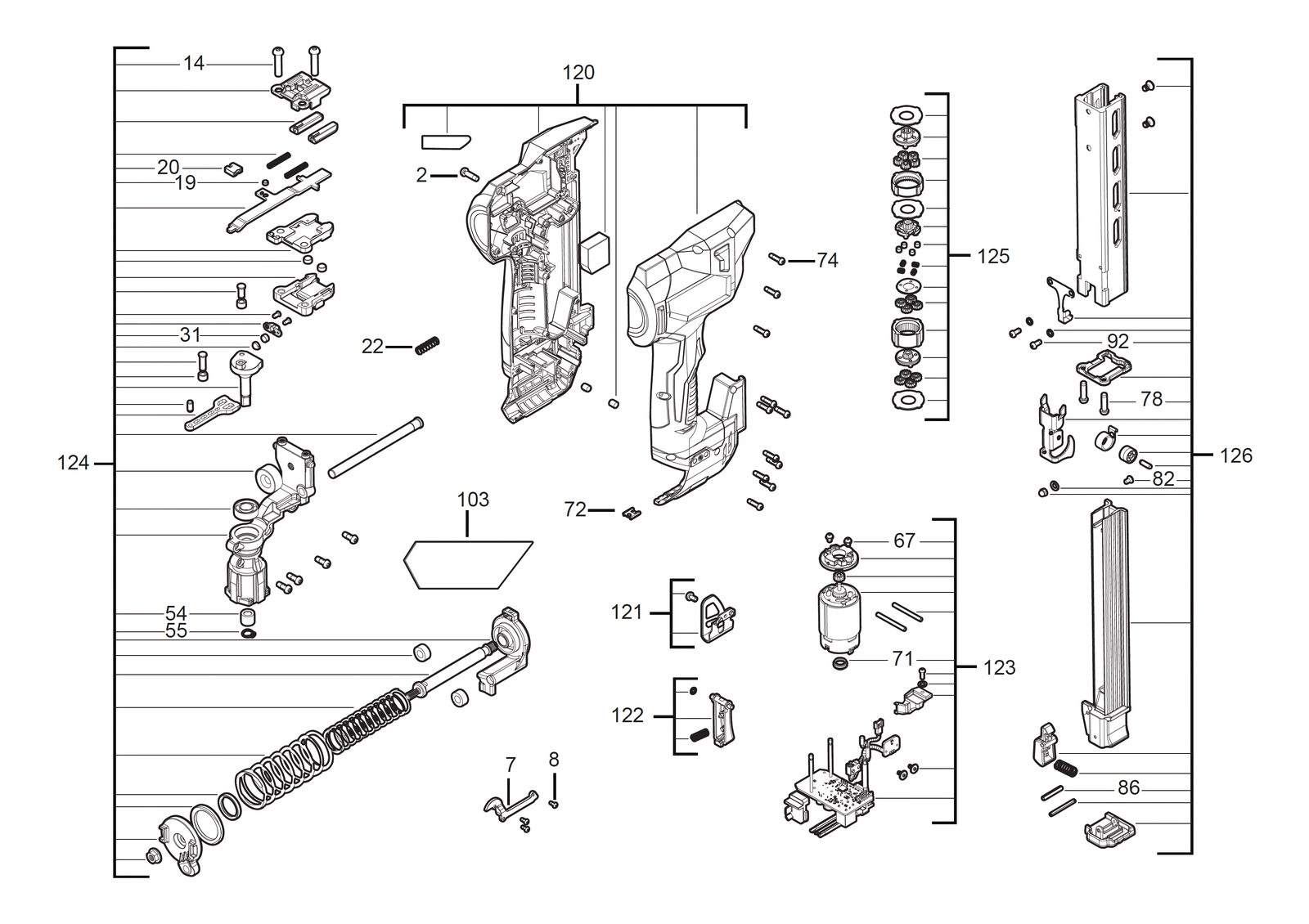

Схема инструмента
Таблица деталей — 26 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 4931473085товар | 1 | 4058546333874 | |
| 2 | 0007 | КрышкаCOVER | 4931480723товар | 1 | 4058546427382 | |
| 3 | 0008 | ВинтSCREW | 4931480724товар | 3 | 4058546427399 | |
| 4 | 0014 | ВинтSCREW | 4931480725товар | 2 | 4058546427405 | |
| 5 | 0019 | МагнитMAGNET | 4931480726товар | 1 | 4058546427412 | |
| 6 | 0020 | Magnetic держательMAGNETIC HOLDER | 4931480727товар | 1 | 4058546427429 | |
| 7 | 0022 | ПружинаSPRING | 4931480728товар | 1 | 4058546427436 | |
| 8 | 0031 | МагнитMAGNET | 4931466798товар | 1 | 4058546280154 | |
| 9 | 0054 | Игольчатый подшипникNEEDLE BEARING | 4931435696товар | 1 | 4002395864492 | |
| 10 | 0055 | Retaining кольцоRETAINING RING | 4931480729товар | 1 | 4058546427443 | |
| 11 | 0067 | ВинтSCREW | 4931461932товар | 2 | 4058546230326 | |
| 12 | 0071 | УплотнениеSEAL | 4931480730товар | 1 | 4058546427450 | |
| 13 | 0072 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 14 | 0074 | ВинтSCREW | 660570005товар | 11 | 4002395827329 | |
| 15 | 0078 | ВинтSCREW | 4931435661товар | 2 | 4002395863655 | |
| 16 | 0082 | ВинтSCREW | 4931480731товар | 1 | 4058546427467 | |
| 17 | 0086 | ШтифтPIN | 4931480732товар | 1 | 4058546427474 | |
| 18 | 0092 | ВинтSCREW | 4931465279товар | 2 | 4058546233792 | |
| 19 | 0103 | Шильдик / табличка данныхRATING PLATE | 4931480733товар | 1 | 4058546427481 | |
| 20 | 0120 | КорпусHOUSING | 4931480734товар | 1 | 4058546427498 | |
| 21 | 0121 | КрюкHOOK | 4931480735товар | 1 | 4058546427504 | |
| 22 | 0122 | Курок / выключательTRIGGER | 4931480736товар | 1 | 4058546427511 | |
| 23 | 0123 | ЭлектронныйELECTRONIC | 4931480737товар | 1 | 4058546427528 | |
| 24 | 0124 | Service комплектSERVICE SET | 4931480738товар | 1 | 4058546427535 | |
| 25 | 0125 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931480739товар | 1 | 4058546427542 | |
| 26 | 0126 | MagazineMAGAZINE | 4931480740товар | 1 | 4058546427559 |
