Инструмент Milwaukee M12ATB-0C — взрыв-схема
Сервисная страница: Инструмент Milwaukee M12ATB-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12ATB-0CАртикул инструмента: 4933493136Код схемы: 400048184024 позицииКатегория: Прочий инструмент Milwaukee

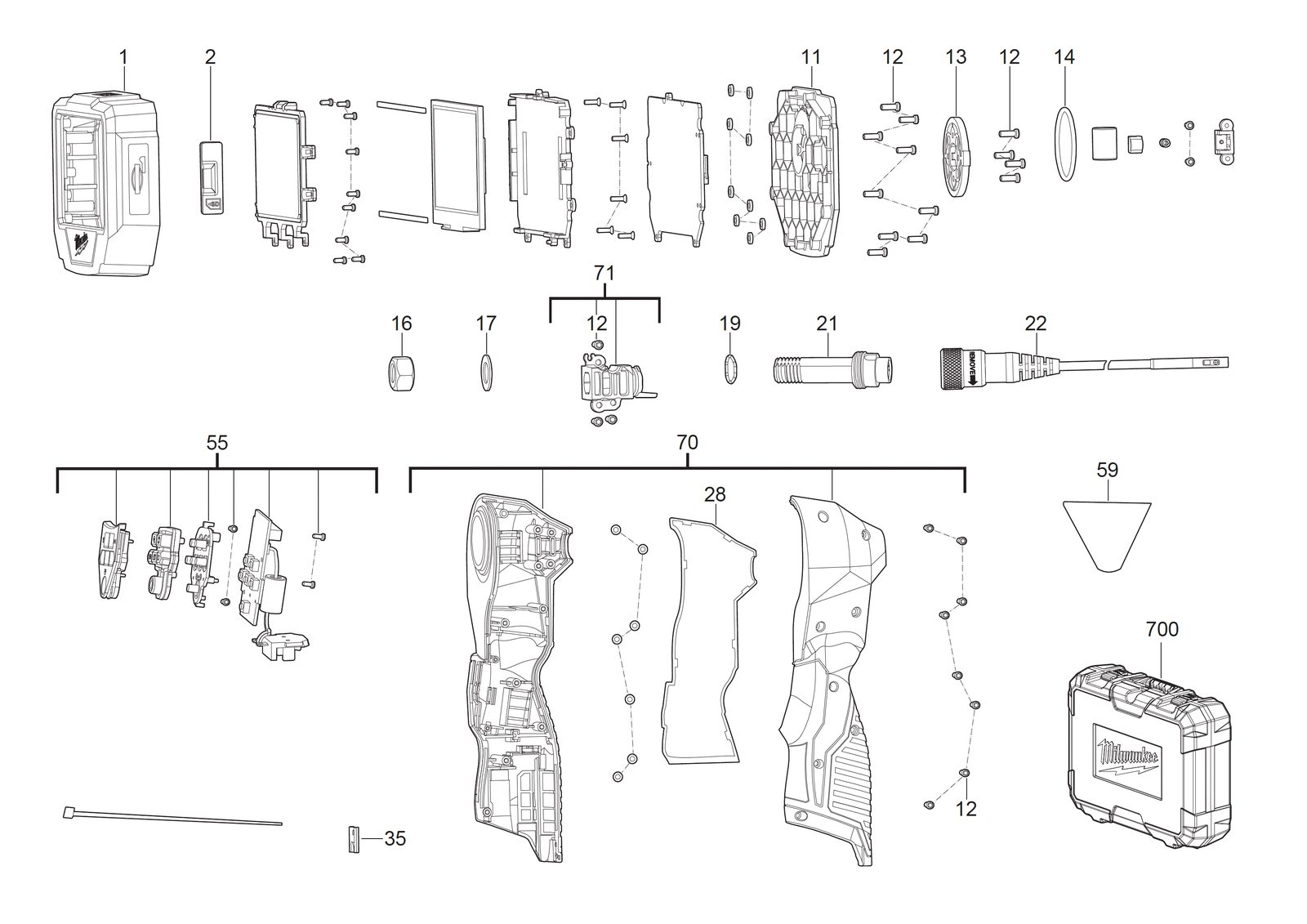

Схема инструмента
Таблица деталей — 24 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КорпусHOUSING | 4931495165товар | 1 | 4058546488338 | |
| 2 | 0002 | Подошва / площадкаPAD | 4931495166товар | 1 | 4058546488345 | |
| 3 | 0003 | ЛинзаLENS | 4931511360товар | 1 | 4058546652166 | |
| 4 | 0004 | ВинтSCREW | 4931511361товар | 9 | 4058546652173 | |
| 5 | 0005 | SpacerSPACER | 4931511362товар | 2 | 4058546652180 | |
| 6 | 0006 | DisplayDISPLAY | 4931511363товар | 1 | 4058546652197 | |
| 7 | 0007 | ДержательHOLDER | 4931511364товар | 1 | 4058546652203 | |
| 8 | 0008 | ВинтSCREW | 4931511365товар | 6 | 4058546652210 | |
| 9 | 0009 | ЭлектронныйELECTRONIC | 4931511366товар | 1 | 4058546652227 | |
| 10 | 0011 | КорпусHOUSING | 4931495167товар | 1 | 4058546488352 | |
| 11 | 0012 | ВинтSCREW | 4931495168товар | 1 | 4058546488369 | |
| 12 | 0013 | StopperSTOPPER | 4931495169товар | 1 | 4058546488376 | |
| 13 | 0014 | Уплотнительное кольцоO-RING | 4931495170товар | 1 | 4058546488383 | |
| 14 | 0016 | ГайкаNUT | 4931495171товар | 1 | 4058546488390 | |
| 15 | 0017 | ШайбаWASHER | 4931495172товар | 1 | 4058546488406 | |
| 16 | 0019 | Уплотнительное кольцоO-RING | 4931496256товар | 1 | 4058546533939 | |
| 17 | 0021 | ДержательHOLDER | 4931496257товар | 1 | 4058546533946 | |
| 18 | 0028 | КорпусHOUSING | 4931495173товар | 1 | 4058546488413 | |
| 19 | 0035 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 20 | 0055 | ЭлектронныйELECTRONIC | 4931496258товар | 1 | 4058546533953 | |
| 21 | 0059 | Шильдик / табличка данныхRATING PLATE | 4931496259товар | 1 | 4058546533960 | |
| 22 | 0070 | КорпусHOUSING | 4931495175товар | 1 | 4058546488437 | |
| 23 | 0071 | ВинтSCREW | 4931496260товар | 1 | 4058546533977 | |
| 24 | 0700 | КейсCARRYING CASE | 4931495178товар | 1 | 4058546488468 |
