Осветительный прибор Milwaukee M12AL-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M12AL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12AL-0Артикул инструмента: 4933451394Код схемы: 40004568884 позицииКатегория: Осветительные приборы

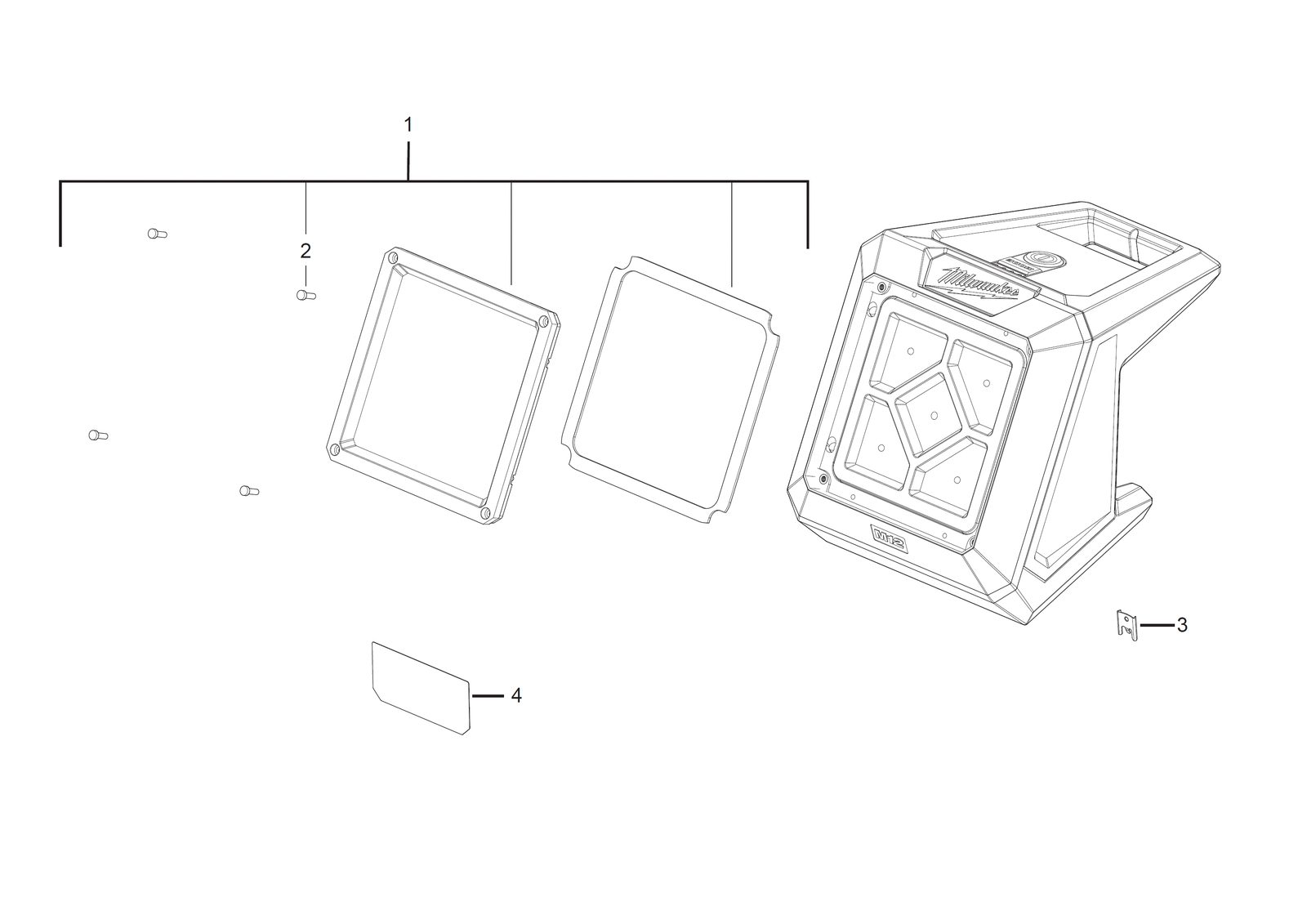

Схема инструмента
Таблица деталей — 4 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Lamp shadeLAMP SHADE | 4931454793товар | 1 | 4058546014100 | |
| 2 | 0002 | ВинтSCREW | 4931454794товар | 4 | — | |
| 3 | 0003 | Разъём / соединительCONNECTOR | 4931436292товар | 1 | 4002395252909 | |
| 4 | 0004 | Шильдик / табличка данныхRATING PLATE | 4931454721товар | 1 | 4058546013387 |
