Измерительный инструмент Milwaukee M12A3PLO-0C — взрыв-схема
Сервисная страница: Измерительный инструмент Milwaukee M12A3PLO-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12A3PLO-0CАртикул инструмента: 4933499001Код схемы: 400050943621 позицияКатегория: Измерительный инструмент

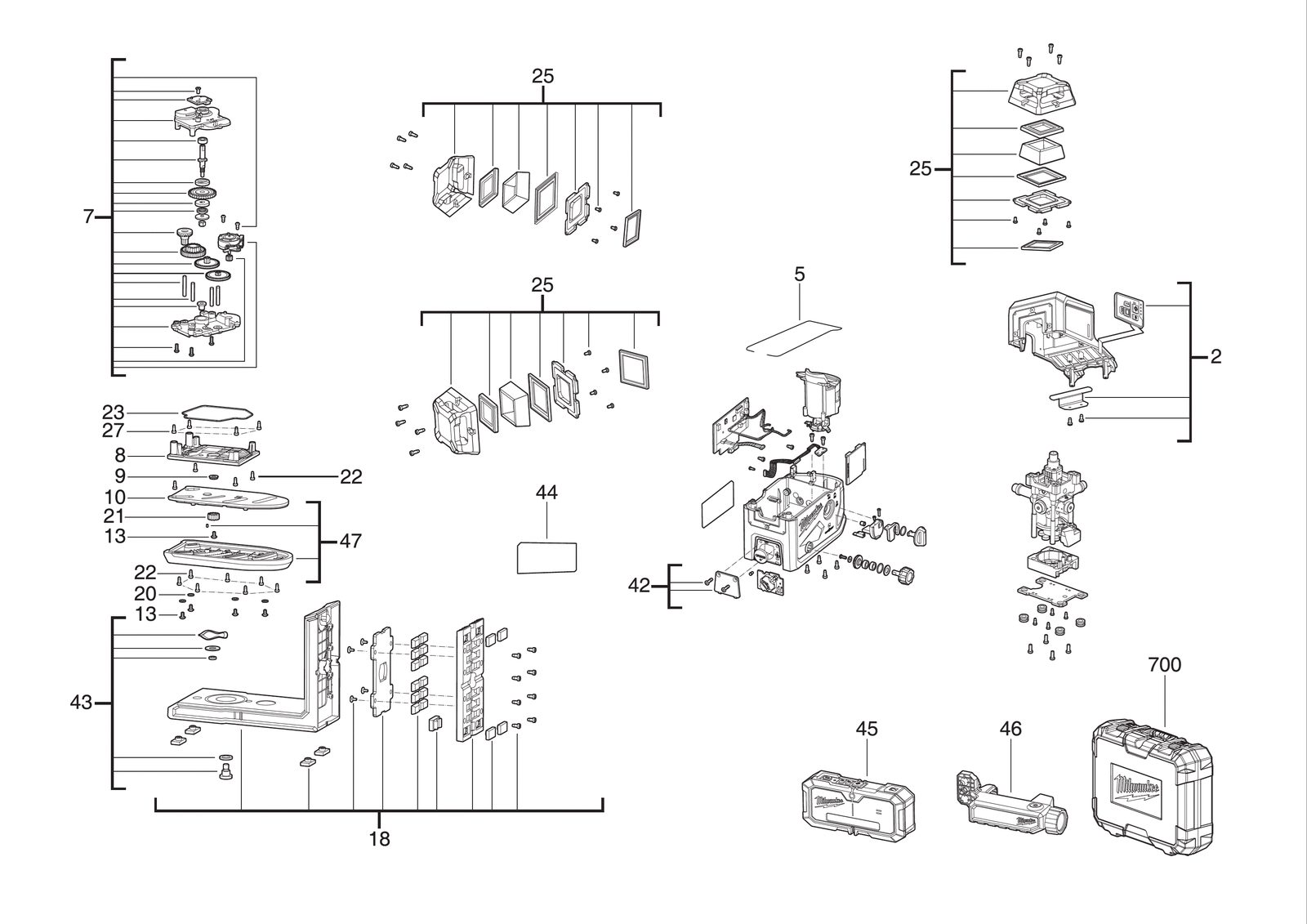

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | КорпусHOUSING | 4931507715товар | 1 | 4058546602260 | |
| 2 | 0005 | ПрокладкаGASKET | 4931507716товар | 1 | 4058546602277 | |
| 3 | 0007 | КронштейнBRACKET | 4931507717товар | 1 | 4058546602284 | |
| 4 | 0008 | Крышка редуктораGEAR BOX COVER | 4931507718товар | 1 | 4058546602291 | |
| 5 | 0009 | GrommetGROMMET | 4931507719товар | 1 | 4058546602307 | |
| 6 | 0010 | КрышкаCOVER | 4931507720товар | 1 | 4058546602314 | |
| 7 | 0013 | ВинтSCREW | 4931507721товар | 5 | 4058546602321 | |
| 8 | 0018 | Mounting bracketMOUNTING BRACKET | 4931507722товар | 1 | 4058546602338 | |
| 9 | 0020 | ШайбаWASHER | 4931507723товар | 4 | 4058546602345 | |
| 10 | 0021 | ШестерняGEAR | 4931507724товар | 1 | 4058546602352 | |
| 11 | 0022 | ВинтSCREW | 4931507725товар | 14 | 4058546602369 | |
| 12 | 0023 | ПрокладкаGASKET | 4931507726товар | 1 | 4058546602376 | |
| 13 | 0025 | Крышка lidCOVER LID | 4931507727товар | 3 | 4058546602383 | |
| 14 | 0027 | ВинтSCREW | 4931507728товар | 4 | 4058546602390 | |
| 15 | 0042 | КрышкаCOVER | 4931507729товар | 1 | 4058546602406 | |
| 16 | 0043 | ВинтSCREW | 4931507730товар | 1 | 4058546602413 | |
| 17 | 0044 | Шильдик / табличка данныхRATING PLATE | 4931507731товар | 1 | 4058546602420 | |
| 18 | 0045 | DetectorDETECTOR | 4931508314товар | 1 | 4058546629762 | |
| 19 | 0046 | ClampCLAMP | 4931496361товар | 1 | 4058546534981 | |
| 20 | 0047 | ПластинаPLATE | 4931507732товар | 1 | 4058546602437 | |
| 21 | 0700 | КейсCARRYING CASE | 4931507733товар | 1 | 4058546602444 |
