Измерительный инструмент Milwaukee M123PL-401C — взрыв-схема
Сервисная страница: Измерительный инструмент Milwaukee M123PL-401C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M123PL-401CАртикул инструмента: 4933478246Код схемы: 400047774411 позицийКатегория: Измерительный инструмент

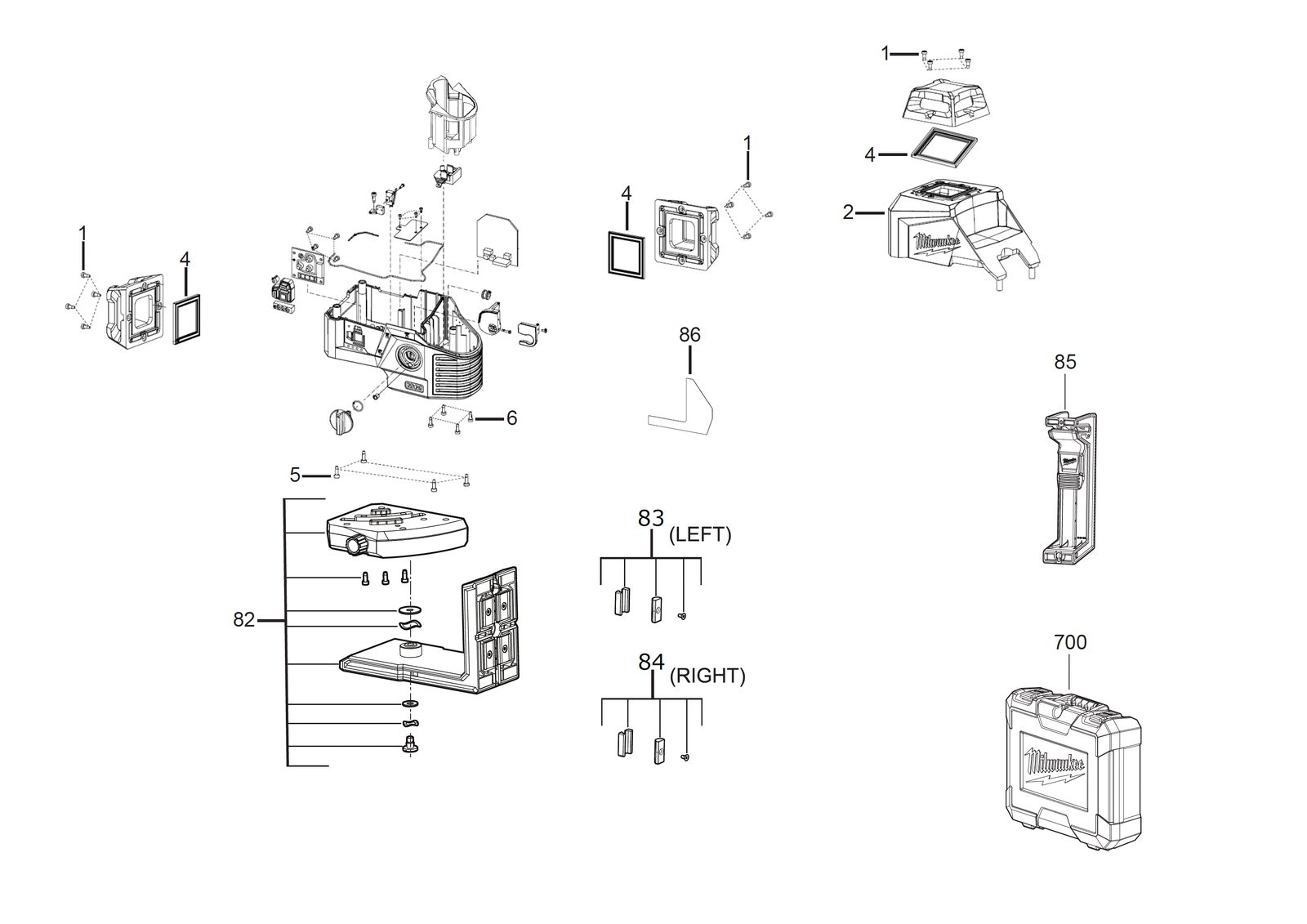

Схема инструмента
Таблица деталей — 11 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931508007товар | 1 | 4058546626693 | |
| 2 | 0002 | КорпусHOUSING | 4931508008товар | 1 | 4058546626709 | |
| 3 | 0004 | Клипса / фиксаторCLIP | 4931473858товар | 1 | 4058546364267 | |
| 4 | 0005 | УплотнениеSEAL | 4931508009товар | 1 | 4058546626716 | |
| 5 | 0006 | ВинтSCREW | 4931508352товар | 4 | 4058546630140 | |
| 6 | 0082 | ClampCLAMP | 4931508992товар | 1 | 4058546636548 | |
| 7 | 0083 | МагнитMAGNET | 4931483405товар | 2 | 4058546389963 | |
| 8 | 0084 | МагнитMAGNET | 4931473857товар | 2 | 4058546364250 | |
| 9 | 0085 | Клипса / фиксаторCLIP | 4931473858товар | 1 | 4058546364267 | |
| 10 | 0086 | Шильдик / табличка данныхRATING PLATE | 4931508011товар | 1 | 4058546626730 | |
| 11 | 0700 | КейсCARRYING CASE | 4931473859товар | 1 | 4058546364274 |
