Инспекционная камера Milwaukee M12360IC32-0C — взрыв-схема
Сервисная страница: Инспекционная камера Milwaukee M12360IC32-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12360IC32-0CАртикул инструмента: 4933480741Код схемы: 400050040423 позицииКатегория: Сантехнический и прочистной инструмент

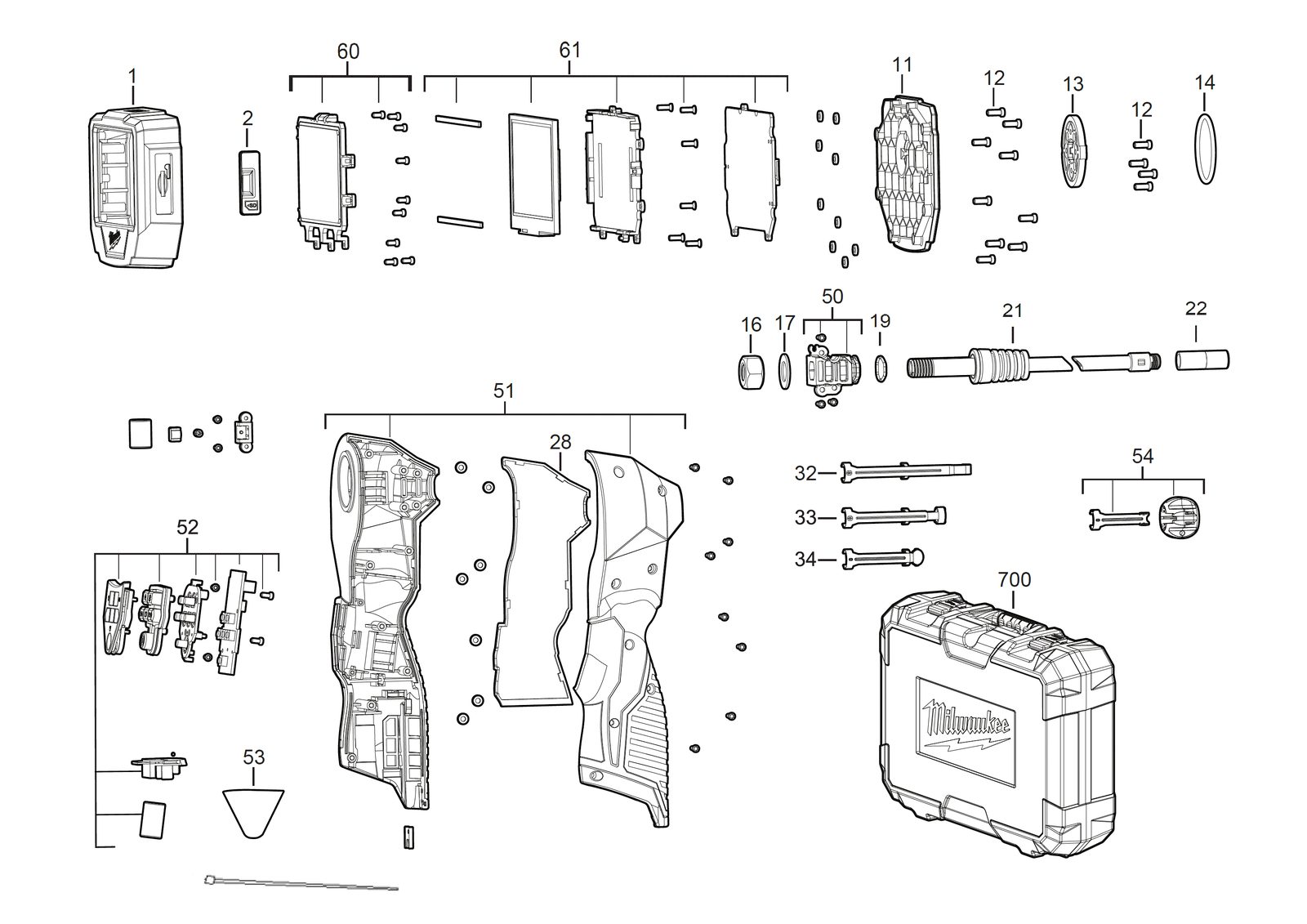

Схема инструмента
Таблица деталей — 23 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КорпусHOUSING | 4931495165товар | 1 | 4058546488338 | |
| 2 | 0002 | Подошва / площадкаPAD | 4931495166товар | 1 | 4058546488345 | |
| 3 | 0011 | КорпусHOUSING | 4931495167товар | 1 | 4058546488352 | |
| 4 | 0012 | ВинтSCREW | 4931495168товар | 1 | 4058546488369 | |
| 5 | 0013 | StopperSTOPPER | 4931495169товар | 1 | 4058546488376 | |
| 6 | 0014 | Уплотнительное кольцоO-RING | 4931507748товар | 1 | 4058546602598 | |
| 7 | 0016 | ГайкаNUT | 4931495171товар | 1 | 4058546488390 | |
| 8 | 0017 | ШайбаWASHER | 4931495172товар | 1 | 4058546488406 | |
| 9 | 0019 | Уплотнительное кольцоO-RING | 4931511275товар | 1 | 4058546651312 | |
| 10 | 0021 | Кабель комплектCABLE SET | 4931511280товар | 1 | 4058546651367 | |
| 11 | 0022 | CameraCAMERA | 4931511277товар | 1 | 4058546651336 | |
| 12 | 0028 | КорпусHOUSING | 4931507749товар | 1 | 4058546602604 | |
| 13 | 0032 | Клипса / фиксаторCLIP | 4931507745товар | 1 | 4058546602567 | |
| 14 | 0033 | Клипса / фиксаторCLIP | 4931507746товар | 1 | 4058546602574 | |
| 15 | 0034 | Клипса / фиксаторCLIP | 4931507744товар | 1 | 4058546602550 | |
| 16 | 0050 | ДержательHOLDER | 4931507750товар | 1 | 4058546602611 | |
| 17 | 0051 | КорпусHOUSING | 4931507751товар | 1 | 4058546602628 | |
| 18 | 0052 | Push buttonPUSH BUTTON | 4931495176товар | 1 | 4058546488444 | |
| 19 | 0053 | Шильдик / табличка данныхRATING PLATE | 4931507756товар | 1 | 4058546602673 | |
| 20 | 0054 | Клипса / фиксаторCLIP | 4931507747товар | 1 | 4058546602581 | |
| 21 | 0060 | DisplayDISPLAY | 4931511278товар | 1 | 4058546651343 | |
| 22 | 0061 | ЭлектронныйELECTRONIC | 4931511279товар | 1 | 4058546651350 | |
| 23 | 0700 | КейсCARRYING CASE | 4931495178товар | 1 | 4058546488468 |
