Инспекционная камера Milwaukee M12360IC32-0C — взрыв-схема
Сервисная страница: Инспекционная камера Milwaukee M12360IC32-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M12360IC32-0CАртикул инструмента: 4933480741Код схемы: 400048153418 позицийКатегория: Сантехнический и прочистной инструмент

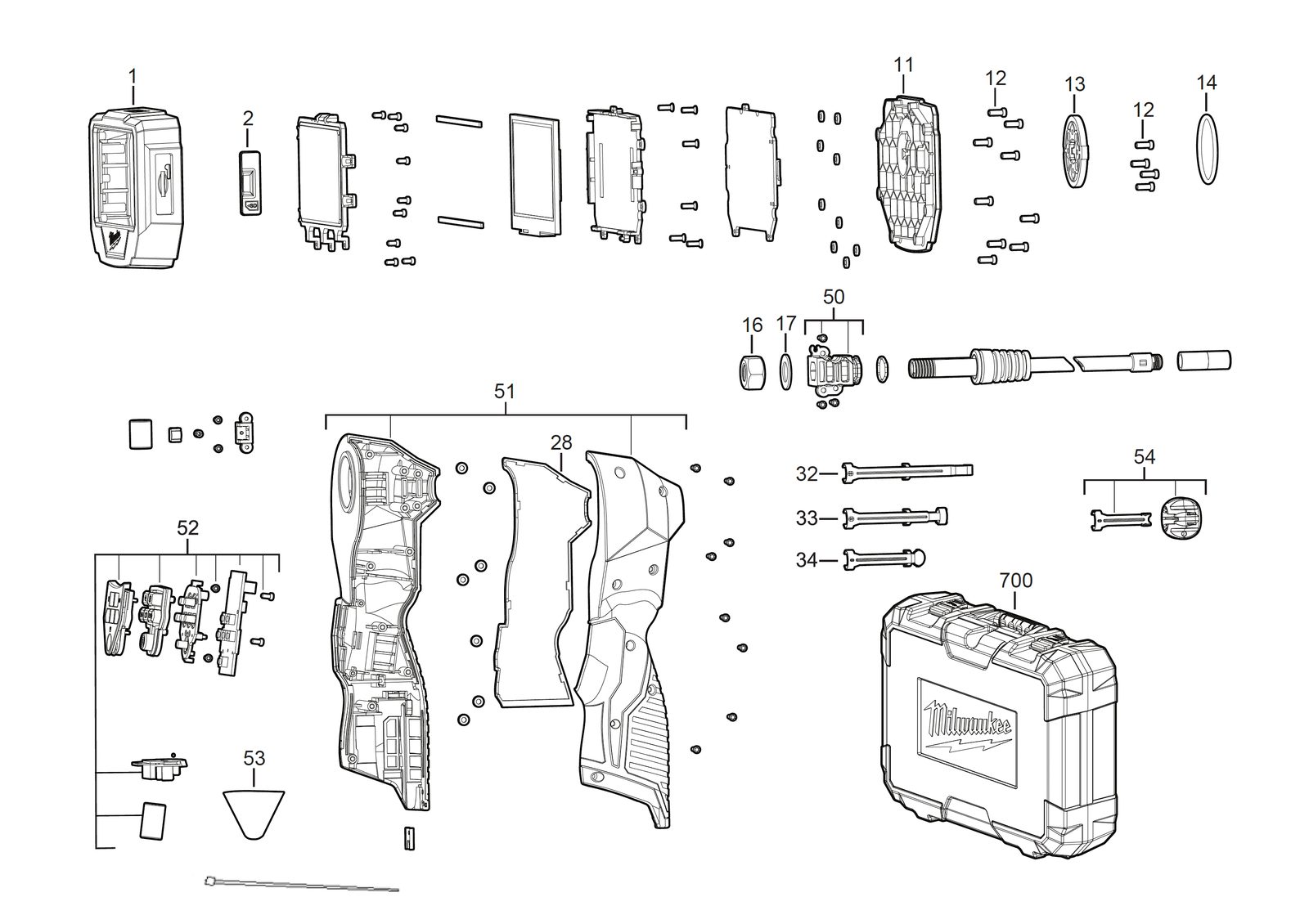

Схема инструмента
Таблица деталей — 18 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КорпусHOUSING | 4931495165товар | 1 | 4058546488338 | |
| 2 | 0002 | Подошва / площадкаPAD | 4931495166товар | 1 | 4058546488345 | |
| 3 | 0011 | КорпусHOUSING | 4931495167товар | 1 | 4058546488352 | |
| 4 | 0012 | ВинтSCREW | 4931495168товар | 1 | 4058546488369 | |
| 5 | 0013 | StopperSTOPPER | 4931495169товар | 1 | 4058546488376 | |
| 6 | 0014 | Уплотнительное кольцоO-RING | 4931495170товар | 1 | 4058546488383 | |
| 7 | 0016 | ГайкаNUT | 4931495171товар | 1 | 4058546488390 | |
| 8 | 0017 | ШайбаWASHER | 4931495172товар | 1 | 4058546488406 | |
| 9 | 0028 | КорпусHOUSING | 4931495173товар | 1 | 4058546488413 | |
| 10 | 0032 | Клипса / фиксаторCLIP | 4931494949товар | 1 | 4058546486174 | |
| 11 | 0033 | Клипса / фиксаторCLIP | 4931494950товар | 1 | 4058546486181 | |
| 12 | 0034 | Клипса / фиксаторCLIP | 4931494948товар | 1 | 4058546486167 | |
| 13 | 0050 | ДержательHOLDER | 4931495174товар | 1 | 4058546488420 | |
| 14 | 0051 | КорпусHOUSING | 4931495175товар | 1 | 4058546488437 | |
| 15 | 0052 | Push buttonPUSH BUTTON | 4931495176товар | 1 | 4058546488444 | |
| 16 | 0053 | Шильдик / табличка данныхRATING PLATE | 4931495179товар | 1 | 4058546488475 | |
| 17 | 0054 | Клипса / фиксаторCLIP | 4931494951товар | 1 | 4058546486198 | |
| 18 | 0700 | КейсCARRYING CASE | 4931495178товар | 1 | 4058546488468 |
