Пила Milwaukee M 18BSX-0 — взрыв-схема
Сервисная страница: Пила Milwaukee M 18BSX-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M 18BSX-0Артикул инструмента: 4933447275Код схемы: 400044727641 позицияКатегория: Пилы, лобзики и инструмент для резки

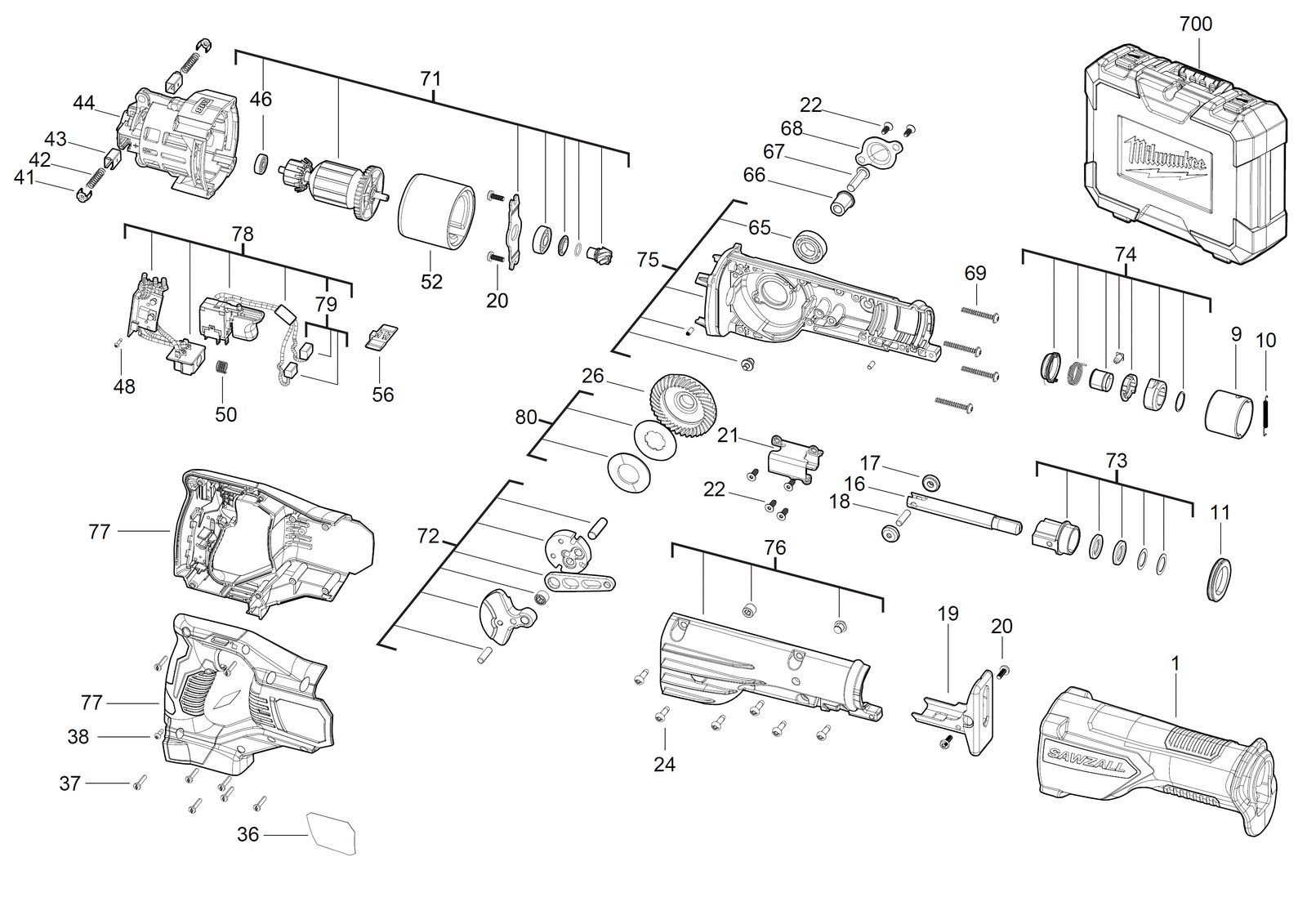

Схема инструмента
Таблица деталей — 41 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновый bufferRUBBER BUFFER | 4931436654товар | 1 | 4002395256006 | |
| 2 | 0009 | CamCAM | 4931436051товар | 1 | 4002395876341 | |
| 3 | 0010 | ПружинаSPRING | 4931436050товар | 1 | 4002395876334 | |
| 4 | 0011 | УплотнениеSEAL | 4931436021товар | 1 | 4002395877652 | |
| 5 | 0016 | ШпиндельSPINDLE | 4931436023товар | 1 | 4002395877676 | |
| 6 | 0017 | RollROLL | 4931436024товар | 2 | 4002395877683 | |
| 7 | 0018 | Balance weightBALANCE WEIGHT | 4931436025товар | 1 | 4002395877690 | |
| 8 | 0019 | ОпораSUPPORT | 4931436634товар | 1 | 4002395258000 | |
| 9 | 0020 | ВинтSCREW | 4931436635товар | 4 | 4002395258017 | |
| 10 | 0021 | StampSTAMP | 4931436028товар | 1 | 4002395878321 | |
| 11 | 0022 | ВинтSCREW | 4931453200товар | 6 | 4002395151561 | |
| 12 | 0024 | ВинтSCREW | 4931435228товар | 6 | 4002395860128 | |
| 13 | 0026 | Пара конических шестерёнBEVEL GEAR PAIR | 4931436637товар | 1 | — | |
| 14 | 0036 | Шильдик / табличка данныхRATING PLATE | 4931436638товар | 1 | — | |
| 15 | 0037 | ВинтSCREW | 06827261товар | 8 | 4058546068967 | |
| 16 | 0038 | Винт m3,5 torx 10SCREW M3,5 Torx 10 | 660031023товар | 1 | 4002395831623 | |
| 17 | 0041 | Щётка держательBRUSH HOLDER | 4931436639товар | 2 | 4002395258055 | |
| 18 | 0042 | ПружинаSPRING | 4931436640товар | 2 | 4002395258062 | |
| 19 | 0043 | Щётка держатель insulBRUSH HOLDER INSUL | 4931436655товар | 2 | 4002395256013 | |
| 20 | 0044 | Корпус двигателяMOTOR HOUSING | 4931436642товар | 1 | — | |
| 21 | 0046 | Шариковый подшипникBALL BEARING | 02040645товар | 1 | 4058546067939 | |
| 22 | 0048 | ВинтSCREW | 661081001товар | 1 | 4002395830787 | |
| 23 | 0050 | Pressure пружинаPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 24 | 0052 | Статор / электрическое полеELECTRIC FIELD | 4931436643товар | 1 | 4002395258093 | |
| 25 | 0056 | Lock в сбореLOCK COMPLETE | 4931436644товар | 1 | 4002395258703 | |
| 26 | 0065 | Шариковый подшипникBALL BEARING | 4931436033товар | 1 | 4002395878376 | |
| 27 | 0066 | Distance держательDISTANCE HOLDER | 4931436034товар | 1 | 4002395172177 | |
| 28 | 0067 | ВинтSCREW | 4931436035товар | 1 | 4002395878383 | |
| 29 | 0068 | ПластинаPLATE | 4931436036товар | 1 | 4002395878390 | |
| 30 | 0069 | ВинтSCREW | 4931436564товар | 4 | 4002395257614 | |
| 31 | 0071 | Ротор / якорьARMATURE | 4931436645товар | 1 | — | |
| 32 | 0072 | Crank в сбореCRANK ASSEMBLY | 4931436046товар | 1 | 4002395875696 | |
| 33 | 0073 | BushBUSH | 4931436646товар | 1 | 4002395258727 | |
| 34 | 0074 | AcceptanceACCEPTANCE | 4931436647товар | 1 | 4002395258734 | |
| 35 | 0075 | Шестерня редуктор insul.leftGEAR BOX INSUL.LEFT | 4931436648товар | 1 | 4002395258741 | |
| 36 | 0076 | Шестерня редуктор insu.rightGEAR BOX INSU.RIGHT | 4931436649товар | 1 | 4002395258758 | |
| 37 | 0077 | Рукоятка compl.HANDLE COMPL. | 4931436650товар | 1 | 4002395258765 | |
| 38 | 0078 | Electric elementELECTRIC ELEMENT | 4931436651товар | 1 | 4002395258772 | |
| 39 | 0079 | Комплект угольных щётокCARBON BRUSH SET | 4931436652товар | 1 | 4002395258789 | |
| 40 | 0080 | ПластинаPLATE | 4931436653товар | 1 | 4002395258796 | |
| 41 | 0700 | КейсCARRYING CASE | 4931436641товар | 1 | 4002395258079 |
