Инструмент Milwaukee L4RLEPB-301 — взрыв-схема
Сервисная страница: Инструмент Milwaukee L4RLEPB-301. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: L4RLEPB-301Артикул инструмента: 4933478750Код схемы: 400049717711 позицийКатегория: Прочий инструмент Milwaukee

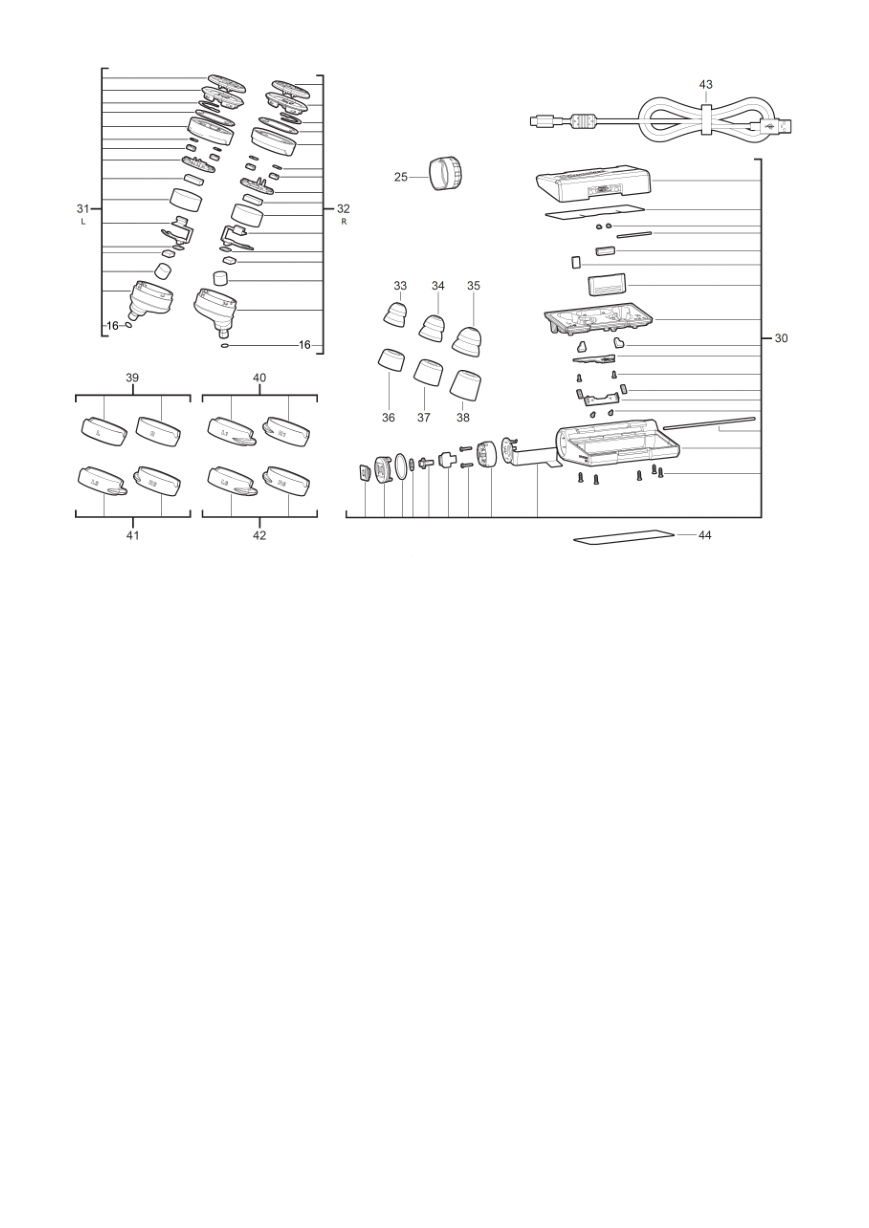

Схема инструмента
Список деталей: Инструмент Milwaukee L4RLEPB-301
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0016 | Оригинальная деталь MilwaukeeDIAPHRAGM | 4931507273товар | 2 | 4058546597849 | |
| 2 | 0025 | Оригинальная деталь MilwaukeeCAP | 4931495452товар | 1 | 4058546491208 | |
| 3 | 0030 | КрышкаCOVER ASSY | 4931495453товар | 1 | 4058546491215 | |
| 4 | 0031 | Оригинальная деталь MilwaukeeSPEAKER | 4931495454товар | 1 | 4058546491222 | |
| 5 | 0032 | Оригинальная деталь MilwaukeeSPEAKER | 4931495455товар | 1 | 4058546491239 | |
| 6 | 0039 | Оригинальная деталь MilwaukeeHOLDING BRACKET | 4931495462товар | 1 | 4058546491307 | |
| 7 | 0040 | Оригинальная деталь MilwaukeeRUBBER RING | 4931495463товар | 1 | 4058546491314 | |
| 8 | 0041 | Оригинальная деталь MilwaukeeRUBBER RING | 4931495464товар | 1 | 4058546491321 | |
| 9 | 0042 | Оригинальная деталь MilwaukeeRUBBER RING | 4931495465товар | 1 | 4058546491338 | |
| 10 | 0043 | КабельCABLE | 4931480526товар | 1 | 4058546425418 | |
| 11 | 0044 | Заводская табличкаRATING PLATE | 4931495638товар | 1 | 4058546493066 |
