Измерительный · схема и детали

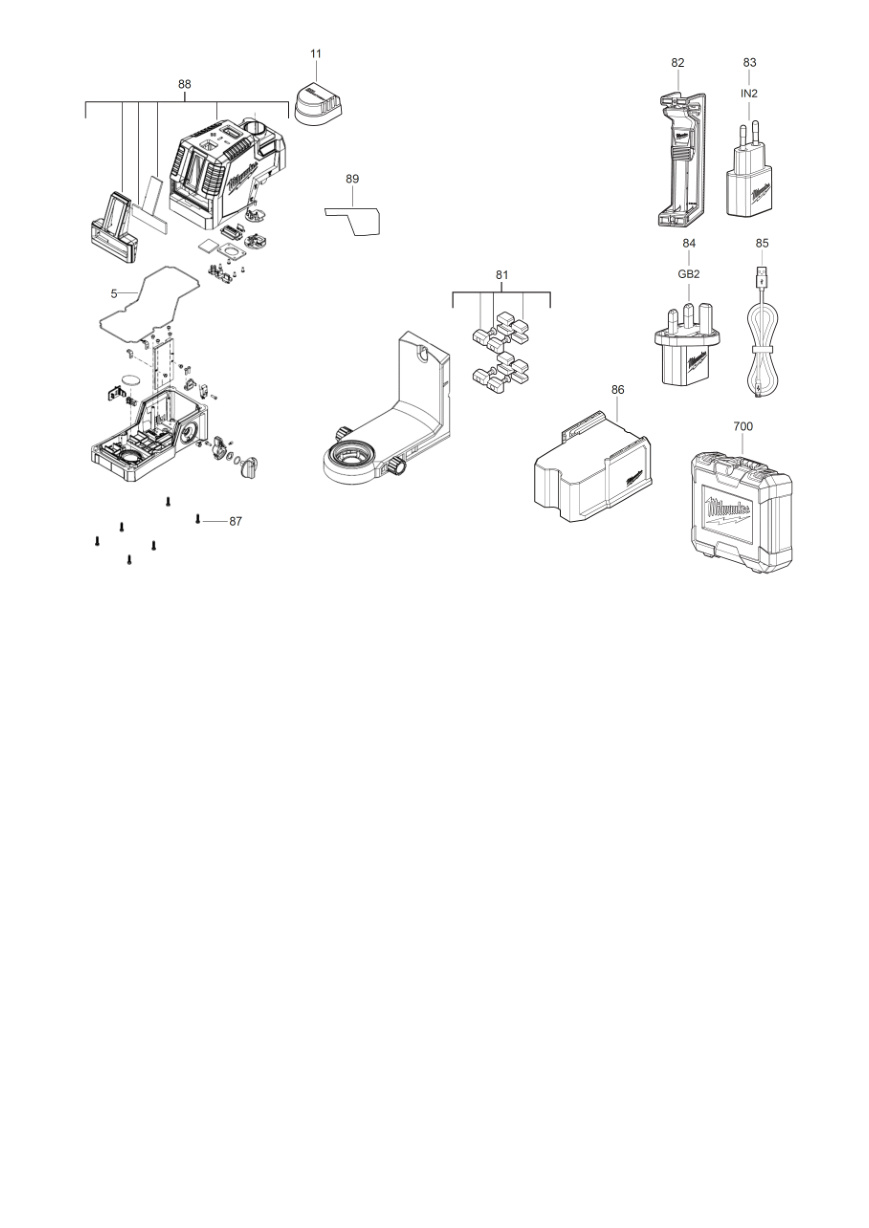

Взрыв-схема Milwaukee L4CLLP-301C 4933478244
Сервисная страница Milwaukee L4CLLP-301C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933478244L4CLLP-301C400047769912 позицийКатегория: Измерительный инструмент
Список деталей Milwaukee L4CLLP-301C
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0005 | УплотнениеSEAL | 4931508024 | 1 | 4058546626860 | Доступность уточняется |
| 2 | 0011 | Оригинальная деталь MilwaukeeBATTERY CAP | 4931473865 | 1 | 4058546364335 | Доступность уточняется |
| 3 | 0081 | Оригинальная деталь MilwaukeeKIT | 4931473866 | 1 | 4058546364342 | Доступность уточняется |
| 4 | 0082 | КлипсаCLIP | 4931473858 | 1 | 4058546364267 | Доступность уточняется |
| 5 | 0083 | ЗаглушкаAC PLUG USB A OUT | 4931460595 | 1 | 4058546368203 | Доступность уточняется |
| 6 | 0084 | ЗаглушкаAC PLUG USB A OUT | 4931460596 | 1 | 4058546368210 | Доступность уточняется |
| 7 | 0085 | КабельCABLE | 4931473825 | 1 | 4058546363932 | Доступность уточняется |
| 8 | 0086 | ОпораSUPPORTING PLATE | 4931473868 | 1 | 4058546364366 | Доступность уточняется |
| 9 | 0087 | ВинтSCREW | 4931508025 | 6 | 4058546626877 | Доступность уточняется |
| 10 | 0088 | КорпусHOUSING | 4931508026 | 1 | 4058546626884 | Доступность уточняется |
| 11 | 0089 | Заводская табличкаRATING PLATE | 4931508027 | 1 | 4058546626891 | Доступность уточняется |
| 12 | 0700 | КейсCARRYING CASE | 4931473867 | 1 | 4058546364359 | Доступность уточняется |
Нужна деталь?
Пришлите модель L4CLLP-301C, артикул 4933478244 и номер позиции на схеме.
