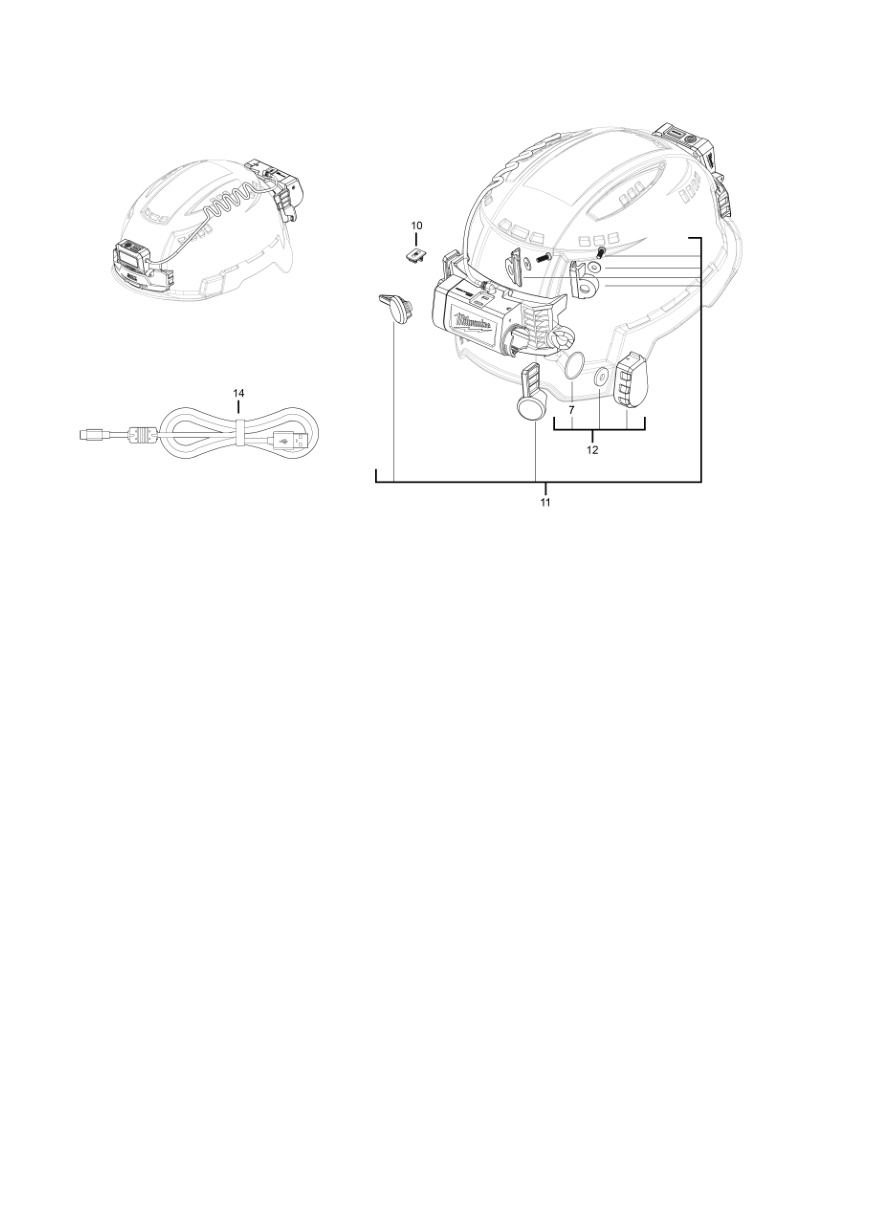

Взрыв-схема Milwaukee L4BOLTHL-301 4933479902
Сервисная страница Milwaukee L4BOLTHL-301. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933479902L4BOLTHL-30140004918416 позицийКатегория: Осветительные приборы
Список деталей Milwaukee L4BOLTHL-301
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 1 | Деталь не детализирована[TRAD] PART NOT DEATAILED | 1000063920 | 1 | Доступность уточняется | |
| 2 | 0007 | Уплотнительное кольцоO-RING | 4931494546 | 1 | 4058546471187 | Доступность уточняется |
| 3 | 0010 | КрышкаCOVER | 4931494547 | 1 | 4058546471194 | Доступность уточняется |
| 4 | 0011 | РычагCLAMPING LEVER | 4931494548 | 1 | 4058546471200 | Доступность уточняется |
| 5 | 0012 | КрышкаCOVER ASSY | 4931494549 | 1 | 4058546471217 | Доступность уточняется |
| 6 | 0014 | КабельCABLE | 4931480526 | 1 | 4058546425418 | Доступность уточняется |
Нужна деталь?
Пришлите модель L4BOLTHL-301, артикул 4933479902 и номер позиции на схеме.
