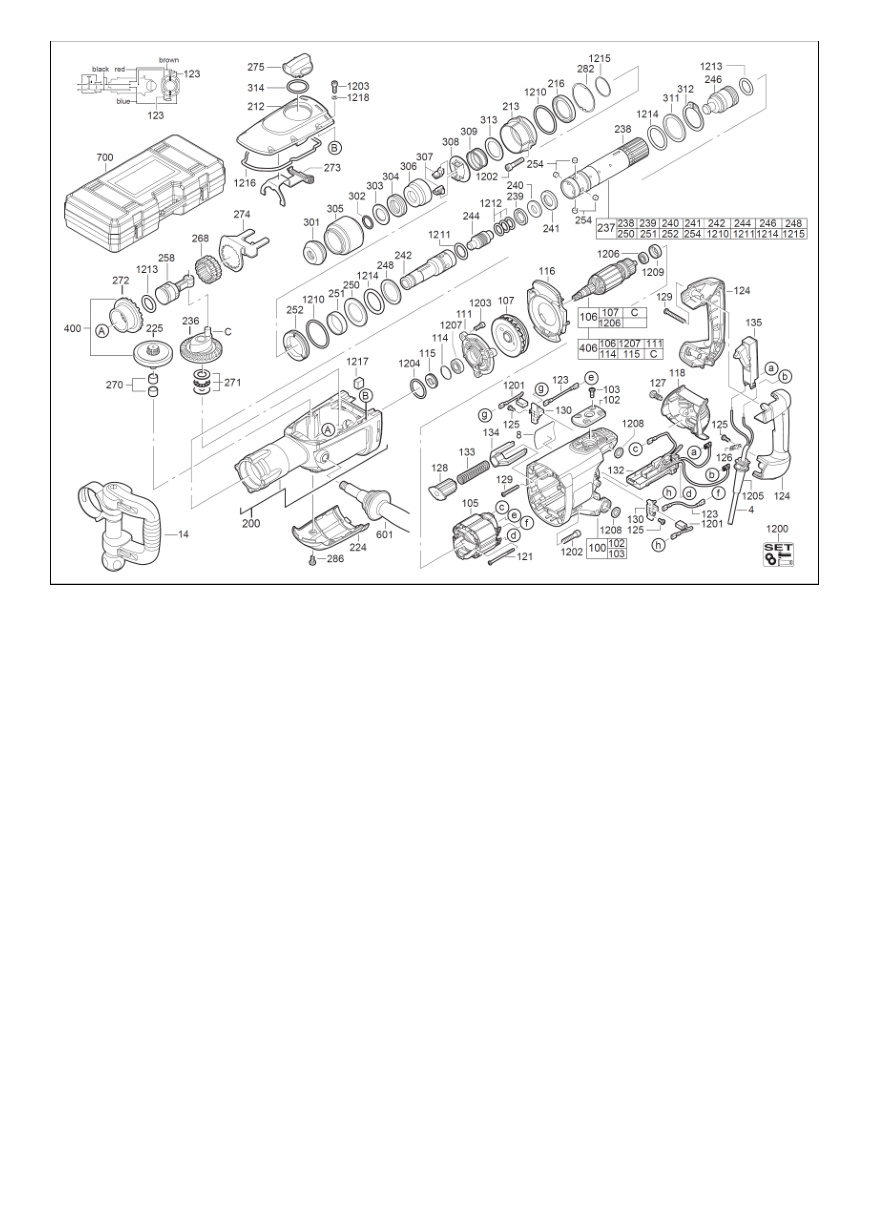

Взрыв-схема Milwaukee K950S 4933405365
Сервисная страница Milwaukee K950S. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933405365K950S400041716591 позицийКатегория: Перфораторы и отбойные молотки
Список деталей Milwaukee K950S
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624696 | 1 | 4002395800872 | Доступность уточняется |
| 2 | 0008 | Заводская табличкаRATING PLATE | 4931417166 | 1 | Больше не поставляется | |
| 3 | 0014 | РукояткаHANDLE | 4931398534 | 1 | 4002395776658 | Доступность уточняется |
| 4 | 0100 | Корпус двигателяMOTOR HOUSING | 4931375740 | 1 | 4002395735723 | Доступность уточняется |
| 5 | 0102 | ШайбаSECURED WASHER | 4931375531 | 1 | 4002395711574 | Доступность уточняется |
| 6 | 0103 | ВинтSCREW | 4931624213 | 4 | 4002395736096 | Доступность уточняется |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931442746 | 1 | 4002395885244 | Доступность уточняется |
| 8 | 0106 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931432415 | 1 | 4002395899418 | Доступность уточняется |
| 9 | 0107 | ВентиляторFAN | 4931375474 | 1 | 4002395711536 | Доступность уточняется |
| 10 | 0111 | ПодшипникBEARING END PLATE | 4931426434 | 1 | 4002395842483 | Доступность уточняется |
| 11 | 0114 | Стопорное кольцоLOCKING RING | 4931890311 | 1 | 4002395706297 | Доступность уточняется |
| 12 | 0115 | Уплотнительное кольцоSEAL RING NUT | 4931375489 | 1 | 4002395711543 | Доступность уточняется |
| 13 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931375515 | 1 | 4002395731756 | Доступность уточняется |
| 14 | 0118 | Оригинальная деталь MilwaukeeSERVICING LID | 4931375535 | 1 | 4002395731787 | Доступность уточняется |
| 15 | 0121 | ВинтSCREW | 4931339996 | 2 | 4002395623976 | Доступность уточняется |
| 16 | 0123 | Оригинальная деталь MilwaukeeWIRE | 4931624263 | 2 | 4002395724819 | Доступность уточняется |
| 17 | 0124 | РукояткаPAIR HANDLE SHELLS | 4931375560 | 1 | 4002395731817 | Доступность уточняется |
| 18 | 0125 | ВинтSCREW | 4931624538 | 4 | 4002395760039 | Доступность уточняется |
| 19 | 0126 | Зажим кабеляCABLE COLLAR | 4931256500 | 1 | 4002395586547 | Доступность уточняется |
| 20 | 0127 | ВинтSCREW | 4931624537 | 2 | 4002395760022 | Доступность уточняется |
| 21 | 0128 | Оригинальная деталь MilwaukeeTHRUST PIECE | 4931375477 | 1 | 4002395731701 | Доступность уточняется |
| 22 | 0129 | ВинтSCREW N874101-1 SHR C-K5X45/20 KOMBITORX | 4931622765 | 5 | 4002395699094 | Доступность уточняется |
| 23 | 0130 | ЩёткодержательBRUSH HOLDER | 4931381694 | 2 | 4002395780303 | Доступность уточняется |
| 24 | 0132 | Оригинальная деталь MilwaukeeELECTRONIC | 4931409105 | 1 | 4002395791590 | Доступность уточняется |
| 25 | 0133 | Пружина сжатияPRESSURE SPRING | 4931375529 | 1 | 4002395711550 | Доступность уточняется |
| 26 | 0134 | Оригинальная деталь MilwaukeeTRANSITION PIECE | 4931375530 | 1 | 4002395711567 | Доступность уточняется |
| 27 | 0135 | ВыключательSWITCH | 4931375458 | 1 | 4002395711529 | Доступность уточняется |
| 28 | 0200 | Корпус редуктораGEAR BOX | 4931412446 | 1 | 4002395799008 | Доступность уточняется |
| 29 | 0212 | Корпус редуктораGEAR BOX COVER | 4931426459 | 1 | 4002395849697 | Доступность уточняется |
| 30 | 0213 | УплотнениеSEAL RETAINER | 4931375569 | 1 | 4002395731824 | Доступность уточняется |
| 31 | 0216 | Уплотнительное кольцоSEAL RING | 4931624205 | 1 | 4002395714285 | Доступность уточняется |
| 32 | 0224 | КрышкаGEAR COVER | 4931375443 | 1 | 4002395711611 | Доступность уточняется |
| 33 | 0225 | Оригинальная деталь MilwaukeeCOUPLING | 4931409714 | 1 | Больше не поставляется | |
| 34 | 0237 | ШпиндельSPINDLE | 4931375378 | 1 | 4002395731510 | Доступность уточняется |
| 35 | 0238 | ШпиндельSPINDLE SLEEVE | 4931426172 | 1 | 4002395903276 | Доступность уточняется |
| 36 | 0239 | Оригинальная деталь MilwaukeeBACK-PRESSURE RING | 4931375411 | 1 | 4002395731565 | Доступность уточняется |
| 37 | 0240 | Оригинальная деталь MilwaukeeBACK-PRESSURE RING | 4931375412 | 1 | 4002395731572 | Доступность уточняется |
| 38 | 0241 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931409791 | 1 | 4002395841486 | Доступность уточняется |
| 39 | 0242 | Оригинальная деталь MilwaukeeDRIVER | 4931426173 | 1 | 4002395876563 | Доступность уточняется |
| 40 | 0244 | Оригинальная деталь MilwaukeeSNAP DIE | 4931375573 | 1 | 4002395720354 | Доступность уточняется |
| 41 | 0246 | Оригинальная деталь MilwaukeePERCUSSION BODY | 4931455429 | 1 | 4002395176472 | Доступность уточняется |
| 42 | 0248 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931375416 | 1 | 4002395731596 | Доступность уточняется |
| 43 | 0250 | ШайбаWASHER | 4931375418 | 1 | 4002395736003 | Доступность уточняется |
| 44 | 0251 | Оригинальная деталь MilwaukeeBALL RACE | 4931375419 | 1 | 4002395731602 | Доступность уточняется |
| 45 | 0252 | Оригинальная деталь MilwaukeeTHRUST COLLAR | 4931375420 | 1 | 4002395731619 | Доступность уточняется |
| 46 | 0254 | Оригинальная деталь MilwaukeeDRIVER | 4931463952 | 4 | 4058546270452 | Доступность уточняется |
| 47 | 0258 | Оригинальная деталь MilwaukeePISTON COMPL. | 4931375380 | 1 | 4002395731534 | Доступность уточняется |
| 48 | 0268 | Оригинальная деталь MilwaukeeSET COLLAR | 4931396199 | 1 | 4002395748884 | Доступность уточняется |
| 49 | 0270 | Игольчатый подшипникNEEDLE BEARING | 4931621847 | 2 | 4002395696192 | Доступность уточняется |
| 50 | 0271 | ПодшипникTHRUST BEARING | 4931409549 | 1 | 4002395815418 | Доступность уточняется |
| 51 | 0273 | Оригинальная деталь MilwaukeeADJUSTING PLATE | 4931375583 | 1 | 4002395726493 | Доступность уточняется |
| 52 | 0274 | Оригинальная деталь MilwaukeeLOCKING PLATE | 4931375401 | 1 | 4002395717064 | Доступность уточняется |
| 53 | 0275 | РычагLEVER | 4931375546 | 1 | 4002395731794 | Доступность уточняется |
| 54 | 0282 | Стопорное кольцоRETAINING RING | 4931624235 | 1 | 4002395717460 | Доступность уточняется |
| 55 | 0286 | ВинтSCREW | 4931624236 | 2 | 4002395717477 | Доступность уточняется |
| 56 | 0301 | КрышкаEND COVER CAP | 9170350243 | 1 | 4002395577330 | Доступность уточняется |
| 57 | 0302 | ПружинаSPRING RING | 9170319040 | 1 | 4002395571895 | Доступность уточняется |
| 58 | 0303 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931409820 | 1 | 4002395834778 | Доступность уточняется |
| 59 | 0304 | Оригинальная деталь MilwaukeeDAMPING RING | 4931375775 | 1 | 4002395739943 | Доступность уточняется |
| 60 | 0305 | КрышкаChuck Cover | 9170316570 | 1 | 4002395570959 | Доступность уточняется |
| 61 | 0306 | Оригинальная деталь MilwaukeeINTERLOCK SLEAVE | 4931409842 | 1 | 4002395844739 | Доступность уточняется |
| 62 | 0307 | Элемент блокировкиINTERLOCK ELEMENT | 4931468789 | 2 | 4058546390129 | Доступность уточняется |
| 63 | 0308 | Оригинальная деталь MilwaukeeINTERLOCK PLATE | 4931375770 | 1 | 4002395739202 | Доступность уточняется |
| 64 | 0309 | Пружина сжатияPRESSURE SPRING | 4931375594 | 1 | 4002395736423 | Доступность уточняется |
| 65 | 0311 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931375509 | 1 | 4002395731749 | Доступность уточняется |
| 66 | 0312 | Стопорное кольцоRETAINING RING | 4931624203 | 1 | 4002395714278 | Доступность уточняется |
| 67 | 0313 | ДискDISC | 4931375595 | 1 | 4002395739950 | Доступность уточняется |
| 68 | 0314 | Уплотнительное кольцоO-RING N874701 26X3 | 4931622166 | 1 | 4002395696963 | Доступность уточняется |
| 69 | 0400 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931432420 | 1 | 4002395899449 | Доступность уточняется |
| 70 | 0406 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931432416 | 1 | 4002395895465 | Доступность уточняется |
| 71 | 0601 | РукояткаHANDLE | 4931375516 | 1 | 4002395736027 | Доступность уточняется |
| 72 | 0700 | КейсCARRYING CASE | 4931400760 | 1 | Больше не поставляется | |
| 73 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931375659 | 1 | 4002395733927 | Доступность уточняется |
| 74 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931375556 | 1 | 4002395720323 | Доступность уточняется |
| 75 | 1202 | ВинтSCREW | 4931624234 | 8 | 4002395717453 | Доступность уточняется |
| 76 | 1203 | ВинтSCREW D 912 M5X16 8.8SSI | 4931624276 | 9 | 4002395727858 | Доступность уточняется |
| 77 | 1204 | Уплотнительное кольцоSEAL RING | 4931624237 | 1 | 4002395717484 | Доступность уточняется |
| 78 | 1205 | Защитный кожухPROTECTING COVER | 4931392174 | 1 | 4002395772872 | Доступность уточняется |
| 79 | 1206 | Шариковый подшипникBALL BEARING | 4931341741 | 1 | 4002395627004 | Доступность уточняется |
| 80 | 1207 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931398189 | 1 | 4002395767304 | Доступность уточняется |
| 81 | 1208 | Уплотнительное кольцоSEAL RING | 4931624170 | 4 | 4002395710904 | Доступность уточняется |
| 82 | 1209 | Резиновая втулкаRUBBER SLEEVE | 4931317212 | 1 | 4002395599806 | Доступность уточняется |
| 83 | 1210 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624156 | 2 | 4002395731879 | Доступность уточняется |
| 84 | 1211 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624161 | 1 | 4002395731909 | Доступность уточняется |
| 85 | 1212 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624155 | 3 | 4002395731862 | Доступность уточняется |
| 86 | 1213 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624158 | 2 | 4002395731893 | Доступность уточняется |
| 87 | 1214 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624157 | 2 | 4002395731886 | Доступность уточняется |
| 88 | 1215 | ПружинаSPRING RING N874268 SW 20 | 4931624153 | 1 | 4002395731855 | Доступность уточняется |
| 89 | 1216 | ПрокладкаGASKET | 4931375506 | 1 | 4002395731725 | Доступность уточняется |
| 90 | 1217 | Оригинальная деталь MilwaukeeFELT | 4931375508 | 1 | 4002395731732 | Доступность уточняется |
| 91 | 1218 | ШайбаSEALING WASHER | 4931603515 | 6 | 4002395693481 | Доступность уточняется |
Нужна деталь?
Пришлите модель K950S, артикул 4933405365 и номер позиции на схеме.
