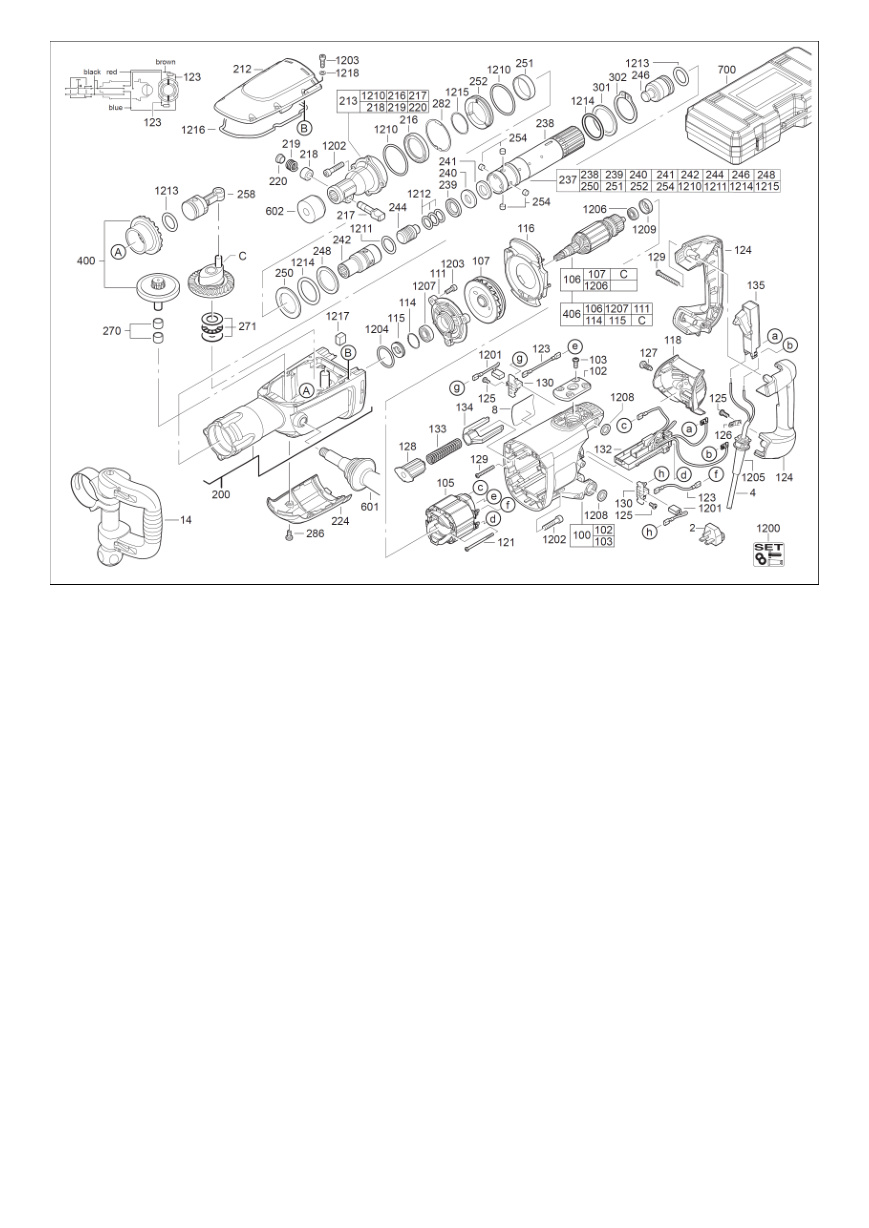

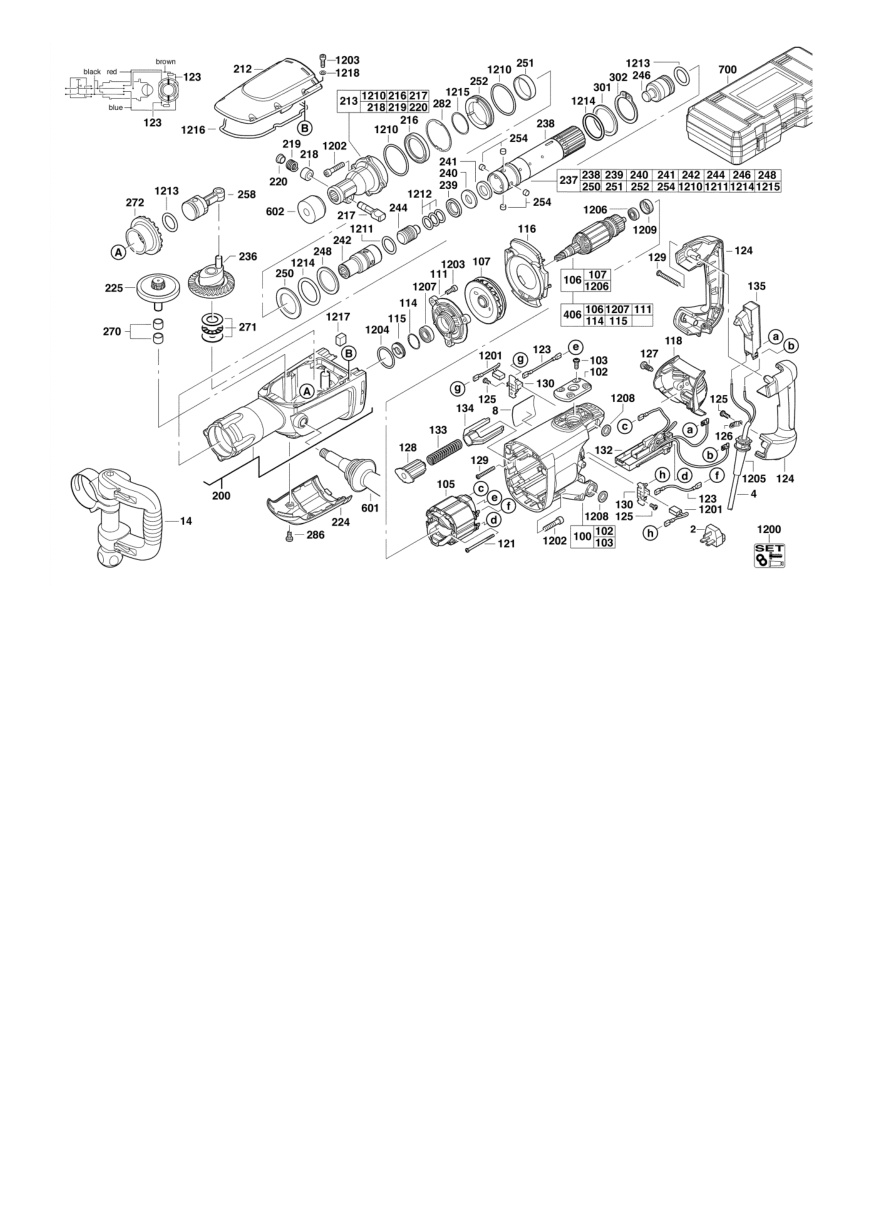

Отбойный молоток Milwaukee K900K — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee K900K. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: K900KАртикул инструмента: 4933375650Код схемы: 400041715079 позицийКатегория: Перфораторы и отбойные молотки
Список деталей: Отбойный молоток Milwaukee K900K
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624696товар | 1 | 4002395800872 | |
| 2 | 0008 | Заводская табличкаRATING PLATE | 4931417151товар | 1 | ||
| 3 | 0014 | РукояткаHANDLE | 4931398534товар | 1 | 4002395776658 | |
| 4 | 0100 | Корпус двигателяMOTOR HOUSING | 4931375740товар | 1 | 4002395735723 | |
| 5 | 0102 | ШайбаSECURED WASHER | 4931375531товар | 1 | 4002395711574 | |
| 6 | 0103 | ВинтSCREW | 4931624213товар | 4 | 4002395736096 | |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931442746товар | 1 | 4002395885244 | |
| 8 | 0106 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931432415товар | 1 | 4002395899418 | |
| 9 | 0107 | ВентиляторFAN | 4931375474товар | 1 | 4002395711536 | |
| 10 | 0111 | ПодшипникBEARING END PLATE | 4931426434товар | 1 | 4002395842483 | |
| 11 | 0114 | Стопорное кольцоLOCKING RING | 4931890311товар | 1 | 4002395706297 | |
| 12 | 0115 | Уплотнительное кольцоSEAL RING NUT | 4931375489товар | 1 | 4002395711543 | |
| 13 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931375515товар | 1 | 4002395731756 | |
| 14 | 0118 | Оригинальная деталь MilwaukeeSERVICING LID | 4931375535товар | 1 | 4002395731787 | |
| 15 | 0121 | ВинтSCREW | 4931339996товар | 2 | 4002395623976 | |
| 16 | 0123 | Оригинальная деталь MilwaukeeWIRE | 4931624263товар | 2 | 4002395724819 | |
| 17 | 0124 | РукояткаPAIR HANDLE SHELLS | 4931375560товар | 1 | 4002395731817 | |
| 18 | 0125 | ВинтSCREW | 4931624538товар | 4 | 4002395760039 | |
| 19 | 0126 | Зажим кабеляCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 20 | 0127 | ВинтSCREW | 4931624537товар | 2 | 4002395760022 | |
| 21 | 0128 | Оригинальная деталь MilwaukeeTHRUST PIECE | 4931375477товар | 1 | 4002395731701 | |
| 22 | 0129 | ВинтSCREW N874101-1 SHR C-K5X45/20 KOMBITORX | 4931622765товар | 5 | 4002395699094 | |
| 23 | 0130 | ЩёткодержательBRUSH HOLDER | 4931381694товар | 2 | 4002395780303 | |
| 24 | 0132 | Оригинальная деталь MilwaukeeELECTRONIC | 4931409105товар | 1 | 4002395791590 | |
| 25 | 0133 | Пружина сжатияPRESSURE SPRING | 4931375529товар | 1 | 4002395711550 | |
| 26 | 0134 | Оригинальная деталь MilwaukeeTRANSITION PIECE | 4931375530товар | 1 | 4002395711567 | |
| 27 | 0135 | ВыключательSWITCH | 4931375454товар | 1 | 4002395731688 | |
| 28 | 0200 | Корпус редуктораGEAR BOX | 4931412436товар | 1 | 4002395798995 | |
| 29 | 0212 | Корпус редуктораGEAR BOX COVER | 4931426452товар | 1 | 4002395847990 | |
| 30 | 0213 | Оригинальная деталь MilwaukeeTOOL ACCEPTANCE | 4931375510товар | 1 | 4002395731367 | |
| 31 | 0216 | Уплотнительное кольцоSEAL RING | 4931624205товар | 1 | 4002395714285 | |
| 32 | 0217 | ФиксаторLATCH BAR | 4931384430товар | 1 | 4002395719587 | |
| 33 | 0218 | ВтулкаSLEEVE | 4931409823товар | 1 | 4002395839551 | |
| 34 | 0219 | ПружинаSPRING | 9170032330товар | 1 | 4002395563135 | |
| 35 | 0220 | ФиксаторLATCH BAR | 4931409822товар | 1 | 4002395839544 | |
| 36 | 0224 | КрышкаGEAR COVER | 4931375443товар | 1 | 4002395711611 | |
| 37 | 0236 | Оригинальная деталь MilwaukeeCRANK WHEEL | 4931417306товар | 1 | ||
| 38 | 0237 | ШпиндельSPINDLE | 4931375802товар | 1 | 4002395744237 | |
| 39 | 0238 | ШпиндельSPINDLE SLEEVE | 4931426172товар | 1 | 4002395903276 | |
| 40 | 0239 | Оригинальная деталь MilwaukeeBACK-PRESSURE RING | 4931375411товар | 1 | 4002395731565 | |
| 41 | 0240 | Оригинальная деталь MilwaukeeBACK-PRESSURE RING | 4931375412товар | 1 | 4002395731572 | |
| 42 | 0241 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931409791товар | 1 | 4002395841486 | |
| 43 | 0242 | ВтулкаSLEEVE | 4931417723товар | 1 | 4002395835089 | |
| 44 | 0244 | Оригинальная деталь MilwaukeeSNAP DIE | 4931375448товар | 1 | 4002395731664 | |
| 45 | 0246 | Оригинальная деталь MilwaukeePERCUSSION BODY | 4931455429товар | 1 | 4002395176472 | |
| 46 | 0248 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931375416товар | 1 | 4002395731596 | |
| 47 | 0250 | ШайбаWASHER | 4931375418товар | 1 | 4002395736003 | |
| 48 | 0251 | Оригинальная деталь MilwaukeeBALL RACE | 4931375419товар | 1 | 4002395731602 | |
| 49 | 0252 | Оригинальная деталь MilwaukeeTHRUST COLLAR | 4931375420товар | 1 | 4002395731619 | |
| 50 | 0254 | Оригинальная деталь MilwaukeeDRIVER | 4931463952товар | 4 | 4058546270452 | |
| 51 | 0258 | Оригинальная деталь MilwaukeePISTON COMPL. | 4931375380товар | 1 | 4002395731534 | |
| 52 | 0271 | ПодшипникTHRUST BEARING | 4931409549товар | 1 | 4002395815418 | |
| 53 | 0282 | Стопорное кольцоRETAINING RING | 4931624235товар | 1 | 4002395717460 | |
| 54 | 0286 | ВинтSCREW | 4931624236товар | 2 | 4002395717477 | |
| 55 | 0301 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931375509товар | 1 | 4002395731749 | |
| 56 | 0302 | Стопорное кольцоRETAINING RING | 4931624203товар | 1 | 4002395714278 | |
| 57 | 0406 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931432416товар | 1 | 4002395895465 | |
| 58 | 0601 | РукояткаHANDLE | 4931375516товар | 1 | 4002395736027 | |
| 59 | 0602 | Защитный кожухDUST GUARD CAP | 9170086960товар | 1 | 4002395565504 | |
| 60 | 0700 | КейсCARRYING CASE | 4931400760товар | 1 | ||
| 61 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931375659товар | 1 | 4002395733927 | |
| 62 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931375556товар | 1 | 4002395720323 | |
| 63 | 1202 | ВинтSCREW | 4931624234товар | 8 | 4002395717453 | |
| 64 | 1203 | ВинтSCREW D 912 M5X16 8.8SSI | 4931624276товар | 9 | 4002395727858 | |
| 65 | 1204 | Уплотнительное кольцоSEAL RING | 4931624237товар | 1 | 4002395717484 | |
| 66 | 1205 | Защитный кожухPROTECTING COVER | 4931392174товар | 1 | 4002395772872 | |
| 67 | 1206 | Шариковый подшипникBALL BEARING | 4931341741товар | 1 | 4002395627004 | |
| 68 | 1207 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931398189товар | 1 | 4002395767304 | |
| 69 | 1208 | Уплотнительное кольцоSEAL RING | 4931624170товар | 4 | 4002395710904 | |
| 70 | 1209 | Резиновая втулкаRUBBER SLEEVE | 4931317212товар | 1 | 4002395599806 | |
| 71 | 1210 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624156товар | 2 | 4002395731879 | |
| 72 | 1211 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624161товар | 1 | 4002395731909 | |
| 73 | 1212 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624155товар | 3 | 4002395731862 | |
| 74 | 1213 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624158товар | 2 | 4002395731893 | |
| 75 | 1214 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624157товар | 2 | 4002395731886 | |
| 76 | 1215 | ПружинаSPRING RING N874268 SW 20 | 4931624153товар | 1 | 4002395731855 | |
| 77 | 1216 | ПрокладкаGASKET | 4931375506товар | 1 | 4002395731725 | |
| 78 | 1217 | Оригинальная деталь MilwaukeeFELT | 4931375508товар | 1 | 4002395731732 | |
| 79 | 1218 | ШайбаSEALING WASHER | 4931603515товар | 6 | 4002395693481 |
