Отбойный молоток Milwaukee K750S — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee K750S. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: K750SАртикул инструмента: 4933398600Код схемы: 4000463235103 позицииКатегория: Перфораторы и отбойные молотки

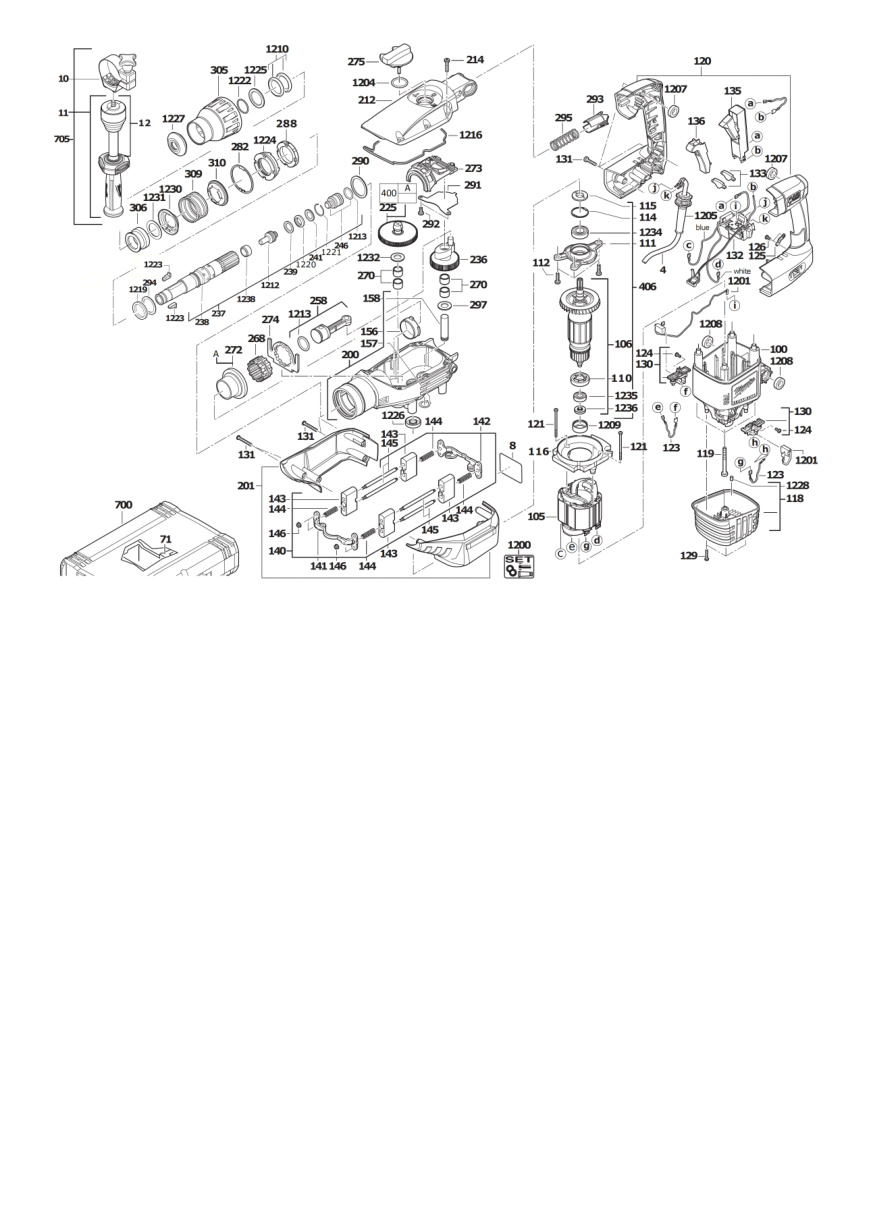

Схема инструмента
Список деталей: Отбойный молоток Milwaukee K750S
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624585товар | 1 | 4002395767748 | |
| 2 | 0008 | Заводская табличкаRATING PLATE | 4931487203товар | 1 | 4058546420079 | |
| 3 | 0010 | Оригинальная деталь MilwaukeeSTRIP-BAND | 4931398789товар | 1 | 4002395794416 | |
| 4 | 0011 | РукояткаHANDLE | 4931398596товар | 1 | 4002395789481 | |
| 5 | 0012 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931449510товар | 1 | 4002395178582 | |
| 6 | 0071 | Оригинальная деталь MilwaukeeINSERT | 4931398672товар | 1 | 4002395788484 | |
| 7 | 0100 | Корпус двигателяMOTOR HOUSING | 4931398850товар | 1 | 4002395791620 | |
| 8 | 0105 | СтаторELECTRIC FIELD | 4931442746товар | 1 | 4002395885244 | |
| 9 | 0106 | ЯкорьARMATURE | 4931442688товар | 1 | 4002395882472 | |
| 10 | 0110 | Пылезащитное уплотнениеDUST SEAL | 4931398508товар | 1 | 4002395768714 | |
| 11 | 0111 | ПодшипникBEARING END PLATE | 4931426441товар | 1 | 4002395842131 | |
| 12 | 0112 | ВинтSCREW | 4931624541товар | 3 | 4002395762019 | |
| 13 | 0114 | Стопорное кольцоLOCKING RING | 4931890311товар | 1 | 4002395706297 | |
| 14 | 0115 | Уплотнительное кольцоSEAL RING | 4931398198товар | 1 | 4002395767281 | |
| 15 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931398612товар | 1 | 4002395785322 | |
| 16 | 0118 | Оригинальная деталь MilwaukeeMOTOR CAP | 4931398613товар | 1 | 4002395785360 | |
| 17 | 0119 | ВинтSCREW D7500-1CE M6x60 T30 TAPT 2000 A2F | 4931624542товар | 4 | 4002395762026 | |
| 18 | 0120 | РукояткаPAIR HANDLE SHELLS | 4931398208товар | 1 | 4002395759385 | |
| 19 | 0121 | ВинтSCREW | 4931364667товар | 2 | 4002395664740 | |
| 20 | 0123 | Оригинальная деталь MilwaukeeWIRE | 4931624263товар | 2 | 4002395724819 | |
| 21 | 0124 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 22 | 0125 | Зажим кабеляCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 23 | 0126 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 24 | 0129 | ВинтSCREW N874101-1 SHR H-K4X22 T15 | 4931624517товар | 4 | 4002395757381 | |
| 25 | 0130 | ЩёткодержательBRUSH HOLDER | 4931381694товар | 2 | 4002395780303 | |
| 26 | 0131 | ВинтSCREW | 4931624504товар | 7 | 4002395756148 | |
| 27 | 0132 | Электронный элементELECTRIC ELEMENT | 4931398673товар | 1 | 4002395787609 | |
| 28 | 0133 | Оригинальная деталь MilwaukeeLIGHT PIPE | 4931398114товар | 2 | 4002395756063 | |
| 29 | 0135 | ВыключательSWITCH | 4931375454товар | 1 | 4002395731688 | |
| 30 | 0136 | КнопкаPUSH-BUTTON | 4931398529товар | 1 | 4002395776603 | |
| 31 | 0140 | Оригинальная деталь MilwaukeeSHOCK ABSORBER | 4931398660товар | 1 | 4002395786800 | |
| 32 | 0141 | Оригинальная деталь MilwaukeeBRACKET | 4931398661товар | 1 | 4002395788439 | |
| 33 | 0142 | Оригинальная деталь MilwaukeeAVS-Rear Girder | 4931398665товар | 1 | 4002395788446 | |
| 34 | 0143 | Оригинальная деталь MilwaukeeAVS-COUNTER WEIGHT | 4931398662товар | 4 | 4002395788422 | |
| 35 | 0144 | Пружина сжатияPRESSURE SPRING | 4931398664товар | 4 | 4002395906758 | |
| 36 | 0145 | ШинаGUIDE BAR | 4931398663товар | 4 | 4002395784509 | |
| 37 | 0146 | ГайкаNUT | 4931398666товар | 4 | 4002395785391 | |
| 38 | 0156 | ПодшипникBEARING | 4931398095товар | 1 | 4002395753475 | |
| 39 | 0157 | ШайбаPROTECTION WASHER | 9170315810товар | 1 | 4002395570645 | |
| 40 | 0158 | ПодшипникBEARING BOLT | 4931398746товар | 1 | 4002395789955 | |
| 41 | 0200 | Корпус редуктораGEAR BOX | 4931409533товар | 1 | 4002395819041 | |
| 42 | 0201 | Корпус редуктораGEAR BOX INSULATION | 4931398624товар | 1 | 4002395785056 | |
| 43 | 0212 | Корпус редуктораGEAR BOX COVER | 4931426454товар | 1 | 4002395846474 | |
| 44 | 0214 | ВинтSCREW | 4931624555товар | 6 | 4002395764136 | |
| 45 | 0225 | Оригинальная деталь MilwaukeeCOUPLING | 4931432431товар | 1 | 4002395900237 | |
| 46 | 0236 | Оригинальная деталь MilwaukeeCRANK WHEEL | 4931409601товар | 1 | 4002395825714 | |
| 47 | 0237 | ШпиндельSPINDLE KIT | 4931455235товар | 1 | 4002395176601 | |
| 48 | 0238 | ШпиндельSPINDLE SLEEVE | 4931455234товар | 1 | 4002395177943 | |
| 49 | 0239 | Оригинальная деталь MilwaukeeBACK-PRESSURE RING | 4931398031товар | 1 | 4002395755790 | |
| 50 | 0241 | ДискDISC | 4931398032товар | 1 | 4002395755806 | |
| 51 | 0246 | УплотнениеPERC. BODY W SEAL | 4931455749товар | 1 | 4002395176625 | |
| 52 | 0258 | Оригинальная деталь MilwaukeePISTON COMPL. | 4931398792товар | 1 | 4002395790838 | |
| 53 | 0268 | Оригинальная деталь MilwaukeeSET COLLAR | 4931398078товар | 1 | 4002395755769 | |
| 54 | 0270 | Игольчатый подшипникNEEDLE BEARING | 4931621847товар | 4 | 4002395696192 | |
| 55 | 0272 | ШпиндельSPINDLE BEVEL GEAR | 4931432188товар | 1 | 4002395859542 | |
| 56 | 0273 | Оригинальная деталь MilwaukeeADJUSTING PIECE | 4931398154товар | 1 | 4002395760053 | |
| 57 | 0274 | Оригинальная деталь MilwaukeeLOCKING PLATE | 4931398075товар | 1 | 4002395755936 | |
| 58 | 0275 | ВыключательSWITCH | 4931398626товар | 1 | 4002395788651 | |
| 59 | 0282 | Оригинальная деталь MilwaukeeRING | 4931624479товар | 1 | 4002395755950 | |
| 60 | 0288 | Оригинальная деталь MilwaukeeTHRUST COLLAR | 4931398749товар | 1 | 4002395790814 | |
| 61 | 0290 | ДискDISC | 4931624499товар | 1 | 4002395755967 | |
| 62 | 0291 | ФиксаторLATCH PLATE | 4931398658товар | 1 | 4002395787852 | |
| 63 | 0292 | ВинтSCREW | 4931624236товар | 2 | 4002395717477 | |
| 64 | 0293 | Оригинальная деталь MilwaukeeTHRUST PIECE | 4931398097товар | 1 | 4002395755974 | |
| 65 | 0294 | ШайбаWASHER | 4931455748товар | 1 | 4002395176618 | |
| 66 | 0295 | Пружина сжатияPRESSURE SPRING | 4931398099товар | 1 | 4002395755981 | |
| 67 | 0297 | ДискDISC | 4931624535товар | 1 | 4002395760404 | |
| 68 | 0305 | ВтулкаSLEEVE | 4931398744товар | 1 | 4002395788989 | |
| 69 | 0306 | Оригинальная деталь MilwaukeeINTERLOCK SLEAVE | 4931426248товар | 1 | 4002395838707 | |
| 70 | 0309 | Пружина сжатияPRESSURE SPRING | 4931398856товар | 1 | 4002395794324 | |
| 71 | 0310 | Элемент блокировкиINTERLOCK ELEMENT | 4931426013товар | 1 | 4002395846009 | |
| 72 | 0400 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931432431товар | 1 | 4002395900237 | |
| 73 | 0406 | Якорь в сбореARMATURE ASSEMBLY | 4931449973товар | 1 | 4002395171743 | |
| 74 | 0700 | КейсCARRYING CASE | 4931402576товар | 1 | 4002395780266 | |
| 75 | 0705 | РукояткаHANDLE | 4931398676товар | 1 | 4002395789412 | |
| 76 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931463239товар | 1 | 4058546040963 | |
| 77 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931398132товар | 1 | 4002395757312 | |
| 78 | 1204 | Уплотнительное кольцоO-RING N874701 26X3 | 4931622166товар | 1 | 4002395696963 | |
| 79 | 1205 | Защитный кожухPROTECTING COVER | 4931393422товар | 1 | 4002395752836 | |
| 80 | 1207 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931398748товар | 2 | 4002395789917 | |
| 81 | 1208 | ВтулкаSEALING SLEEVE | 4931398101товар | 2 | 4002395754588 | |
| 82 | 1209 | Резиновая втулкаRUBBER SLEEVE | 4931398085товар | 1 | 4002395753291 | |
| 83 | 1210 | Уплотнительное кольцоSEAL RING | 4931624440товар | 2 | 4002395755226 | |
| 84 | 1212 | Оригинальная деталь MilwaukeeSNAP DIE | 4931398639товар | 1 | 4002395786794 | |
| 85 | 1213 | Уплотнительное кольцоO-RING (FKM) | 4931398297товар | 2 | 4002395767175 | |
| 86 | 1216 | УплотнениеSEAL | 4931398539товар | 1 | 4002395776665 | |
| 87 | 1219 | ВтулкаSLEEVE | 4931624621товар | 1 | 4002395784868 | |
| 88 | 1220 | Оригинальная деталь MilwaukeeCORE LIFTER RING | 4931398033товар | 1 | 4002395755660 | |
| 89 | 1221 | Оригинальная деталь MilwaukeeRING | 4931398073товар | 1 | 4002395768141 | |
| 90 | 1222 | ПружинаSPRING RING | 9170319040товар | 1 | 4002395571895 | |
| 91 | 1223 | Элемент блокировкиINTERLOCK ELEMENT | 4931487601товар | 2 | 4058546541422 | |
| 92 | 1224 | УплотнениеSEAL RETAINER | 4931398790товар | 1 | 4002395790210 | |
| 93 | 1225 | ДискINTERLOCK DISC | 4931398080товар | 1 | 4002395755899 | |
| 94 | 1226 | Уплотнительное кольцоSEAL RING | 4931624495товар | 1 | 4002395755400 | |
| 95 | 1227 | Резиновая крышкаRUBBER CAP | 4931398064товар | 1 | 4002395755677 | |
| 96 | 1228 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931409768товар | 1 | 4002395847617 | |
| 97 | 1230 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931426013товар | 1 | 4002395846009 | |
| 98 | 1231 | ШайбаWASHER | 4931398298товар | 1 | 4002395768127 | |
| 99 | 1232 | ШайбаWASHER | 4931624586товар | 1 | 4002395768257 | |
| 100 | 1234 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931398189товар | 1 | 4002395767304 | |
| 101 | 1235 | Шариковый подшипникBALL BEARING | 4931341741товар | 1 | 4002395627004 | |
| 102 | 1236 | МагнитMAGNETIC DISC | 4931426570товар | 1 | 4002395856497 | |
| 103 | 1238 | ШайбаSTOP WASHER | 4931409781товар | 1 | 4002395841813 |
