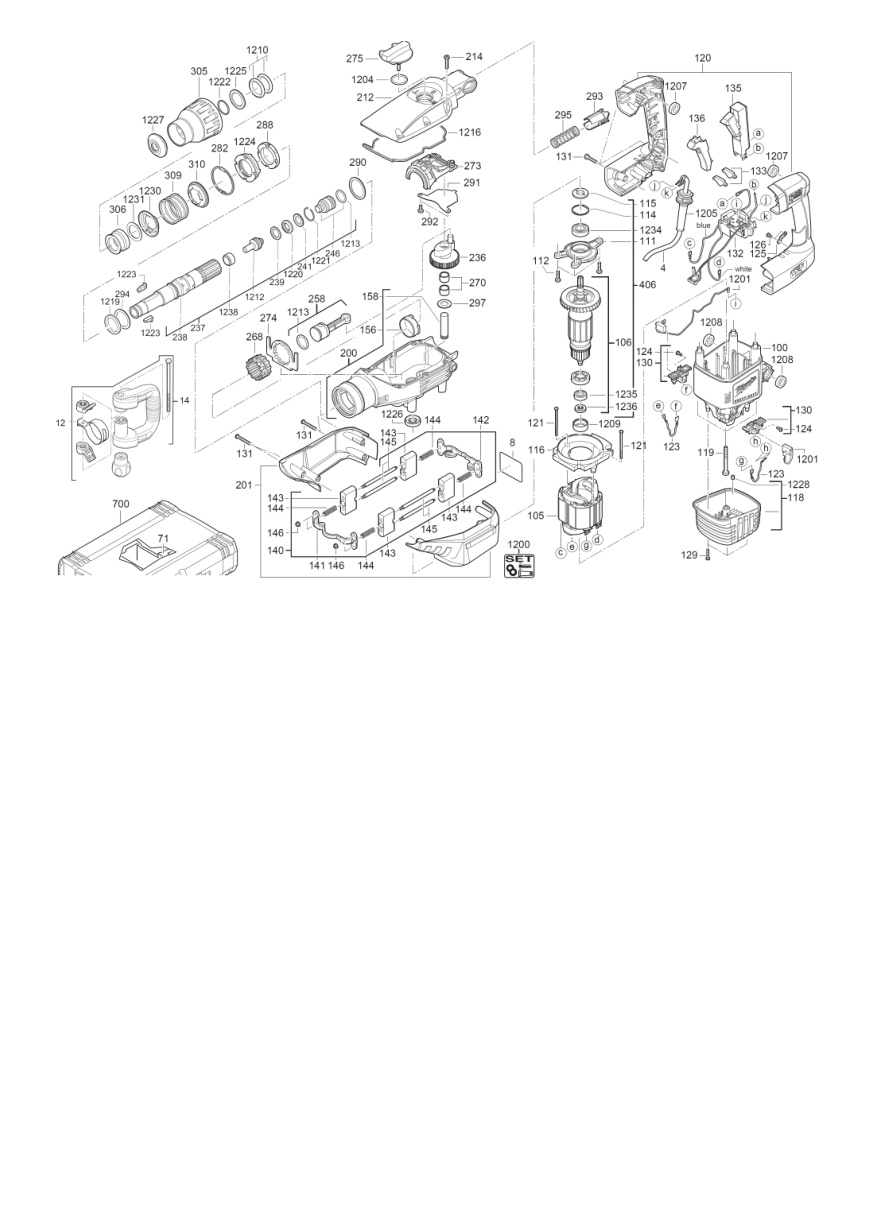

Взрыв-схема Milwaukee K700S 4933459149
Сервисная страница Milwaukee K700S. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933459149K700S400045573195 позицийКатегория: Перфораторы и отбойные молотки
Список деталей Milwaukee K700S
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624585 | 1 | 4002395767748 | Доступность уточняется |
| 2 | 0008 | Заводская табличкаRATING PLATE | 4931455735 | 1 | 4002395175932 | Доступность уточняется |
| 3 | 0012 | Оригинальная деталь MilwaukeeSTRIP-BAND | 4931398272 | 1 | 4002395764877 | Доступность уточняется |
| 4 | 0014 | РукояткаHANDLE COMPL. | 4931398238 | 1 | 4002395766338 | Доступность уточняется |
| 5 | 0071 | Оригинальная деталь MilwaukeeINSERT | 4931398672 | 1 | 4002395788484 | Доступность уточняется |
| 6 | 0100 | Корпус двигателяMOTOR HOUSING | 4931398850 | 1 | 4002395791620 | Доступность уточняется |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931442746 | 1 | 4002395885244 | Доступность уточняется |
| 8 | 0106 | ЯкорьARMATURE | 4931442688 | 1 | 4002395882472 | Доступность уточняется |
| 9 | 0111 | ПодшипникBEARING END PLATE | 4931426441 | 1 | 4002395842131 | Доступность уточняется |
| 10 | 0112 | ВинтSCREW | 4931624541 | 3 | 4002395762019 | Доступность уточняется |
| 11 | 0114 | Стопорное кольцоLOCKING RING | 4931890311 | 1 | 4002395706297 | Доступность уточняется |
| 12 | 0115 | Уплотнительное кольцоSEAL RING | 4931398198 | 1 | 4002395767281 | Доступность уточняется |
| 13 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931398612 | 1 | 4002395785322 | Доступность уточняется |
| 14 | 0118 | Оригинальная деталь MilwaukeeMOTOR CAP | 4931398613 | 1 | 4002395785360 | Доступность уточняется |
| 15 | 0119 | ВинтSCREW D7500-1CE M6x60 T30 TAPT 2000 A2F | 4931624542 | 4 | 4002395762026 | Доступность уточняется |
| 16 | 0120 | РукояткаPAIR HANDLE SHELLS | 4931398208 | 1 | 4002395759385 | Доступность уточняется |
| 17 | 0121 | ВинтSCREW | 4931364667 | 2 | 4002395664740 | Доступность уточняется |
| 18 | 0123 | Оригинальная деталь MilwaukeeWIRE | 4931624263 | 2 | 4002395724819 | Доступность уточняется |
| 19 | 0124 | ВинтSCREW | 4931624538 | 2 | 4002395760039 | Доступность уточняется |
| 20 | 0125 | Зажим кабеляCABLE COLLAR | 4931256500 | 1 | 4002395586547 | Доступность уточняется |
| 21 | 0126 | ВинтSCREW | 4931624538 | 2 | 4002395760039 | Доступность уточняется |
| 22 | 0129 | ВинтSCREW N874101-1 SHR H-K4X22 T15 | 4931624517 | 4 | 4002395757381 | Доступность уточняется |
| 23 | 0130 | ЩёткодержательBRUSH HOLDER | 4931381694 | 2 | 4002395780303 | Доступность уточняется |
| 24 | 0131 | ВинтSCREW | 4931624504 | 7 | 4002395756148 | Доступность уточняется |
| 25 | 0132 | Электронный элементELECTRIC ELEMENT | 4931398673 | 1 | 4002395787609 | Доступность уточняется |
| 26 | 0133 | Оригинальная деталь MilwaukeeLIGHT PIPE | 4931398114 | 2 | 4002395756063 | Доступность уточняется |
| 27 | 0135 | ВыключательSWITCH | 4931375454 | 1 | 4002395731688 | Доступность уточняется |
| 28 | 0136 | КнопкаPUSH-BUTTON | 4931398529 | 1 | 4002395776603 | Доступность уточняется |
| 29 | 0140 | Оригинальная деталь MilwaukeeSHOCK ABSORBER | 4931398660 | 1 | 4002395786800 | Доступность уточняется |
| 30 | 0141 | Оригинальная деталь MilwaukeeBRACKET | 4931398661 | 1 | 4002395788439 | Доступность уточняется |
| 31 | 0142 | Оригинальная деталь MilwaukeeAVS-Rear Girder | 4931398665 | 1 | 4002395788446 | Доступность уточняется |
| 32 | 0143 | Оригинальная деталь MilwaukeeAVS-COUNTER WEIGHT | 4931398662 | 4 | 4002395788422 | Доступность уточняется |
| 33 | 0144 | Пружина сжатияPRESSURE SPRING | 4931398664 | 4 | 4002395906758 | Доступность уточняется |
| 34 | 0145 | ШинаGUIDE BAR | 4931398663 | 4 | 4002395784509 | Доступность уточняется |
| 35 | 0146 | ГайкаNUT | 4931398666 | 4 | 4002395785391 | Доступность уточняется |
| 36 | 0156 | ПодшипникBEARING | 4931398095 | 1 | 4002395753475 | Доступность уточняется |
| 37 | 0158 | ПодшипникBEARING BOLT | 4931398746 | 1 | 4002395789955 | Доступность уточняется |
| 38 | 0200 | Корпус редуктораGEAR BOX | 4931409532 | 1 | 4002395819034 | Доступность уточняется |
| 39 | 0201 | Корпус редуктораGEAR BOX INSULATION | 4931398624 | 1 | 4002395785056 | Доступность уточняется |
| 40 | 0212 | Корпус редуктораGEAR BOX COVER | 4931426453 | 1 | 4002395846467 | Доступность уточняется |
| 41 | 0214 | ВинтSCREW | 4931624555 | 6 | 4002395764136 | Доступность уточняется |
| 42 | 0236 | Оригинальная деталь MilwaukeeCRANK WHEEL | 4931409601 | 1 | 4002395825714 | Доступность уточняется |
| 43 | 0237 | ШпиндельSPINDLE KIT | 4931455235 | 1 | 4002395176601 | Доступность уточняется |
| 44 | 0238 | ШпиндельSPINDLE SLEEVE | 4931455234 | 1 | 4002395177943 | Доступность уточняется |
| 45 | 0239 | Оригинальная деталь MilwaukeeBACK-PRESSURE RING | 4931398031 | 1 | 4002395755790 | Доступность уточняется |
| 46 | 0241 | ДискDISC | 4931398032 | 1 | 4002395755806 | Доступность уточняется |
| 47 | 0246 | УплотнениеPERC. BODY W SEAL | 4931455749 | 1 | 4002395176625 | Доступность уточняется |
| 48 | 0258 | Оригинальная деталь MilwaukeePISTON COMPL. | 4931398792 | 1 | 4002395790838 | Доступность уточняется |
| 49 | 0268 | Оригинальная деталь MilwaukeeSET COLLAR | 4931398078 | 1 | 4002395755769 | Доступность уточняется |
| 50 | 0270 | Игольчатый подшипникNEEDLE BEARING | 4931621847 | 2 | 4002395696192 | Доступность уточняется |
| 51 | 0273 | Оригинальная деталь MilwaukeeADJUSTING PIECE | 4931398154 | 1 | 4002395760053 | Доступность уточняется |
| 52 | 0274 | Оригинальная деталь MilwaukeeLOCKING PLATE | 4931398075 | 1 | 4002395755936 | Доступность уточняется |
| 53 | 0275 | ВыключательSWITCH | 4931398626 | 1 | 4002395788651 | Доступность уточняется |
| 54 | 0282 | Оригинальная деталь MilwaukeeRING | 4931624479 | 1 | 4002395755950 | Доступность уточняется |
| 55 | 0288 | Оригинальная деталь MilwaukeeTHRUST COLLAR | 4931398749 | 1 | 4002395790814 | Доступность уточняется |
| 56 | 0290 | ДискDISC | 4931624499 | 1 | 4002395755967 | Доступность уточняется |
| 57 | 0291 | ФиксаторLATCH PLATE | 4931398658 | 1 | 4002395787852 | Доступность уточняется |
| 58 | 0292 | ВинтSCREW | 4931624236 | 2 | 4002395717477 | Доступность уточняется |
| 59 | 0293 | Оригинальная деталь MilwaukeeTHRUST PIECE | 4931398097 | 1 | 4002395755974 | Доступность уточняется |
| 60 | 0294 | ШайбаWASHER | 4931455748 | 1 | 4002395176618 | Доступность уточняется |
| 61 | 0295 | Пружина сжатияPRESSURE SPRING | 4931398099 | 1 | 4002395755981 | Доступность уточняется |
| 62 | 0297 | ДискDISC | 4931624535 | 1 | 4002395760404 | Доступность уточняется |
| 63 | 0305 | ВтулкаSLEEVE | 4931398744 | 1 | 4002395788989 | Доступность уточняется |
| 64 | 0306 | Оригинальная деталь MilwaukeeINTERLOCK SLEAVE | 4931426248 | 1 | 4002395838707 | Доступность уточняется |
| 65 | 0309 | Пружина сжатияPRESSURE SPRING | 4931398856 | 1 | 4002395794324 | Доступность уточняется |
| 66 | 0310 | Элемент блокировкиINTERLOCK ELEMENT | 4931426013 | 1 | 4002395846009 | Доступность уточняется |
| 67 | 0406 | Якорь в сбореARMATURE ASSEMBLY | 4931449973 | 1 | 4002395171743 | Доступность уточняется |
| 68 | 0700 | КейсCARRYING CASE | 4931402576 | 1 | 4002395780266 | Доступность уточняется |
| 69 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931455756 | 1 | 4002395176632 | Доступность уточняется |
| 70 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931398132 | 1 | 4002395757312 | Доступность уточняется |
| 71 | 1204 | Уплотнительное кольцоO-RING N874701 26X3 | 4931622166 | 1 | 4002395696963 | Доступность уточняется |
| 72 | 1205 | Защитный кожухPROTECTING COVER | 4931393422 | 1 | 4002395752836 | Доступность уточняется |
| 73 | 1207 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931398748 | 2 | 4002395789917 | Доступность уточняется |
| 74 | 1208 | ВтулкаSEALING SLEEVE | 4931398101 | 2 | 4002395754588 | Доступность уточняется |
| 75 | 1209 | Резиновая втулкаRUBBER SLEEVE | 4931398085 | 1 | 4002395753291 | Доступность уточняется |
| 76 | 1210 | Уплотнительное кольцоSEAL RING | 4931624440 | 2 | 4002395755226 | Доступность уточняется |
| 77 | 1212 | Оригинальная деталь MilwaukeeSNAP DIE | 4931398639 | 1 | 4002395786794 | Доступность уточняется |
| 78 | 1213 | Уплотнительное кольцоO-RING (FKM) | 4931398297 | 2 | 4002395767175 | Доступность уточняется |
| 79 | 1216 | УплотнениеSEAL | 4931398539 | 1 | 4002395776665 | Доступность уточняется |
| 80 | 1219 | ВтулкаSLEEVE | 4931624621 | 1 | 4002395784868 | Доступность уточняется |
| 81 | 1220 | Оригинальная деталь MilwaukeeCORE LIFTER RING | 4931398033 | 1 | 4002395755660 | Доступность уточняется |
| 82 | 1221 | Оригинальная деталь MilwaukeeRING | 4931398073 | 1 | 4002395768141 | Доступность уточняется |
| 83 | 1222 | ПружинаSPRING RING | 9170319040 | 1 | 4002395571895 | Доступность уточняется |
| 84 | 1223 | Элемент блокировкиINTERLOCK ELEMENT | 4931487601 | 2 | 4058546541422 | Доступность уточняется |
| 85 | 1224 | УплотнениеSEAL RETAINER | 4931398790 | 1 | 4002395790210 | Доступность уточняется |
| 86 | 1225 | ДискINTERLOCK DISC | 4931398080 | 1 | 4002395755899 | Доступность уточняется |
| 87 | 1226 | Уплотнительное кольцоSEAL RING | 4931624495 | 1 | 4002395755400 | Доступность уточняется |
| 88 | 1227 | Резиновая крышкаRUBBER CAP | 4931398064 | 1 | 4002395755677 | Доступность уточняется |
| 89 | 1228 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931409768 | 1 | 4002395847617 | Доступность уточняется |
| 90 | 1230 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931426013 | 1 | 4002395846009 | Доступность уточняется |
| 91 | 1231 | ШайбаWASHER | 4931398298 | 1 | 4002395768127 | Доступность уточняется |
| 92 | 1234 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931398189 | 1 | 4002395767304 | Доступность уточняется |
| 93 | 1235 | Шариковый подшипникBALL BEARING | 4931341741 | 1 | 4002395627004 | Доступность уточняется |
| 94 | 1236 | МагнитMAGNETIC DISC | 4931426570 | 1 | 4002395856497 | Доступность уточняется |
| 95 | 1238 | ШайбаSTOP WASHER | 4931409781 | 1 | 4002395841813 | Доступность уточняется |
