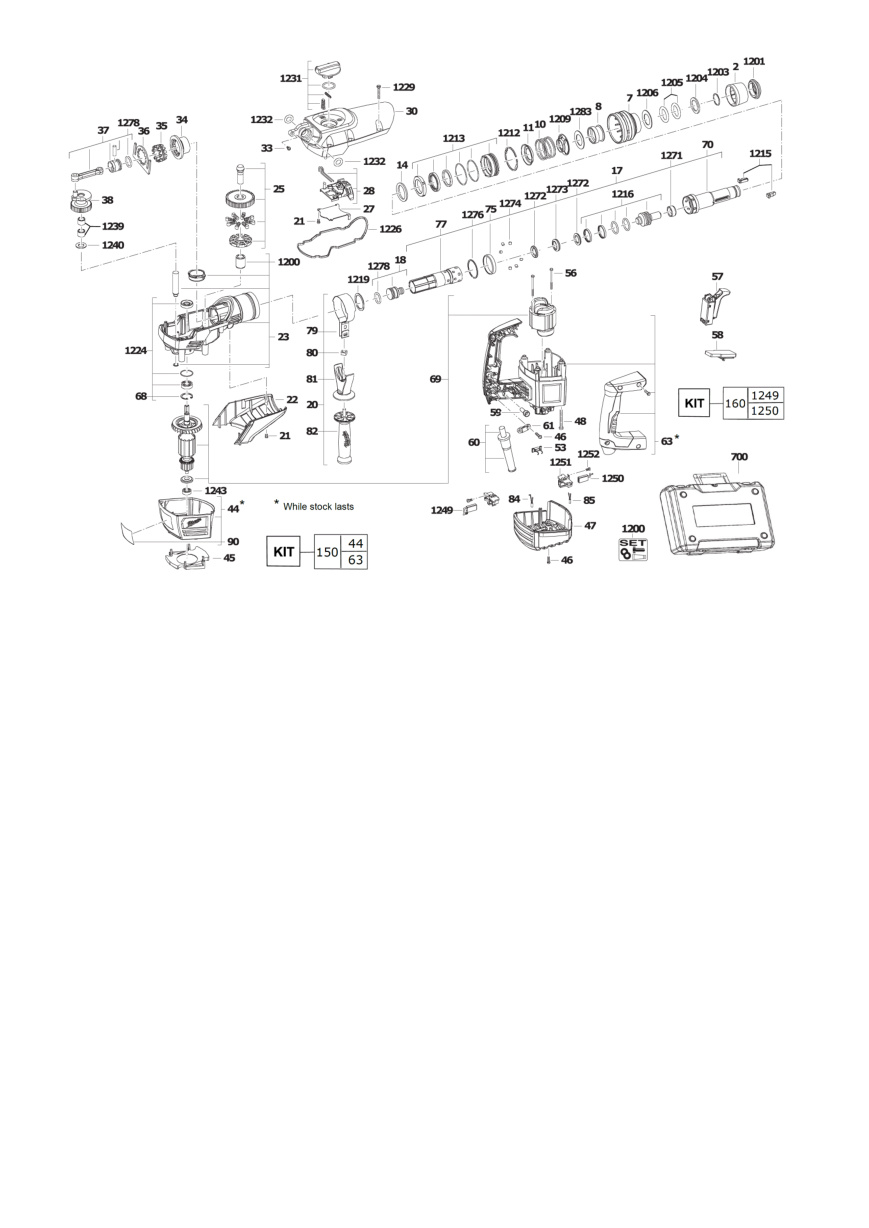

Взрыв-схема Milwaukee K540S 4933418100
Сервисная страница Milwaukee K540S. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933418100K540S400041810181 позицийКатегория: Перфораторы и отбойные молотки
Список деталей Milwaukee K540S
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0002 | Оригинальная деталь MilwaukeeCAP | 4931435133 | 1 | 4002395858576 | Доступность уточняется |
| 2 | 0007 | Оригинальная деталь MilwaukeeCOLLAR | 4931435138 | 1 | 4002395859221 | Доступность уточняется |
| 3 | 0008 | Оригинальная деталь MilwaukeeINTERLOCK SLEAVE | 4931435139 | 1 | 4002395859238 | Доступность уточняется |
| 4 | 0010 | ПружинаSPRING | 4931435140 | 1 | 4002395859245 | Доступность уточняется |
| 5 | 0011 | Оригинальная деталь MilwaukeePLATE | 633152001 | 1 | 4002395857708 | Доступность уточняется |
| 6 | 0014 | Уплотнительное кольцоO-RING | 4931435143 | 1 | 4002395859276 | Доступность уточняется |
| 7 | 0017 | ШпиндельSPINDLE SLEEVE | 4931435146 | 1 | 4002395859900 | Доступность уточняется |
| 8 | 0018 | Оригинальная деталь MilwaukeeSNAP DIE | 4931435147 | 1 | 4002395859917 | Доступность уточняется |
| 9 | 0020 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435149 | 1 | 4002395859931 | Доступность уточняется |
| 10 | 0021 | ВинтSCREW | 4931435150 | 3 | 4002395859948 | Доступность уточняется |
| 11 | 0022 | Оригинальная деталь MilwaukeeRETAINER | 4931435151 | 1 | 4002395859955 | Доступность уточняется |
| 12 | 0023 | Корпус редуктораGEAR BOX ASSY | 4931435152 | 1 | 4002395859962 | Доступность уточняется |
| 13 | 0025 | Оригинальная деталь MilwaukeeWORM GEAR WHEEL | 4931435154 | 1 | 4002395859986 | Доступность уточняется |
| 14 | 0027 | Оригинальная деталь MilwaukeePLATE | 4931435156 | 1 | 4002395860708 | Доступность уточняется |
| 15 | 0028 | Оригинальная деталь MilwaukeeFORK | 4931440524 | 1 | 4002395890835 | Доступность уточняется |
| 16 | 0030 | Корпус редуктораGEAR BOX | 4931435159 | 1 | 4002395860739 | Доступность уточняется |
| 17 | 0033 | ВинтSCREW | 4931435162 | 1 | 4002395860760 | Доступность уточняется |
| 18 | 0034 | Оригинальная деталь MilwaukeeBEVEL GEAR | 4931435163 | 1 | 4002395860777 | Доступность уточняется |
| 19 | 0035 | ВтулкаSLEEVE | 4931435164 | 1 | 4002395860784 | Доступность уточняется |
| 20 | 0036 | Оригинальная деталь MilwaukeeINTERLOCK PLATE | 4931435165 | 1 | 4002395860791 | Доступность уточняется |
| 21 | 0037 | Оригинальная деталь MilwaukeePISTON AND CON ROD ASSY | 4931435166 | 1 | 4002395860609 | Доступность уточняется |
| 22 | 0038 | Оригинальная деталь MilwaukeeEXCENTER | 4931435167 | 1 | 4002395860616 | Доступность уточняется |
| 23 | 0044 | Оригинальная деталь MilwaukeeMOTOR PLATE | 4931435171 | 1 | Больше не поставляется | |
| 24 | 0045 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931435174 | 1 | 4002395860685 | Доступность уточняется |
| 25 | 0046 | ВинтSCREW | 660024018 | 4 | 4002395823741 | Доступность уточняется |
| 26 | 0047 | КрышкаMOTOR COVER | 4931435175 | 1 | 4002395860692 | Доступность уточняется |
| 27 | 0048 | ВинтSCREW | 4931435176 | 4 | 4002395857906 | Доступность уточняется |
| 28 | 0053 | СтаторFIELD LEAD GROMMET | 4931435182 | 1 | 4002395857968 | Доступность уточняется |
| 29 | 0056 | ВинтSCREW | 4931435183 | 2 | Больше не поставляется | |
| 30 | 0057 | ВыключательSWITCH | 4931435184 | 1 | 4002395857982 | Доступность уточняется |
| 31 | 0058 | Оригинальная деталь MilwaukeeELECTRIC COMPLETE | 4931435185 | 1 | 4002395857999 | Доступность уточняется |
| 32 | 0059 | РазъёмCONNECTOR | 790009001 | 1 | 4002395772445 | Доступность уточняется |
| 33 | 0060 | Соединительный кабельCONNECTION CABLE | 4931435187 | 1 | 4002395858606 | Доступность уточняется |
| 34 | 0061 | Оригинальная деталь MilwaukeeCORD GRIP | 4931435190 | 1 | 4002395858637 | Доступность уточняется |
| 35 | 0063 | Комплект корпуса в сбореHOUSING SET ASSY | 4931435191 | 1 | Больше не поставляется | |
| 36 | 0068 | ШайбаPROTECTION WASHER | 4931435192 | 1 | 4002395858651 | Доступность уточняется |
| 37 | 0069 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931435193 | 1 | 4002395858668 | Доступность уточняется |
| 38 | 0070 | Оригинальная деталь MilwaukeeDRIVER | 4931435195 | 1 | 4002395858682 | Доступность уточняется |
| 39 | 0075 | Оригинальная деталь MilwaukeeRING | 4931435200 | 1 | 4002395859337 | Доступность уточняется |
| 40 | 0077 | ШпиндельSPINDLE SLEEVE | 4931435202 | 1 | 4002395859351 | Доступность уточняется |
| 41 | 0079 | Оригинальная деталь MilwaukeeCLAMP | 4931435204 | 1 | 4002395859375 | Доступность уточняется |
| 42 | 0080 | ГайкаNUT | 4931435205 | 1 | 4002395859382 | Доступность уточняется |
| 43 | 0081 | РукояткаHANDLE | 4931435206 | 1 | 4002395859399 | Доступность уточняется |
| 44 | 0082 | РукояткаHANDLE | 4931435207 | 1 | 4002395860005 | Доступность уточняется |
| 45 | 0084 | Деталь не детализирована[TRAD] PART NOT DEATAILED | 1000063920 | 1 | Доступность уточняется | |
| 46 | 0085 | Деталь не детализирована[TRAD] PART NOT DEATAILED | 1000063920 | 1 | Доступность уточняется | |
| 47 | 0090 | Заводская табличкаRATING PLATE | 4931435208 | 1 | 4002395860012 | Доступность уточняется |
| 48 | 0150 | Оригинальная деталь MilwaukeeSERVICE-KIT | 4931494482 | 1 | 4058546470548 | Доступность уточняется |
| 49 | 0160 | Комплект угольных щётокCARBON BRUSH SET | 4931511237 | 1 | 4058546650933 | Доступность уточняется |
| 50 | 0700 | КейсCARRYING CASE | 4931435211 | 1 | 4002395860043 | Доступность уточняется |
| 51 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931446718 | 1 | 4002395879052 | Доступность уточняется |
| 52 | 1201 | Резиновая крышкаRUBBER CAP | 4931435132 | 1 | 4002395858569 | Доступность уточняется |
| 53 | 1203 | Оригинальная деталь MilwaukeeHOLDING RING | 4931435134 | 1 | 4002395858583 | Доступность уточняется |
| 54 | 1204 | ФланецBACKING FLANGE | 4931435135 | 1 | 4002395858590 | Доступность уточняется |
| 55 | 1205 | Уплотнительное кольцоSEAL RING | 4931435136 | 2 | 4002395859207 | Доступность уточняется |
| 56 | 1206 | ШайбаWASHER | 4931435137 | 1 | 4002395859214 | Доступность уточняется |
| 57 | 1209 | Оригинальная деталь MilwaukeeHOLDING PLATE | 4931466761 | 1 | 4058546279783 | Доступность уточняется |
| 58 | 1212 | ШайбаPROTECTION WASHER | 4931435141 | 1 | 4002395859252 | Доступность уточняется |
| 59 | 1213 | ПодшипникBEARING END PLATE | 4931435142 | 1 | 4002395859269 | Доступность уточняется |
| 60 | 1215 | Оригинальная деталь MilwaukeeCAM | 4931435144 | 2 | 4002395859283 | Доступность уточняется |
| 61 | 1216 | Оригинальная деталь MilwaukeePERCUSSION BODY | 4931435145 | 1 | 4002395859290 | Доступность уточняется |
| 62 | 1219 | ДискDISC | 4931435148 | 1 | 4002395859924 | Доступность уточняется |
| 63 | 1224 | Комплект подшипниковBEARING KIT | 4931435153 | 1 | 4002395859979 | Доступность уточняется |
| 64 | 1226 | УплотнениеSEAL | 4931435155 | 1 | 4002395859993 | Доступность уточняется |
| 65 | 1229 | ВинтSCREW | 4931435158 | 6 | 4002395860722 | Доступность уточняется |
| 66 | 1231 | Оригинальная деталь MilwaukeeKNOB | 4931440532 | 1 | 4002395890842 | Доступность уточняется |
| 67 | 1232 | Уплотнительное кольцоO-RING | 4931435161 | 2 | 4002395860753 | Доступность уточняется |
| 68 | 1239 | Игольчатый подшипникNEEDLE BEARING | 4931435168 | 2 | 4002395860623 | Доступность уточняется |
| 69 | 1240 | ШайбаWASHER | 4931435169 | 1 | 4002395860630 | Доступность уточняется |
| 70 | 1243 | Шариковый подшипникBALL BEARING | 4931435170 | 1 | 4002395860647 | Доступность уточняется |
| 71 | 1249 | Угольная щёткаCARBON BRUSH | 4931435177 | 1 | 4002395857913 | Доступность уточняется |
| 72 | 1250 | Угольная щёткаCARBON BRUSH | 4931435179 | 1 | 4002395857937 | Доступность уточняется |
| 73 | 1251 | ЩёткодержательBRUSH HOLDER | 4931435181 | 2 | 4002395857951 | Доступность уточняется |
| 74 | 1252 | ВинтSCREW | 661189001 | 2 | 4002395855148 | Доступность уточняется |
| 75 | 1271 | ШайбаSTOP WASHER | 4931435196 | 1 | 4002395858699 | Доступность уточняется |
| 76 | 1272 | Оригинальная деталь MilwaukeeRING | 4931435197 | 1 | 4002395859306 | Доступность уточняется |
| 77 | 1273 | Оригинальная деталь MilwaukeeRING | 4931435198 | 1 | 4002395859313 | Доступность уточняется |
| 78 | 1274 | Оригинальная деталь MilwaukeePIN | 4931435199 | 6 | 4002395859320 | Доступность уточняется |
| 79 | 1276 | ДискDISC | 4931435201 | 1 | 4002395859344 | Доступность уточняется |
| 80 | 1278 | Уплотнительное кольцоO-RING | 4931435203 | 2 | 4002395859368 | Доступность уточняется |
| 81 | 1283 | ШайбаWASHER | 4931431199 | 1 | 4002395858736 | Доступность уточняется |
