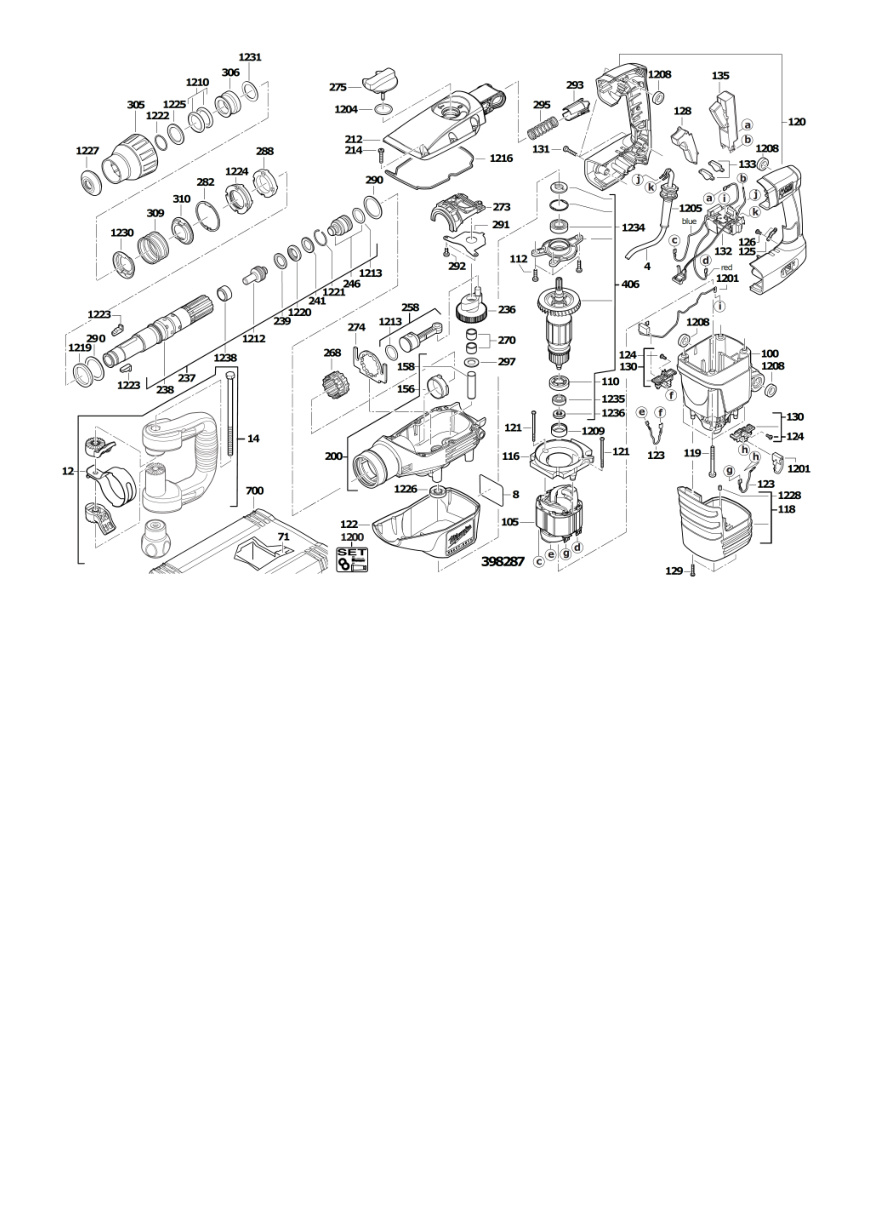

Взрыв-схема Milwaukee K500S 4933398220
Сервисная страница Milwaukee K500S. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933398220K500S400039822183 позицийКатегория: Перфораторы и отбойные молотки
Список деталей Milwaukee K500S
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624585 | 1 | 4002395767748 | Доступность уточняется |
| 2 | 0008 | Заводская табличкаRATING PLATE | 4931398233 | 1 | Больше не поставляется | |
| 3 | 0012 | Оригинальная деталь MilwaukeeSTRIP-BAND | 4931398272 | 1 | 4002395764877 | Доступность уточняется |
| 4 | 0014 | РукояткаHANDLE COMPL. | 4931398238 | 1 | 4002395766338 | Доступность уточняется |
| 5 | 0071 | Оригинальная деталь MilwaukeeINSERT | 4931398276 | 1 | Больше не поставляется | |
| 6 | 0100 | Корпус двигателяMOTOR HOUSING | 4931398203 | 1 | 4002395759354 | Доступность уточняется |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931442747 | 1 | 4002395884599 | Доступность уточняется |
| 8 | 0110 | Пылезащитное уплотнениеDUST SEAL | 4931398508 | 1 | 4002395768714 | Доступность уточняется |
| 9 | 0112 | ВинтSCREW | 4931624541 | 3 | 4002395762019 | Доступность уточняется |
| 10 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931405703 | 1 | 4002395787289 | Доступность уточняется |
| 11 | 0118 | Оригинальная деталь MilwaukeeMOTOR CAP | 4931398204 | 1 | 4002395759361 | Доступность уточняется |
| 12 | 0119 | ВинтSCREW D7500-1CE M6x60 T30 TAPT 2000 A2F | 4931624542 | 4 | 4002395762026 | Доступность уточняется |
| 13 | 0120 | РукояткаPAIR HANDLE SHELLS | 4931398208 | 1 | 4002395759385 | Доступность уточняется |
| 14 | 0121 | ВинтSCREW | 4931339996 | 2 | 4002395623976 | Доступность уточняется |
| 15 | 0122 | Корпус редуктораGEAR BOX INSULATION | 4931398206 | 1 | 4002395759378 | Доступность уточняется |
| 16 | 0123 | Оригинальная деталь MilwaukeeWIRE | 4931624263 | 2 | 4002395724819 | Доступность уточняется |
| 17 | 0124 | ВинтSCREW | 4931624538 | 4 | 4002395760039 | Доступность уточняется |
| 18 | 0125 | Зажим кабеляCABLE COLLAR | 4931256500 | 1 | 4002395586547 | Доступность уточняется |
| 19 | 0128 | Оригинальная деталь MilwaukeeSLIDER | 4931398131 | 1 | 4002395756094 | Доступность уточняется |
| 20 | 0129 | ВинтSCREW N874101-1 SHR H-K4X22 T15 | 4931624517 | 4 | 4002395757381 | Доступность уточняется |
| 21 | 0130 | ЩёткодержательBRUSH HOLDER | 4931381694 | 2 | 4002395780303 | Доступность уточняется |
| 22 | 0131 | ВинтSCREW | 4931624504 | 3 | 4002395756148 | Доступность уточняется |
| 23 | 0132 | Оригинальная деталь MilwaukeeELECT.CIRCUIT BOARD | 4931409100 | 1 | 4002395788521 | Доступность уточняется |
| 24 | 0133 | Оригинальная деталь MilwaukeeLIGHT PIPE | 4931398114 | 2 | 4002395756063 | Доступность уточняется |
| 25 | 0135 | ВыключательSWITCH | 4931375458 | 1 | 4002395711529 | Доступность уточняется |
| 26 | 0156 | ПодшипникBEARING | 4931398095 | 1 | 4002395753475 | Доступность уточняется |
| 27 | 0158 | ПодшипникBEARING BOLT | 4931398746 | 1 | 4002395789955 | Доступность уточняется |
| 28 | 0200 | Корпус редуктораGEAR BOX | 4931409533 | 1 | 4002395819041 | Доступность уточняется |
| 29 | 0212 | Корпус редуктораGEAR BOX COVER | 4931426453 | 1 | 4002395846467 | Доступность уточняется |
| 30 | 0214 | ВинтSCREW | 4931624555 | 6 | 4002395764136 | Доступность уточняется |
| 31 | 0236 | Оригинальная деталь MilwaukeeЭксцент рик | 4931409600 | 1 | 4002395825295 | Доступность уточняется |
| 32 | 0237 | ШпиндельSPINDLE | 4931398026 | 1 | 4002395764037 | Доступность уточняется |
| 33 | 0238 | ШпиндельSPINDLE SLEEVE | 4931417457 | 1 | 4002395833450 | Доступность уточняется |
| 34 | 0239 | Оригинальная деталь MilwaukeeBACK-PRESSURE RING | 4931398031 | 1 | 4002395755790 | Доступность уточняется |
| 35 | 0241 | ДискDISC | 4931398032 | 1 | 4002395755806 | Доступность уточняется |
| 36 | 0246 | Оригинальная деталь MilwaukeePERCUSSION BODY | 4931455433 | 1 | 4002395177103 | Доступность уточняется |
| 37 | 0258 | Оригинальная деталь MilwaukeePISTON COMPL. | 4931398747 | 1 | 4002395789788 | Доступность уточняется |
| 38 | 0268 | Оригинальная деталь MilwaukeeSET COLLAR | 4931398078 | 1 | 4002395755769 | Доступность уточняется |
| 39 | 0270 | Игольчатый подшипникNEEDLE BEARING | 4931621847 | 2 | 4002395696192 | Доступность уточняется |
| 40 | 0273 | Оригинальная деталь MilwaukeeADJUSTING PIECE | 4931398154 | 1 | 4002395760053 | Доступность уточняется |
| 41 | 0274 | Оригинальная деталь MilwaukeeLOCKING PLATE | 4931398075 | 1 | 4002395755936 | Доступность уточняется |
| 42 | 0275 | ВыключательSWITCH | 4931398626 | 1 | 4002395788651 | Доступность уточняется |
| 43 | 0282 | Оригинальная деталь MilwaukeeRING | 4931624479 | 1 | 4002395755950 | Доступность уточняется |
| 44 | 0288 | Оригинальная деталь MilwaukeeTHRUST COLLAR | 4931398091 | 1 | 4002395753451 | Доступность уточняется |
| 45 | 0290 | ДискDISC | 4931624499 | 1 | 4002395755967 | Доступность уточняется |
| 46 | 0291 | ФиксаторLATCH PLATE | 4931398658 | 1 | 4002395787852 | Доступность уточняется |
| 47 | 0292 | ВинтSCREW | 4931624236 | 2 | 4002395717477 | Доступность уточняется |
| 48 | 0293 | Оригинальная деталь MilwaukeeTHRUST PIECE | 4931398097 | 1 | 4002395755974 | Доступность уточняется |
| 49 | 0294 | ДискDISC | 4931624499 | 1 | 4002395755967 | Доступность уточняется |
| 50 | 0295 | Пружина сжатияPRESSURE SPRING | 4931398099 | 1 | 4002395755981 | Доступность уточняется |
| 51 | 0297 | ДискDISC | 4931624535 | 1 | 4002395760404 | Доступность уточняется |
| 52 | 0305 | ВтулкаSLEEVE | 4931398216 | 1 | 4002395759392 | Доступность уточняется |
| 53 | 0306 | Оригинальная деталь MilwaukeeINTERLOCK SLEAVE | 4931426248 | 1 | 4002395838707 | Доступность уточняется |
| 54 | 0309 | Пружина сжатияPRESSURE SPRING | 4931398856 | 1 | 4002395794324 | Доступность уточняется |
| 55 | 0310 | Оригинальная деталь MilwaukeePROTECTIVE CAP | 4931426013 | 1 | 4002395846009 | Доступность уточняется |
| 56 | 0406 | ЯкорьARMATURE | 4931449971 | 1 | 4002395171729 | Доступность уточняется |
| 57 | 0700 | КейсCARRYING CASE | 4931409602 | 1 | 4002395819683 | Доступность уточняется |
| 58 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931398232 | 1 | 4002395764129 | Доступность уточняется |
| 59 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931398132 | 1 | 4002395757312 | Доступность уточняется |
| 60 | 1204 | Уплотнительное кольцоO-RING N874701 26X3 | 4931622166 | 1 | 4002395696963 | Доступность уточняется |
| 61 | 1205 | Защитный кожухPROTECTING COVER | 4931393422 | 1 | 4002395752836 | Доступность уточняется |
| 62 | 1208 | ВтулкаSEALING SLEEVE | 4931398101 | 4 | 4002395754588 | Доступность уточняется |
| 63 | 1209 | Резиновая втулкаRUBBER SLEEVE | 4931398085 | 1 | 4002395753291 | Доступность уточняется |
| 64 | 1210 | Уплотнительное кольцоSEAL RING | 4931624440 | 2 | 4002395755226 | Доступность уточняется |
| 65 | 1212 | Оригинальная деталь MilwaukeeSNAP DIE | 4931398578 | 1 | 4002395787470 | Доступность уточняется |
| 66 | 1213 | Уплотнительное кольцоO-RING (FKM) | 4931398297 | 2 | 4002395767175 | Доступность уточняется |
| 67 | 1216 | УплотнениеSEAL | 4931398539 | 1 | 4002395776665 | Доступность уточняется |
| 68 | 1219 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931398105 | 1 | 4002395755776 | Доступность уточняется |
| 69 | 1220 | Оригинальная деталь MilwaukeeCORE LIFTER RING | 4931398033 | 1 | 4002395755660 | Доступность уточняется |
| 70 | 1221 | Оригинальная деталь MilwaukeeRING | 4931398073 | 1 | 4002395768141 | Доступность уточняется |
| 71 | 1222 | ПружинаSPRING RING | 9170319040 | 1 | 4002395571895 | Доступность уточняется |
| 72 | 1223 | Элемент блокировкиINTERLOCK ELEMENT | 4931487601 | 2 | 4058546541422 | Доступность уточняется |
| 73 | 1224 | УплотнениеSEAL RETAINER | 4931398034 | 1 | 4002395758586 | Доступность уточняется |
| 74 | 1225 | ДискINTERLOCK DISC | 4931398080 | 1 | 4002395755899 | Доступность уточняется |
| 75 | 1226 | Уплотнительное кольцоSEAL RING | 4931624495 | 1 | 4002395755400 | Доступность уточняется |
| 76 | 1227 | Резиновая крышкаRUBBER CAP | 4931398064 | 1 | 4002395755677 | Доступность уточняется |
| 77 | 1228 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931409768 | 1 | 4002395847617 | Доступность уточняется |
| 78 | 1230 | Элемент блокировкиINTERLOCK ELEMENT | 4931426013 | 1 | 4002395846009 | Доступность уточняется |
| 79 | 1231 | ШайбаWASHER | 4931398298 | 1 | 4002395768127 | Доступность уточняется |
| 80 | 1234 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931398189 | 1 | 4002395767304 | Доступность уточняется |
| 81 | 1235 | Шариковый подшипникBALL BEARING | 4931341741 | 1 | 4002395627004 | Доступность уточняется |
| 82 | 1236 | МагнитMAGNETIC DISC | 4931426570 | 1 | 4002395856497 | Доступность уточняется |
| 83 | 1238 | ШайбаSTOP WASHER | 4931409781 | 1 | 4002395841813 | Доступность уточняется |
Нужна деталь?
Пришлите модель K500S, артикул 4933398220 и номер позиции на схеме.
